Clase 7:
Acotación de lados inclinados (oblicuos).

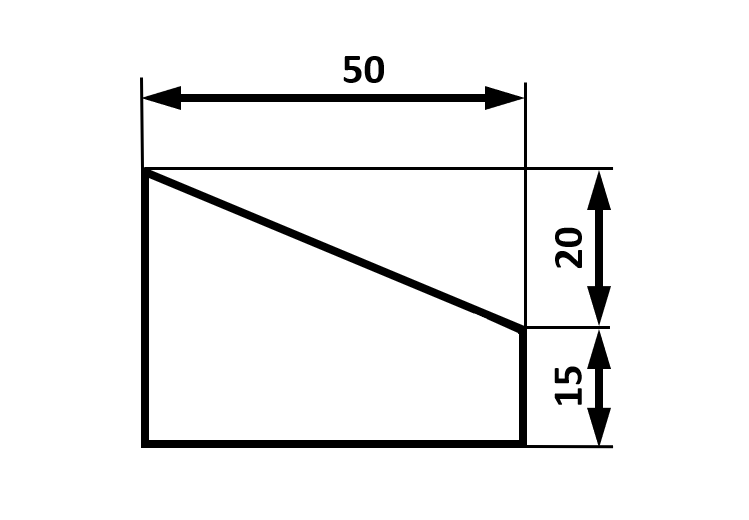

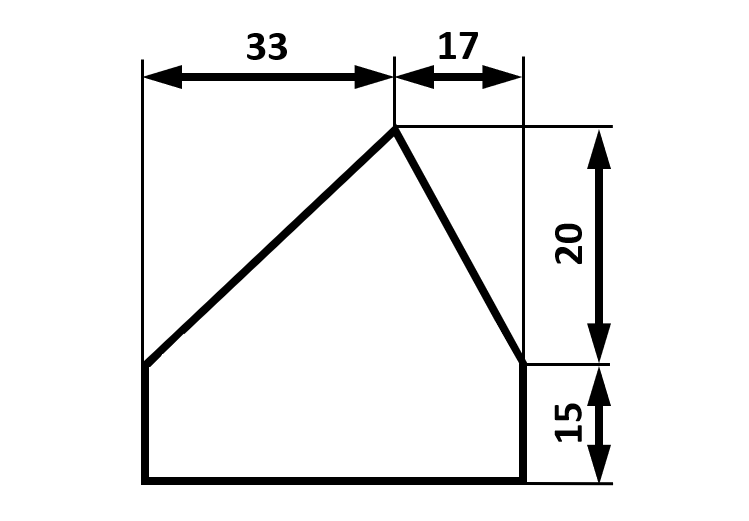

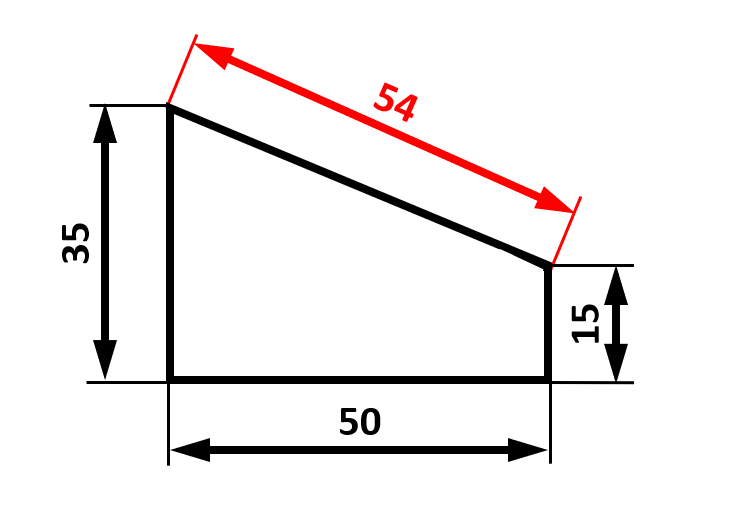

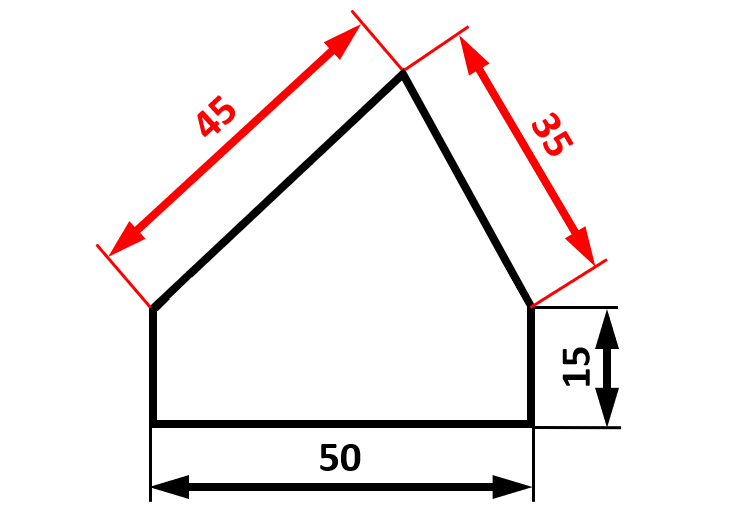

Los lados inclinados un cierto ángulo son uno de los elementos que más problemas suelen causar. No es correcto colocar una cota paralela al lado, como se ha hecho en las imágenes de la derecha. Lo correcto es medir las dimensiones en paralelo, de esta manera queda perfectamente definida la inclinación del lado:
Y ahora… Vistas y acotación juntas.
Para terminar, vamos a ver cómo se haría un ejercicio que combina la representación con vistas y la acotación de figuras. Imagina que trabajas en una empresa y te encargan que diseñes una pieza muy específica que debe encajar en una parte de un electrodoméstico. Tú sabes qué forma debe tener y la visualizas perfectamente en tu cabeza, pero para que tus compañeros que se van a encargar de fabricarla sepan cómo hacerlo debes dibujar sus vistas e indicar todas sus medidas. Vamos a ver cómo habría que hacerlo.

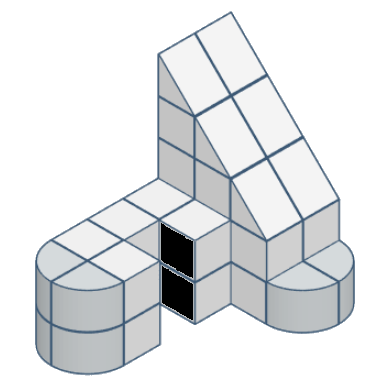

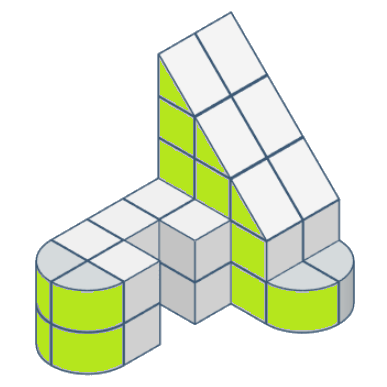

La pieza debe tener esta forma (en negro se ha marcado la cara oculta):

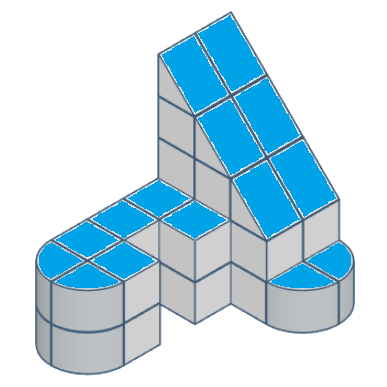

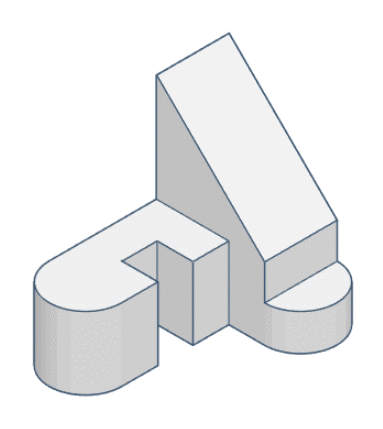

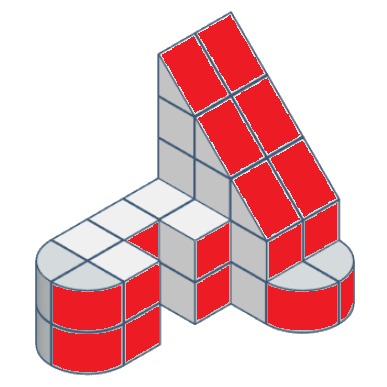

Primero hay que representar las tres vistas como se ha hecho anteriormente:

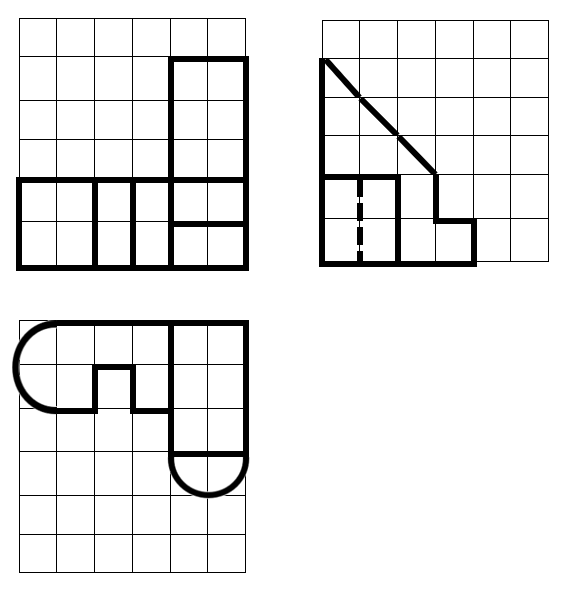

Las vistas de la pieza, adecuadamente colocadas, son las siguientes:

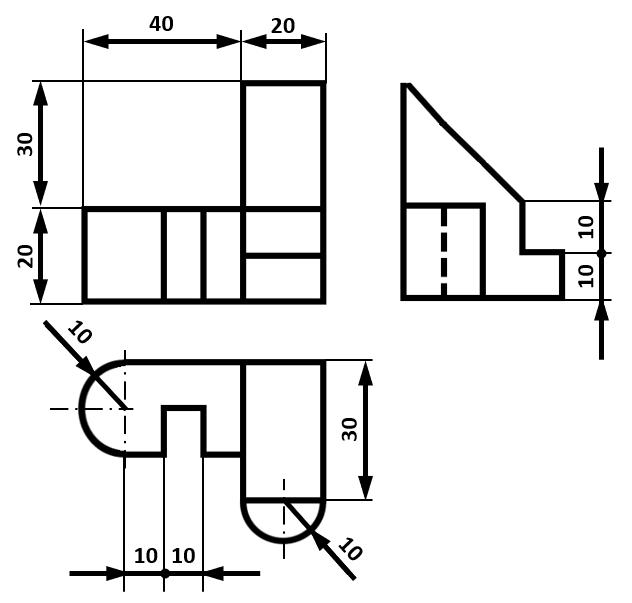

El último paso es acotar las medidas de la pieza sobre las vistas. Ten en cuenta que la regla de no repetir medidas innecesarias ahora es algo más complicada de aplicar. En este caso hay muchas distancias que aparecen repetidas en varias vistas, por lo que deberás decidir en cuál de ellas es más sencillo añadir las cotas. No existen normas exactas al respecto, pero debes intentar agrupar las cotas lo más posible, una posible solución sería la de abajo, pero, como suele ocurrir en este tipo de ejercicios, no hay una única solución válida:
