Clase 5:
A continuación vamos a ampliar las reglas de acotación que ya se empezaron a ver en la unidad: Representación gráfica, de 1º de ESO. Si no recuerdas las reglas básicas que se vieron en ese momento convendría que dieras un repaso a esa página.
Sin embargo, existen ciertas dificultades y algunos casos concretos que no se vieron en aquel momento y que se van a abordar ahora:
Acotación de elementos circulares.

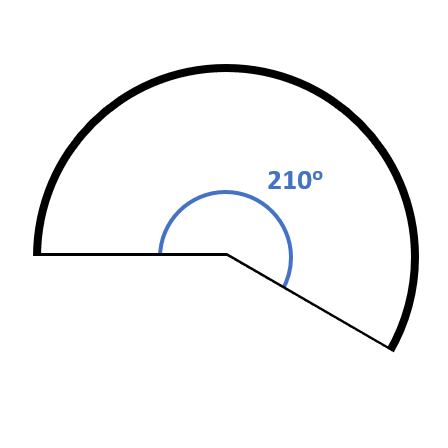

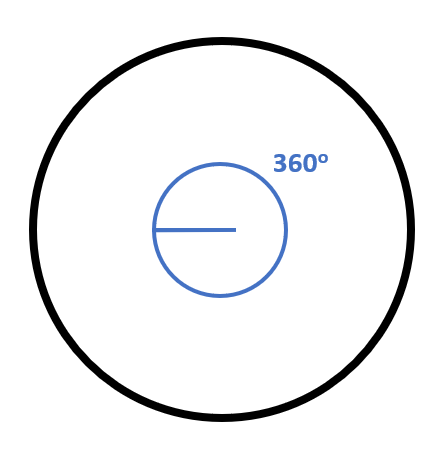

Un elemento circular es una circunferencia o una parte de esta, lo que se conoce como arco de circunferencia. Un caso particular de arco de circunferencia es la semicircunferencia, que es un arco de circunferencia con una apertura de 180º. Abajo se pueden ver (de izquierda a derecha) una circunferencia completa, un arco de circunferencia de 210º, una semicircunferencia y un arco de circunferencia de 60 º:
A la hora de acotar un elemento circular únicamente hay que seguir dos reglas:
- Si es una circunferencia o un arco de más de 180º se indicará el diámetro.
- Si se trata de una semicircunferencia o de un arco de menos de 180º se indicará el radio.

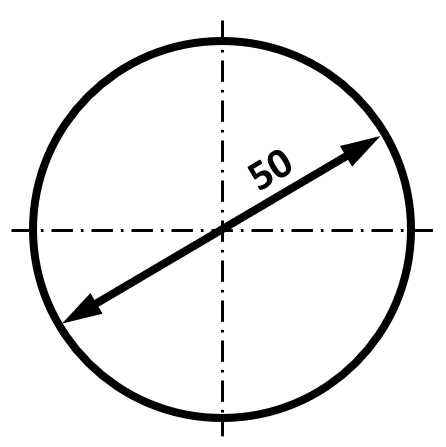

Por tanto, los arcos anteriores se acotarían de la siguiente manera:
Es importante que las flechas de las líneas de cota acaben justo en el arco de circunferencia, que las cotas que indican un diámetro pasen justo por el centro y que las que indican radios comiencen justo en el centro del arco (que siempre se indicará con lineas de puntos y rayas). Tampoco se deben dibujar cotas, ni de diámetro ni de radio, sobre las líneas de rayas y puntos que marcan el centro.

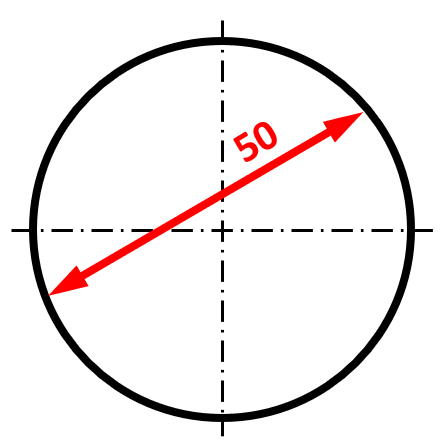

Las siguientes acotaciones son incorrectas porque incumplen algunas de estas reglas:

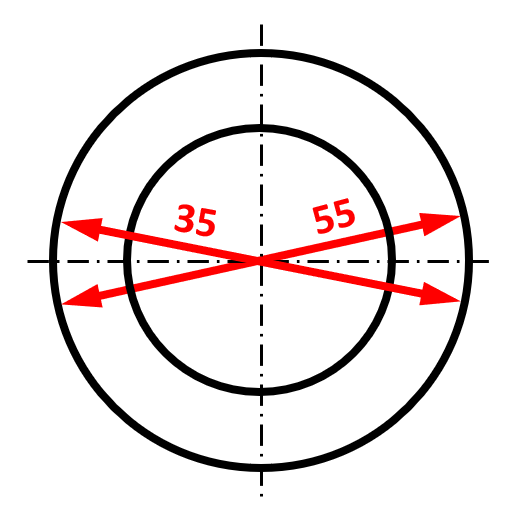

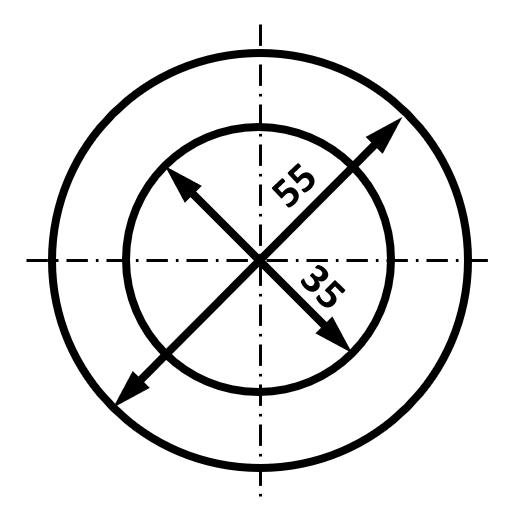

Y en los casos en los que hay que acotar varias circunferencias concéntricas se acotarán sus diámetros intentando que las cotas estén uniformemente repartidas:

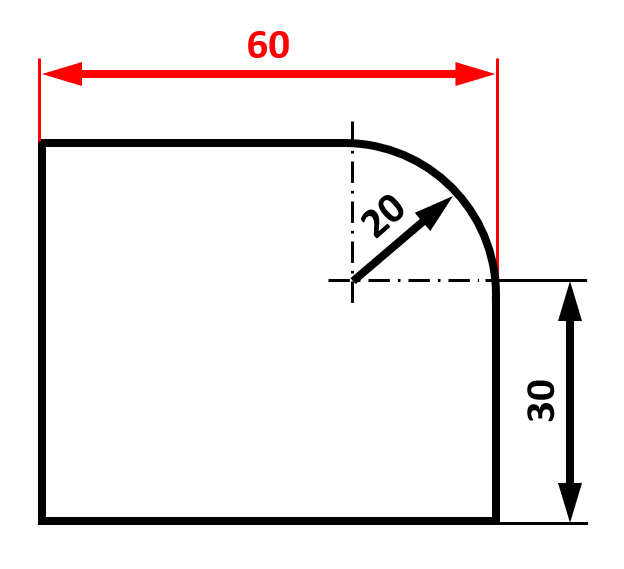

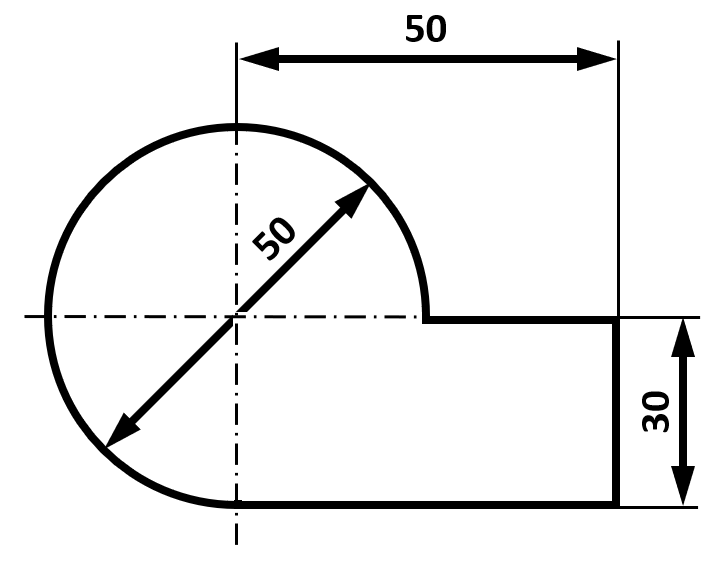

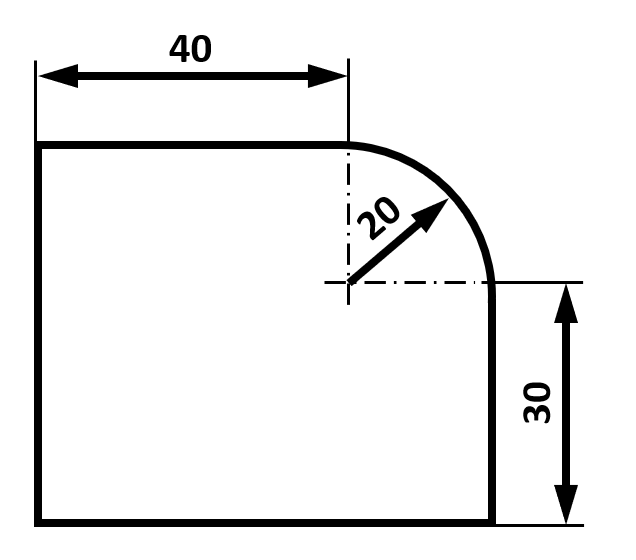

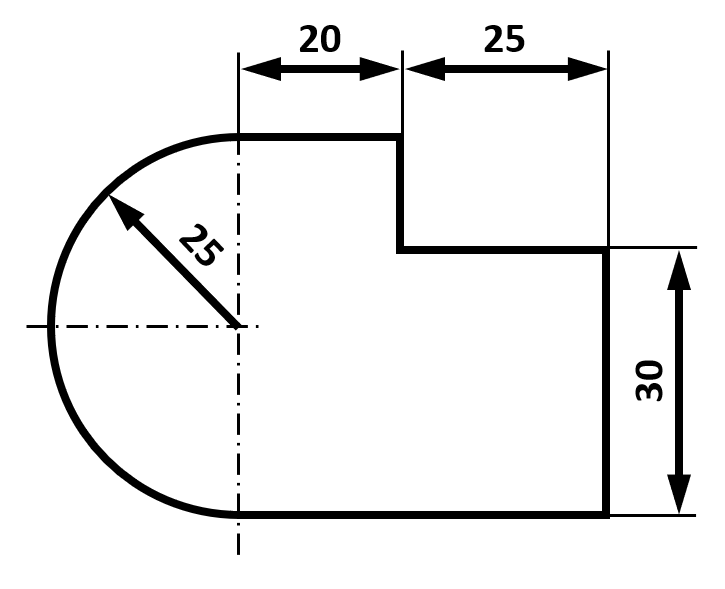

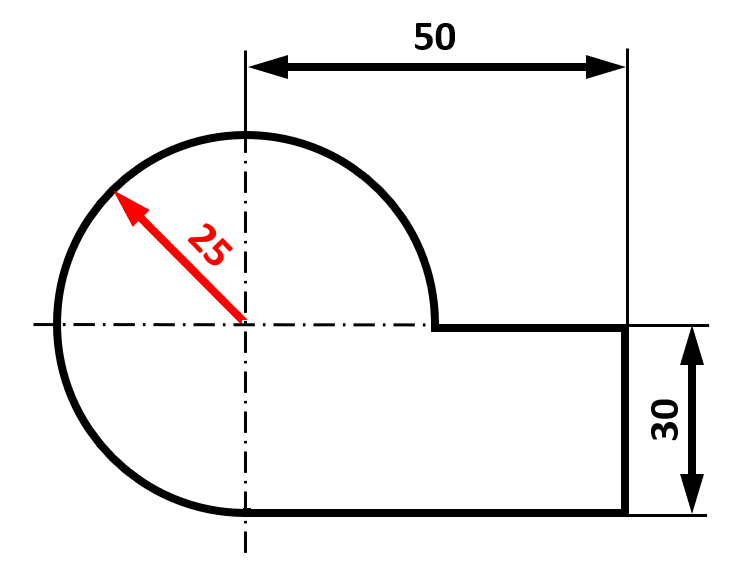

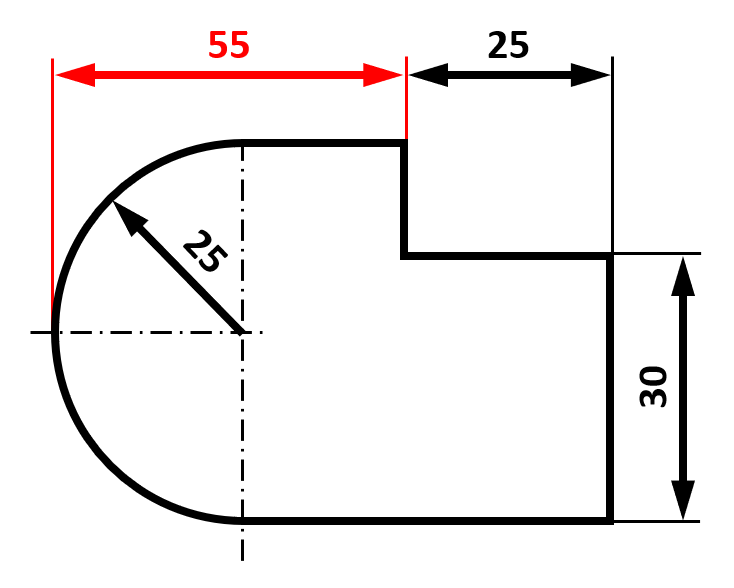

A continuación se muestran varios ejemplos de piezas con arcos de circunferencia. A la derecha se muestran algunos errores típicos. Como puedes ver, siempre que hay un arco, las cotas deben indicar la posición del centro de dicho arco:
