Clase 3:
¿Y cómo se dibujan las rampas?
Esta es una de las dudas más frecuentes cuando se quieren dibujar las vistas de una pieza. ¿Cómo se ve una rampa (cara inclinada) cuando se mira de frente? A continuación vamos a responder a esta pregunta.

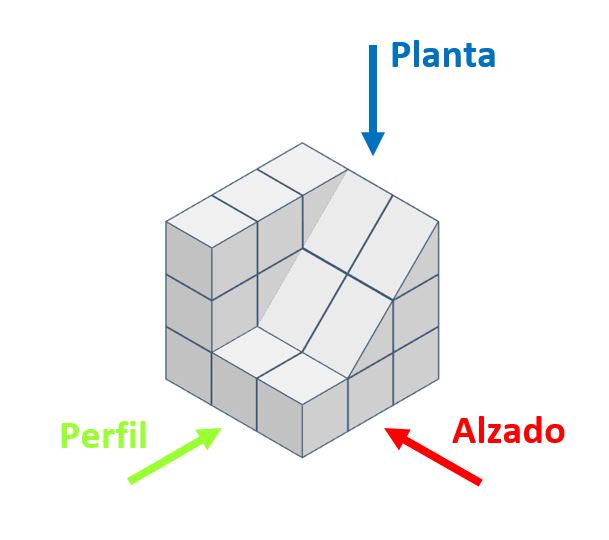

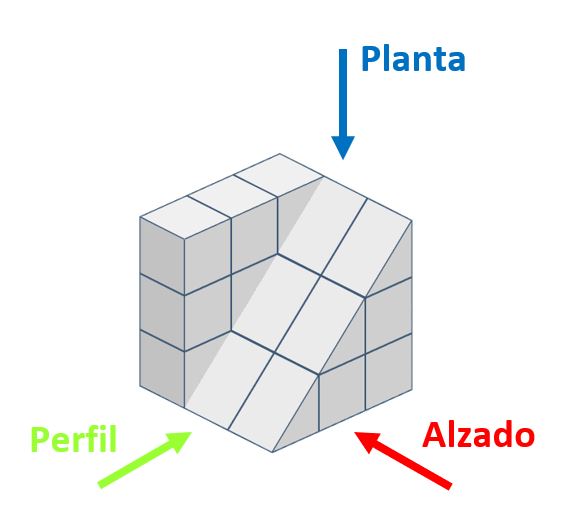

Como ejemplo vamos a utilizar la siguiente pieza, que como podemos ver tiene una rampa a la derecha:

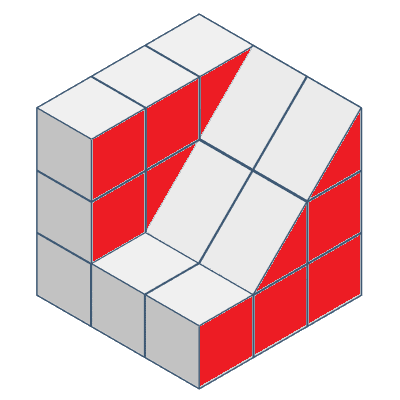

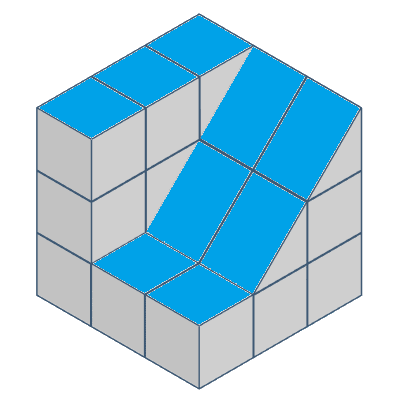

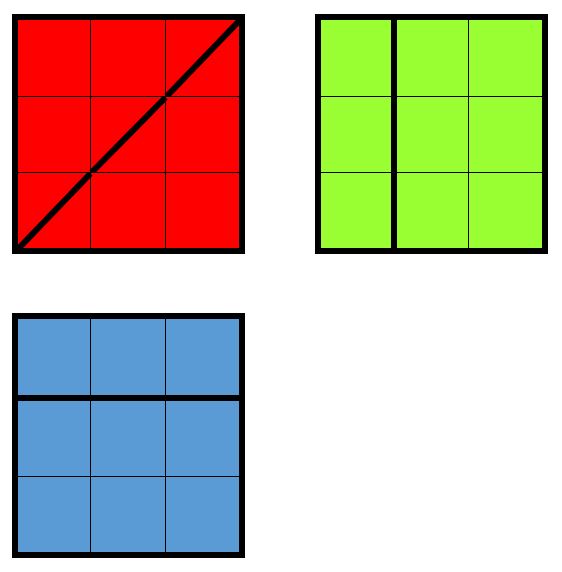

A continuación vamos a colorear las partes que se ven desde cada una de las vistas. Lo primero de lo que debemos darnos cuenta es de que ahora además de cuadrados también estamos coloreado triángulos y rectángulos. Esto se debe a la presencia de una rampa.
Alzado
Perfil
Planta
La segunda peculiaridad respecto a los ejemplos anteriores es que, en este caso, hay partes de la pieza que se ven no sólo desde una vista sino desde dos. Esas partes son precisamente las rampas, que por ser caras inclinadas se ven desde más de una vista.

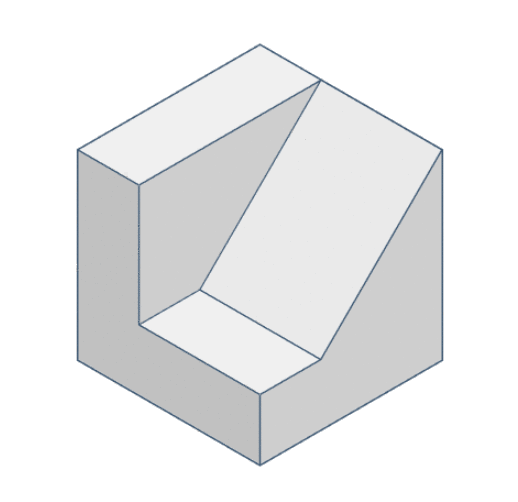

A continuación se muestran tres gifs que permiten ver la pieza desde las tres vistas:
Alzado
Perfil
Planta

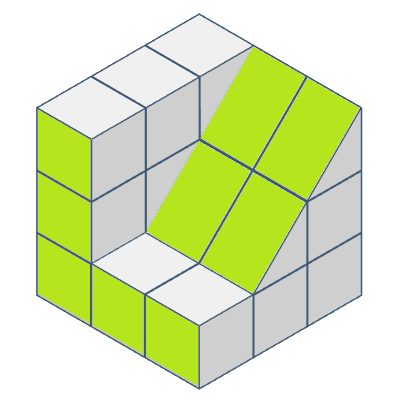

Como puedes observar, la rampa, cuando se mira de frente, se convierte en un rectánculo, cuya base (ancho) mide dos cuadrados y con una altura de tres cuadrados.

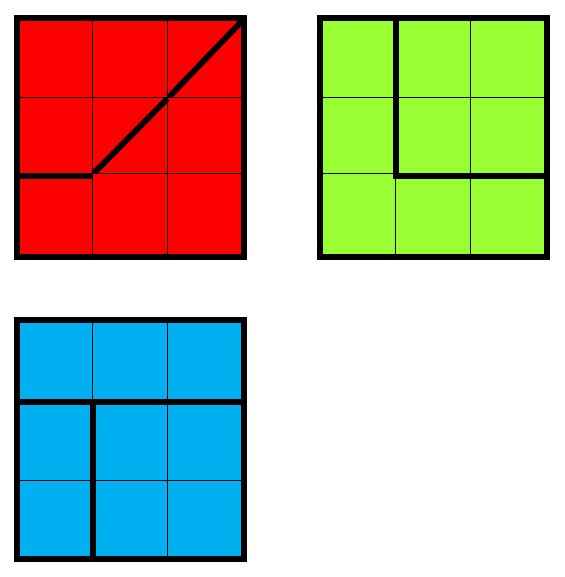

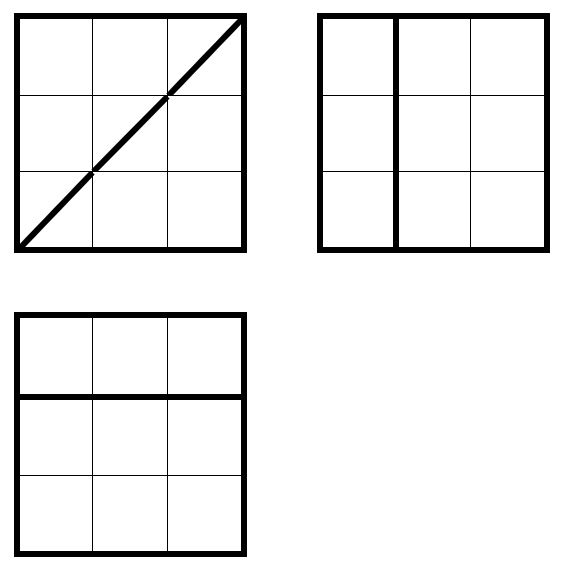

Por tanto, las vistas de la pieza serían las siguientes:
En el ejemplo anterior hemos visto cómo la rampa se transformaba en un rectánculo, que es el caso más frecuente. Sin embargo, en el siguiente ejemplo, vamos a ver cómo la rampa no se transforma en un rectángulo sino en un cuadrado. Hay que tener presente que un cuadrado es, en realidad, un caso particular de rectángulo en el que la base y la altura tienen la misma longitud.
La pieza que vamos a representar es la siguiente:

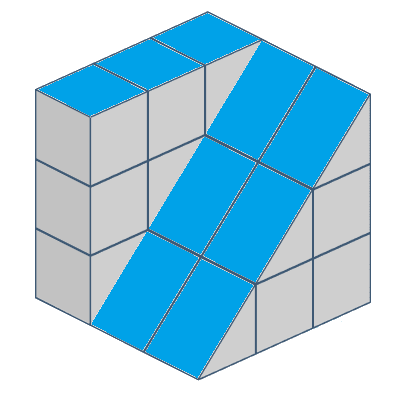

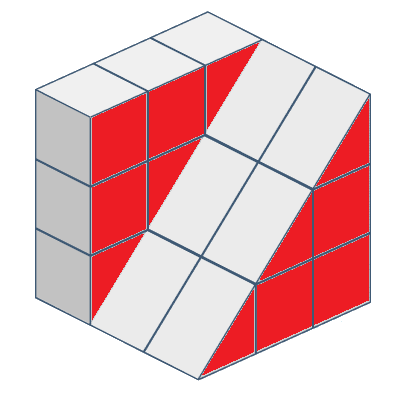

Desde cada una de las vistas se ven las siguientes partes de la pieza:
Alzado
Perfil
Planta

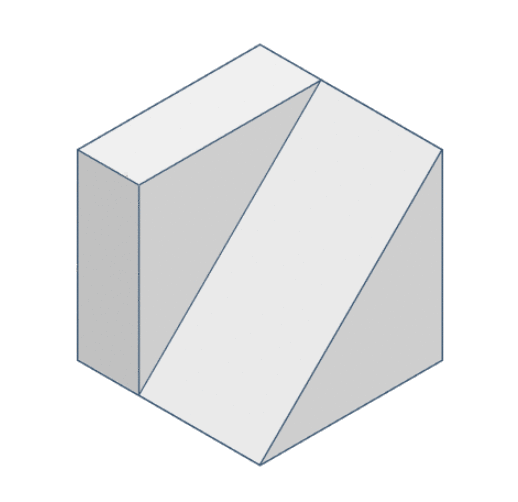

Y en los tres gifs de abajo se puede ver la pieza desde las tres vistas:
Alzado
Perfil
Planta

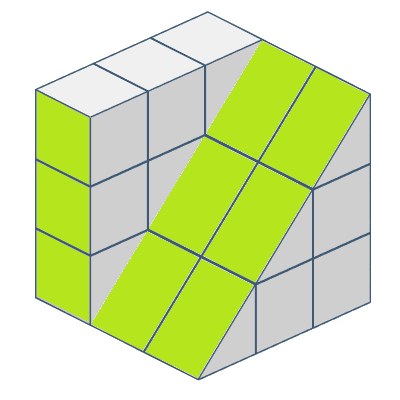

En este caso, podemos ver cómo la rampa de la pieza tiene un ancho y una altura de dos cuadrados. Esto hará que la rampa se transforme en un cuadrado en la vista de perfil:

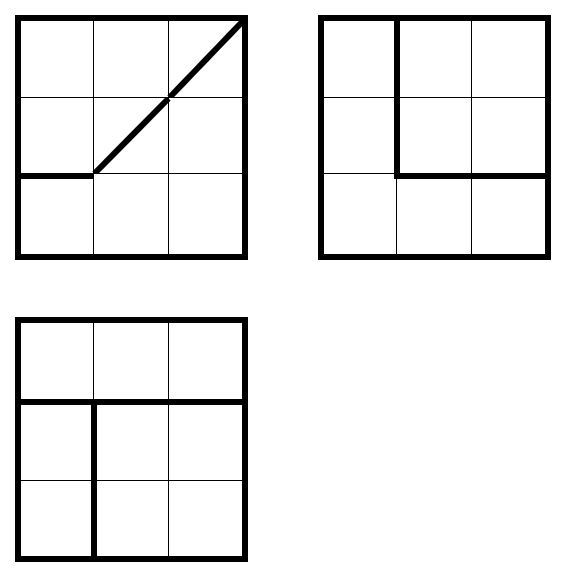

Y las vistas se verán así:
Nota: existe un tercer caso de rampa en el que esta se puede ver desde las tres vistas (alzado, perfil y planta). Un ejemplo es la siguiente pieza:
Ese caso no se va a tratar en este curso, pero te invito a que pienses cómo se representarían las vistas de la anterior pieza. Si lo deseas, puedes ver cómo se representa este tipo de rampa en los contenidos de tercero de ESO (Dibujo técnico y CAD).
*Las hojas 3 y 4 tienen ejercicios de vistas con caras inclinadas.
