Clase 4:
¿Qué es acotar una pieza?
Acotar una pieza o un dibujo no es más que indicar las medidas de cada una de sus partes. En multitud de ocasiones es necesario acotar dibujos con el fin de conocer las dimensiones del objeto que ha sido dibujado.

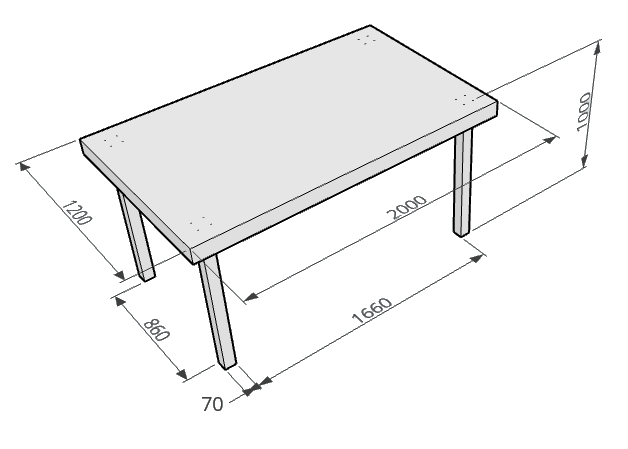

Imagínate que quieres encargar a un carpintero que te fabrique una mesa para tu habitación. Si no conoce las medidas de cada una de las partes de la mesa lo más probable es que fabrique un mueble que no encaje adecuadamente en el espacio de la habitación. Por eso conviene transmitirle la informacion necesaria por medio de un dibujo acotado como el de abajo:
(Imagen original)

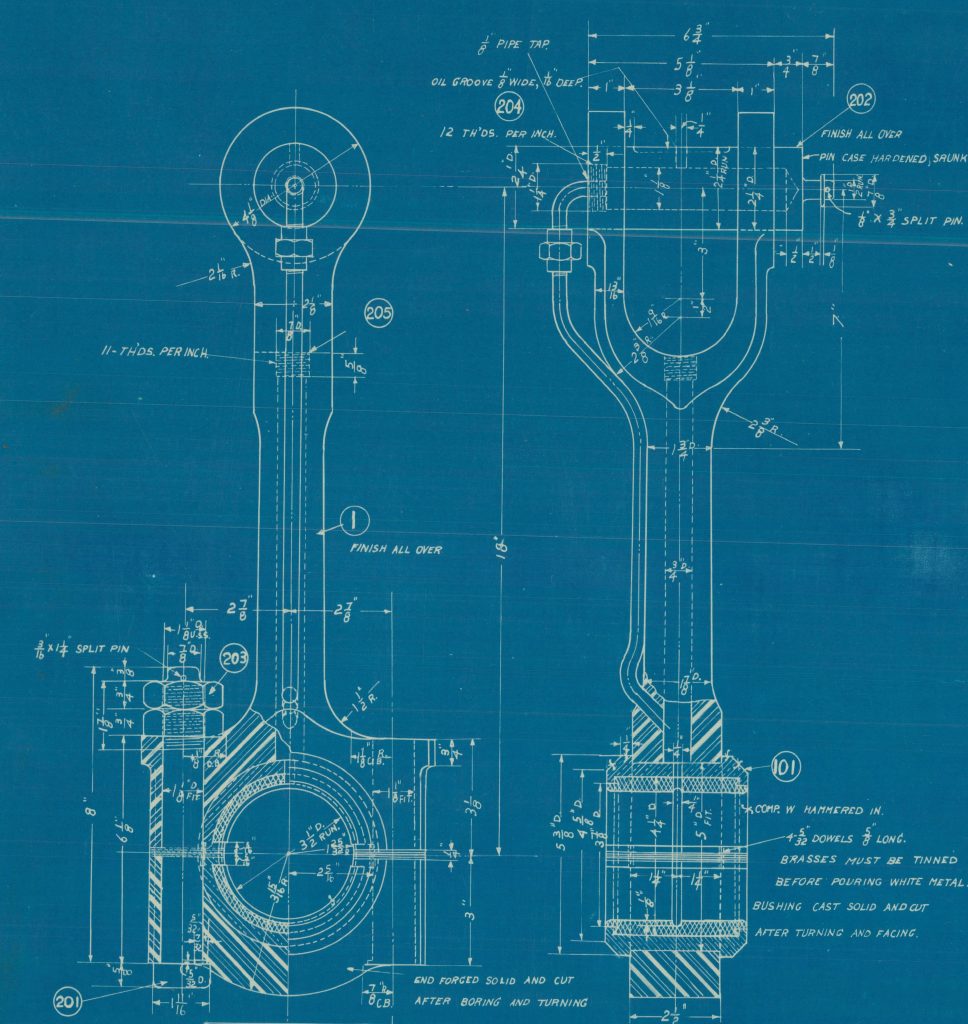

La acotación también juega un papel muy importante a la hora de fabricar cualquier producto. En la siguiente imagen se muestra una biela con todas sus dimensiones. Una biela es una de las principales piezas del motor de un automovil. Sin embargo, un motor está compuesto por cientos de piezas que deben encajar perfectamente, de no ser por que se fabrican con unas medidas muy precisas sería imposible que estos funcionaran correctamente:
(Modificado a partir de: National Archives and Records Administration, Wikimedia Commons)
Por último, otro sector en el que la acotación resulta fundamental es en el ámbito del diseño. En la siguiente imagen se muestra el logo del sistema operativo Android. Intenta imaginarte todas las medidas que sería necesario indicar para reproducir el dibujo con total precisión (puedes ver el dibujo acotado aquí):
(Google Inc., CC BY 3.0, Wikimedia Commons)
En el siguiente apartado veremos cómo, para acotar correctamente, hay que seguir unas reglas que se cumplen en todo el mundo. Esto permite que resulte más sencillo entender un plano independientemente de quién lo haya elaborado.
Las reglas de acotación:
A continuación se recogen siete reglas para que la acotación sea correcta

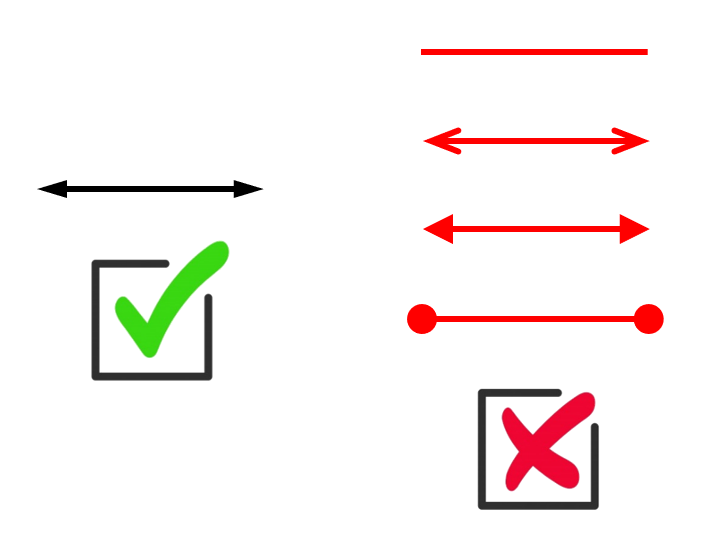

1) Las medidas de las diferentes partes del dibujo se deben escribir sobre una flecha doble, que se denomina linea de cota. Las flechas deben ser finas y estar rellenas.

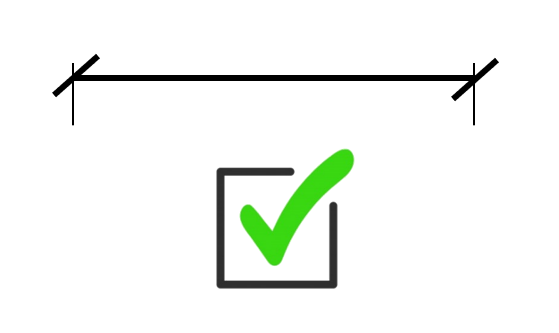

2) En los planos de edificios es frecuente ver este otro tipo de líneas de cota sin flechas. También es correcto acotar de esa manera, pero no es frecuente hacerlo en piezas de pequeño tamaño:

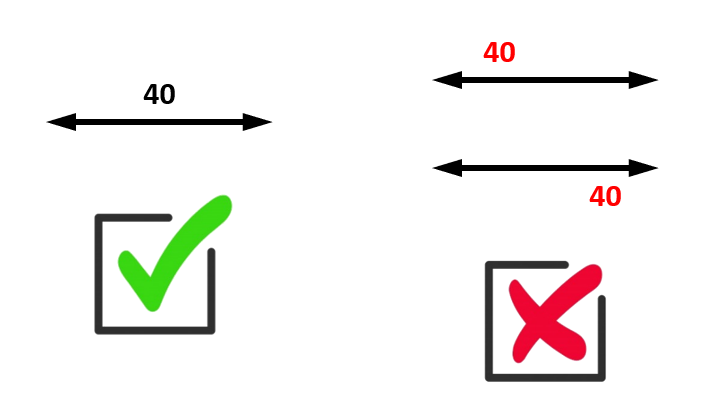

3) El número que representa la longitud del lado, que se denomina cota, debe colocarse en el centro de la línea de cota.

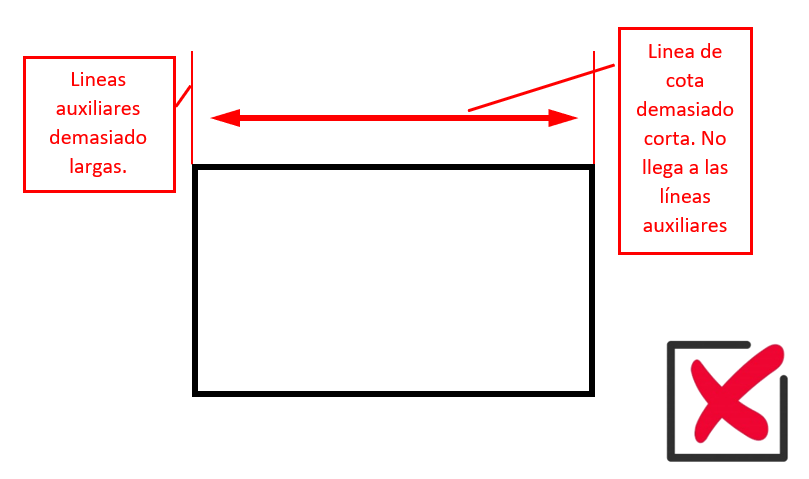

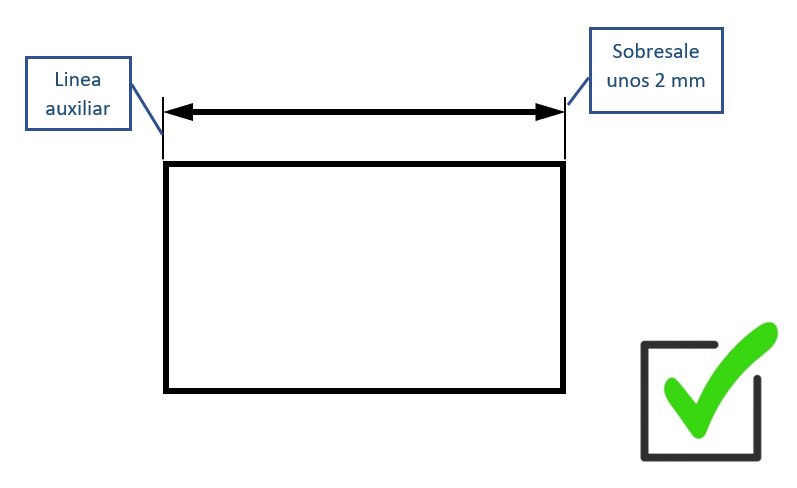

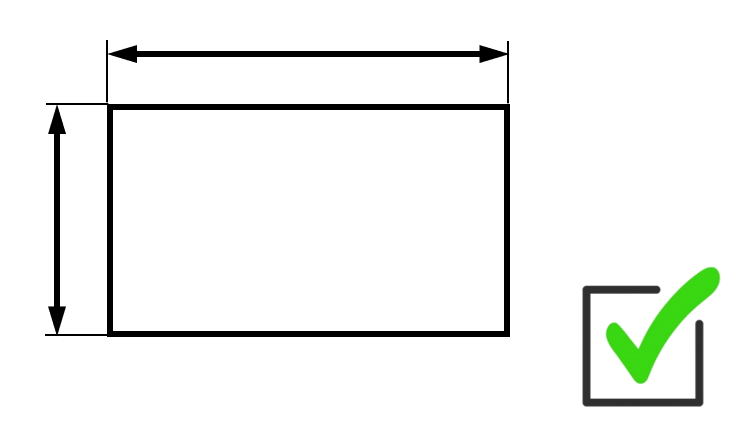

4) La linea de cota debe medir exactamente lo mismo que el lado de la pieza que se está acotando. Como ayuda, se suelen dibujar dos lineas suaves en los extremos de la línea de cota que deben sobresalir un poco de dicha línea (unos 2mm). A dichas líneas se les denomina líneas auxiliares:

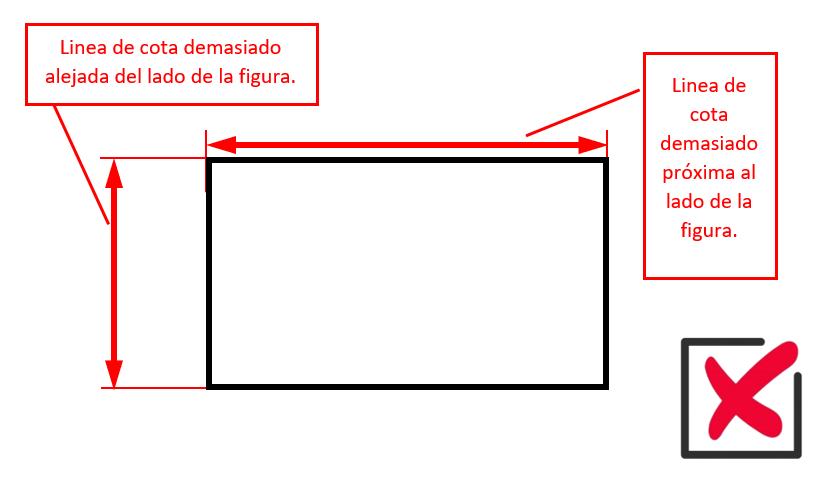

5) La línea de cota debe colocarse a una distancia de aproximadamente 8 milímetros del lado que se está midiendo. No es importante que la medida sea exacta, pero se debe evitar pegar la línea de cota excesivamente al lado de la pieza así como colocarla demasiado lejos de esta.

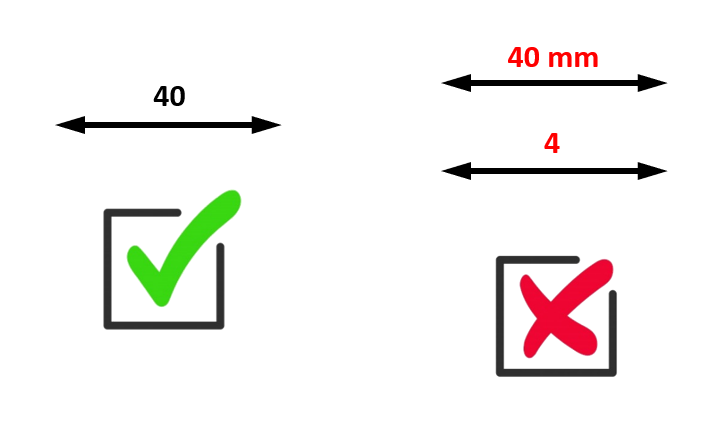

6) La cota debe expresarse en milímetros, pero no se escribirá la abreviatura mm (ya que se sobreentiende que se trata de milímetros). Es decir, si el lado de una pieza mide 4 centímetros (como en el ejemplo de abajo) no se escribirá un 4 sino un 40.

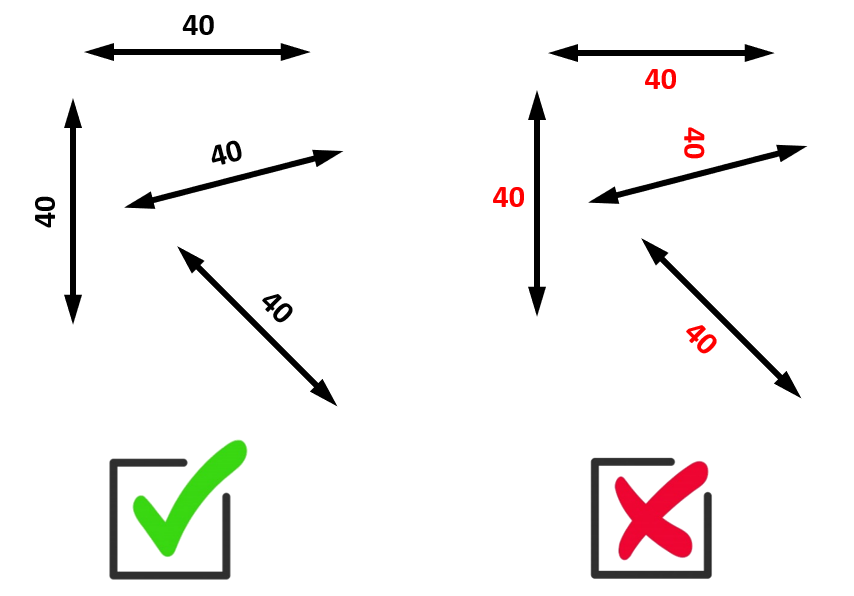

7) La cota siempre se colocará encima de la línea de cota tanto si esta es horizontal como si está inclinada con un cierto ángulo. En el caso de que la línea de cota sea totalmente vertical la cota se escribirá a su izquierda pero girada como si encontrara sobre esta:
8) Por último, hay una regla, quizá la más difícil de aplicar, que dice lo siguiente:
El número de cotas (dimensiones) que se dibujan debe ser el necesario para que se pueda conocer la longitud de cualquier lado de la pieza. Es decir, no se deben incluir ni más ni menos de las necesarias.
Veamos algunos ejemplos para comprender mejor esta regla.

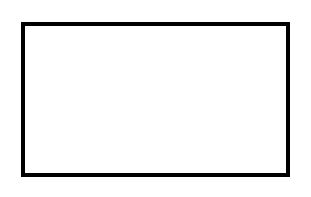

En el siguiente rectángulo es necesario especificar la longitud de sus dos lados (base y altura) para conocer todas sus dimensiones.

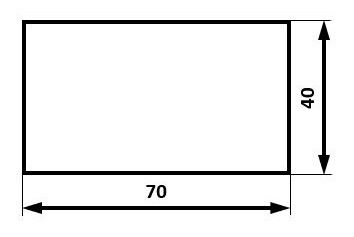

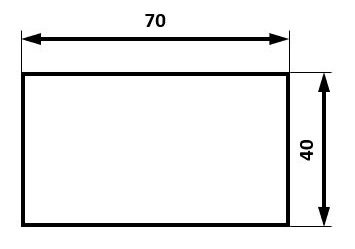

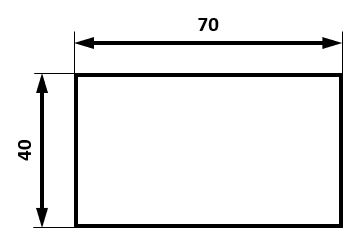

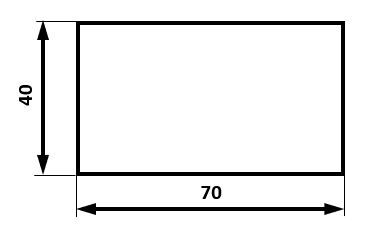

No existe una única forma de acotarlo correctamente. Todos los dibujos de abajo están adecuadamente acotados.

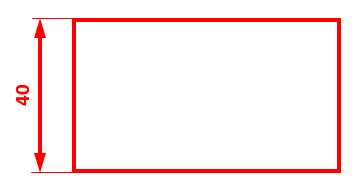

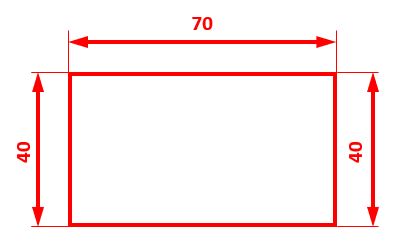

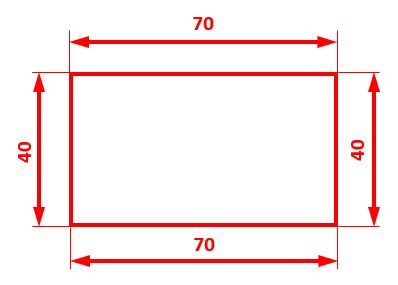

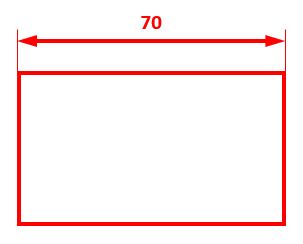

Por el contrario, las siguentes acotaciones no son correctas. Las dos primeras porque dejan uno de los lados del rectángulo sin medir. Las dos siguientes porque tienen más medidas de las necesarias:

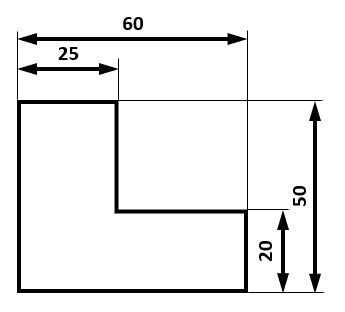

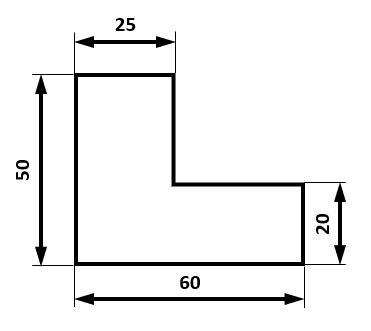

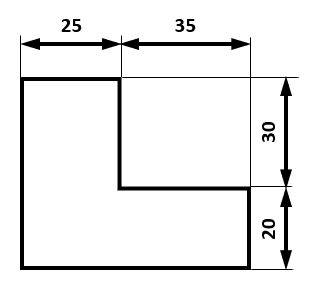

En el siguiente ejemplo, son necesarias más cotas para que la pieza quede completamente descrita. Exactamente, son necesarias 4 medidas, ni más ni menos, para acotar correctamente la pieza. Por tanto, todas las opciones de abajo serían correctas. En los tres casos se puede calcular de manera sencilla la longitud de los lados que no están acotados mediante una suma o una resta de las demás medidas.
