Clase 5:
La acotación en serie y en paralelo:
Como has podido ver en el último ejemplo de la página anterior, cuando se dibujan varias lineas de cota cercanas estas se pueden apilar de dos maneras distintas:

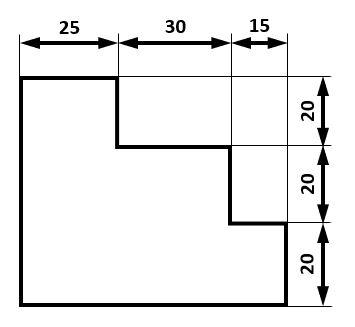

- Una a continuación de la otra: lo que se conoce como acotación en serie. A continuación, se muestra otro ejemplo de acotación en serie:

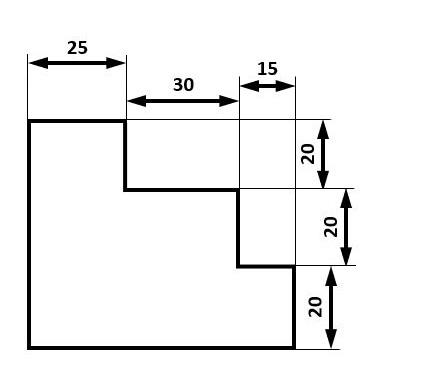

Si se utiliza la acotación en serie es muy importante que todas las líneas estén alineadas. Esto no es correcto:

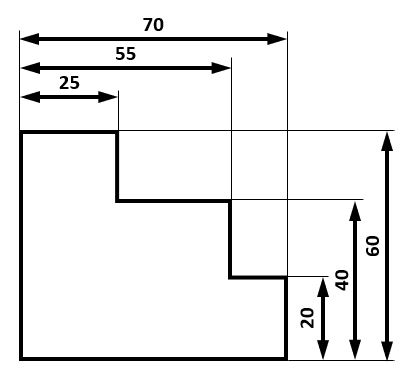

- O una encima de la otra, lo que se conoce como acotación en paralelo. A continuación, se muestra otro ejemplo de acotación en paralelo:
Si optas por la acotación en paralelo debes intentar que la distancia entre las distintas líneas de cota sea similar y de aproximadamente 5 milímetros (medio centímetro).
Ambas formas de acotación, en serie y en paralelo, son correctas, así que puedes elegir la que prefieras.
Y hasta aquí el tema de Representación gráfica. Si pinchas en el botón encontrarás más ejercicios para repasar.
