Clase 2:
Las vistas de una pieza.

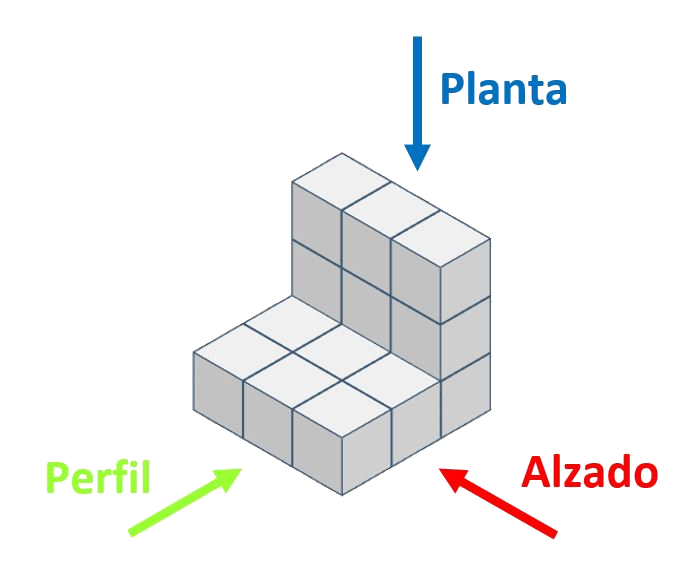

Dibujar las vistas de una pieza consiste en dibujarla desde diferentes posiciones, de tal manera que desde cada una de esas posiciones sólo se vea una cara del objeto. Habitualmente se escogen tres puntos de vista:
- El alzado: de frente.
- El perfil (izquierdo): desde el lado izquierdo de la pieza.
- La planta: desde arriba.
El objetivo de dibujar las vistas de una pieza u objeto es representarlo con gran precisión y de una manera sencilla, ya que dibujar cualquier objeto en perspectiva correctamente es bastante más complicado.
En algunas ocasiones es necesario emplear más de tres vistas para representar fielmente un objeto. Esto ocurre por ejemplo cuando la pieza tiene ciertos detalles por la parte trasera. En ese caso es necesario dibujar más de tres vistas, pero no es algo habitual.
A continuación, veremos cómo se dibujan las vistas de una pieza sencilla. El código de colores que emplearemos es el siguiente:
- Alzado: rojo.
- Perfil: verde.
- Planta: azul.

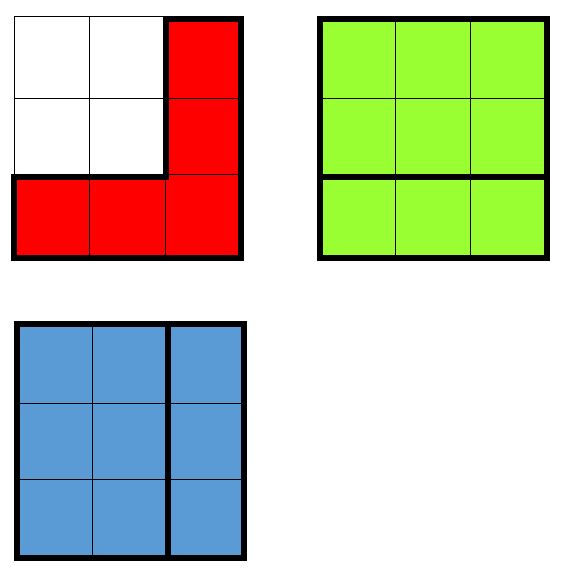

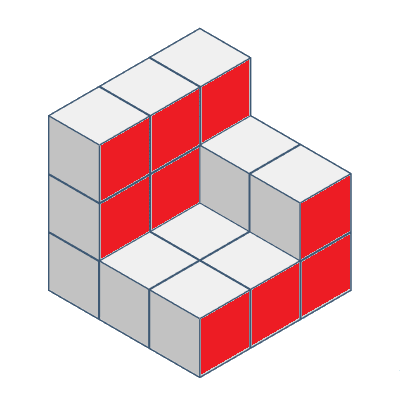

En las imágenes de abajo se han coloreado los cuadrados que pueden verse desde cada una de las vistas:
Alzado
Perfil
Planta

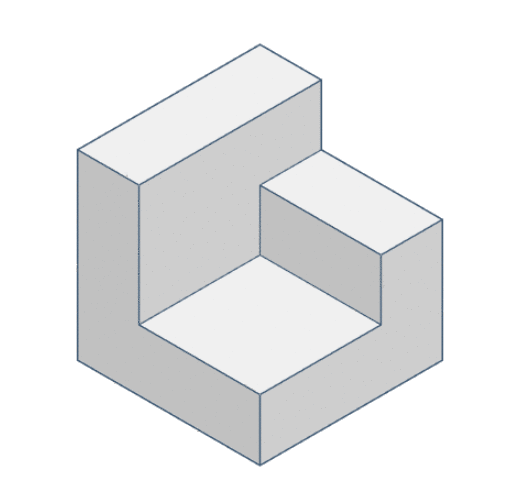

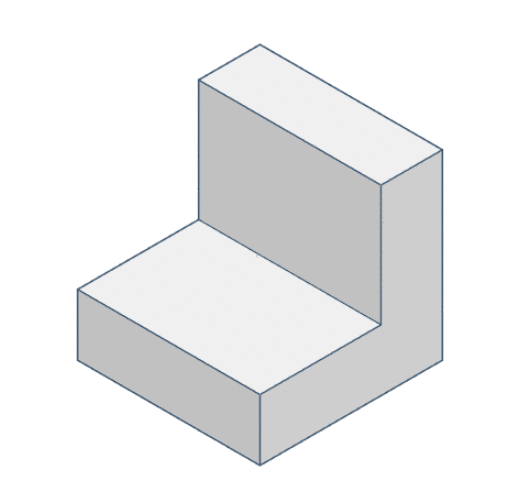

Y a continuación se muestran tres gifs que permiten ver la pieza desde las tres vistas:
Alzado
Perfil
Planta

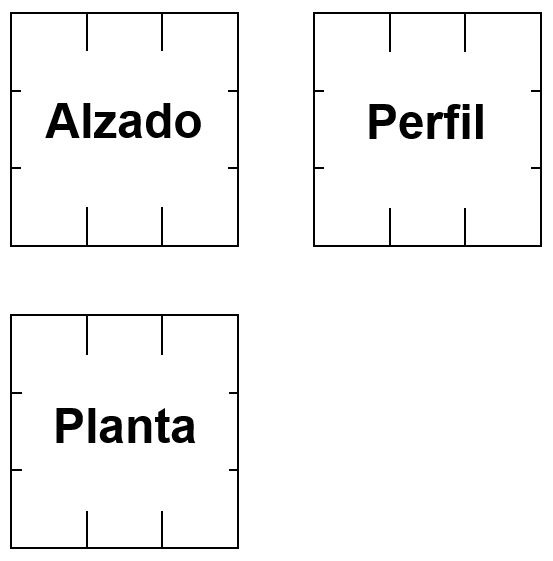

El último paso es colocar las tres vistas en la posición correcta, que es la que se muestra a continuación:

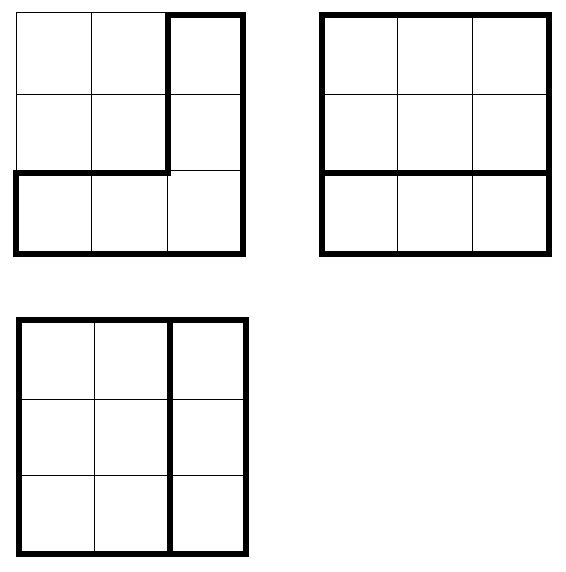

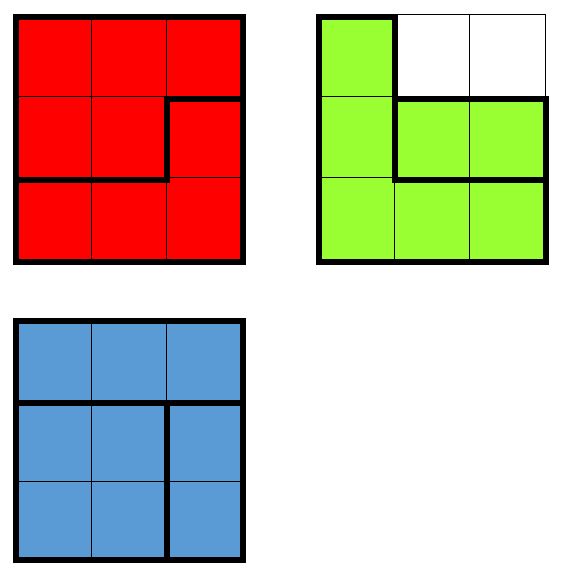

En nuestro caso las vistas de la pieza quedarían así (la solución final son las vistas sin colorear):
Es muy importante colocar las vistas en la posición correcta y esto incluye colocarlas con la orientación adecuada. La orientación de la planta es la que suele causar más problemas. Esta se debe dibujar como se vería si, viendo la pieza desde el alzado, se volcara la pieza hacia nosotros, como se puede ver en el gif (¡cualquier otra orientacion no es correcta!).

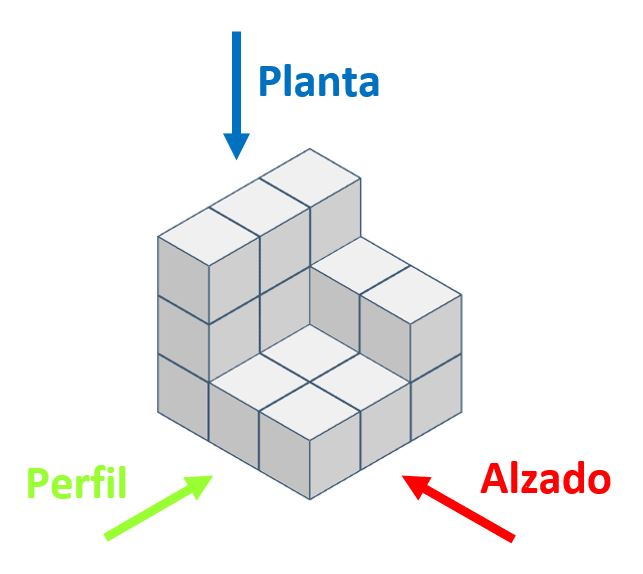

Veamos otro ejemplo un poco más complicado:

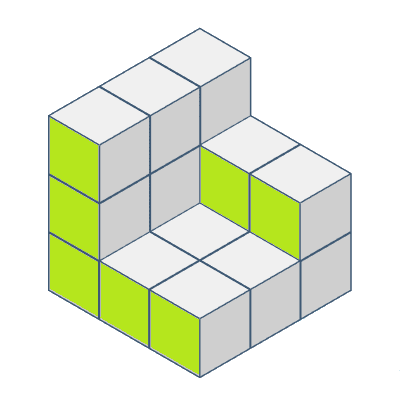

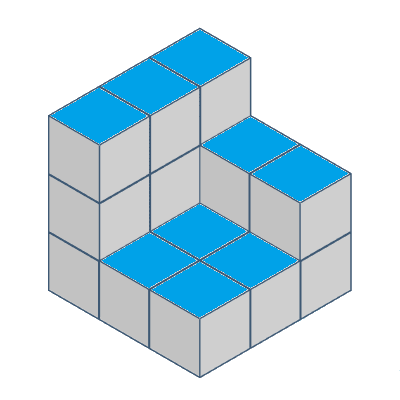

En este caso, los cuadrados que se verían desde cada una de las vistas serían los siguientes:
Alzado
Perfil
Planta
Y en los siguientes gifs se puede apreciar cómo se vería la pieza desde las tres vistas:
Alzado
Perfil
Planta

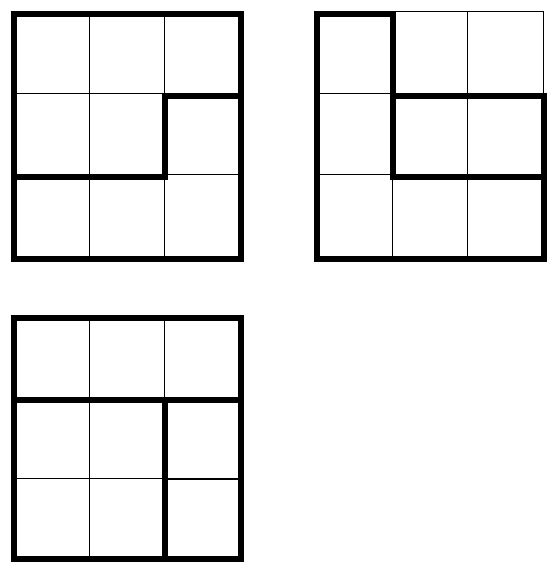

Que adecuadamente colocadas quedarían así:
*Las hojas 1 y 2 tienen ejercicios de vistas (con caras planas).
