Dibujo técnico y CAD

Clase 4:

¿Cómo se representa un agujero?

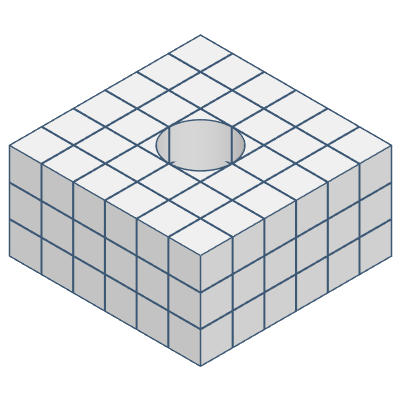

La representación de agujeros es una de las mayores dificultades que nos encontramos a la hora de representar las vistas de una pieza. Vamos a empezar con un ejemplo muy sencillo: una pieza con forma de prisma con un agujero pasante (que atraviesa la pieza completamente) de forma circular:

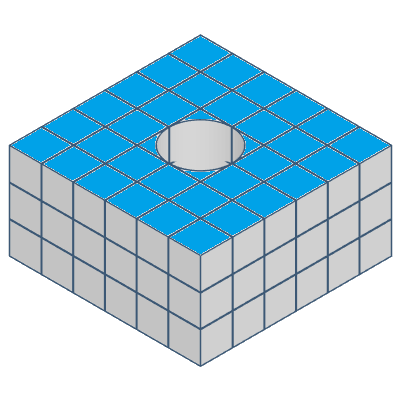

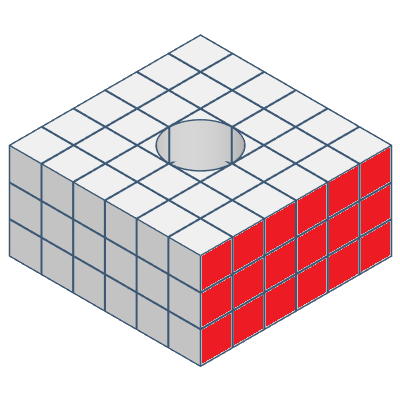

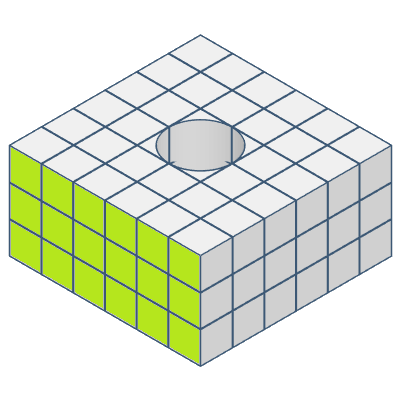

A continuación se han coloreado los cuadrados que pueden verse desde cada una de las vistas:

Alzado

Perfil

Planta

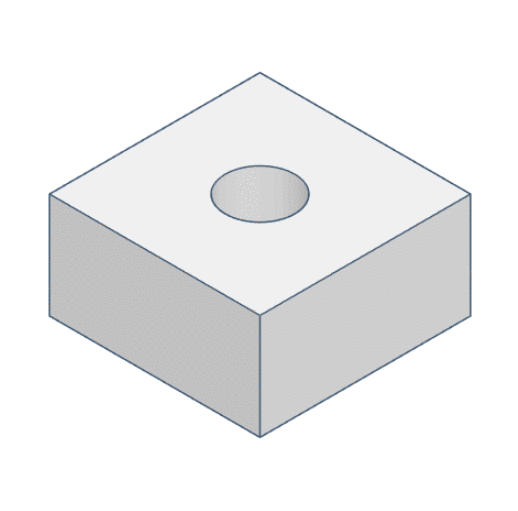

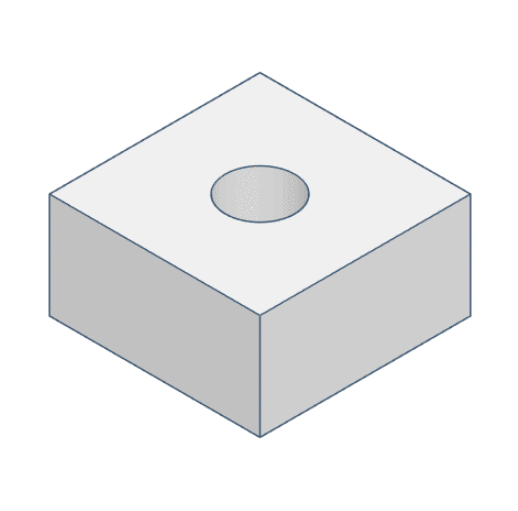

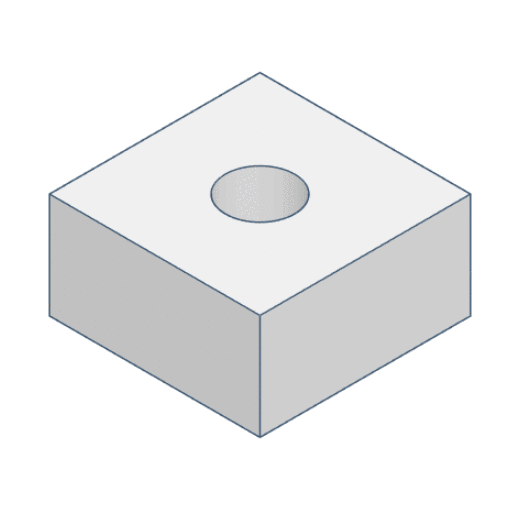

En los gifs de abajo se puede ver la pieza desde cada una de las vistas. Fíjate que tanto en el alzado como en el perfil, en principio no se puede ver el agujero que atraviesa la pieza. Sin embargo, si la pieza se hiciera transparente, como ocurre al final del gif, sí que se vería. Igual que ocurría con un cilindro al ser visto de frente, un agujero cilíndrico como el de esta figura también se ve como un rectángulo:

Alzado

Perfil

Planta

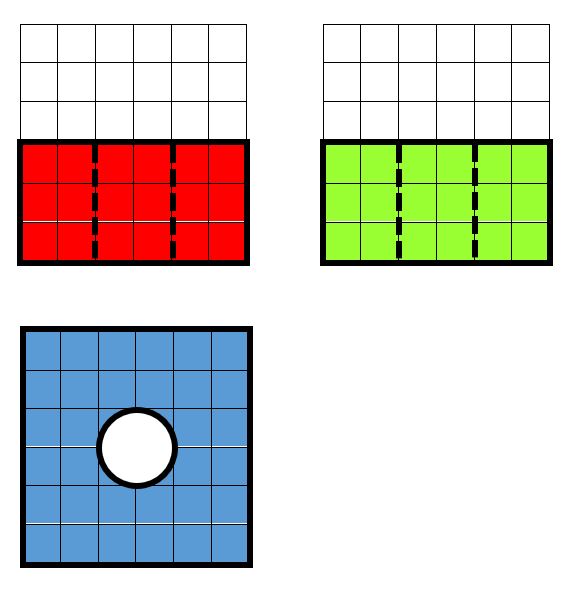

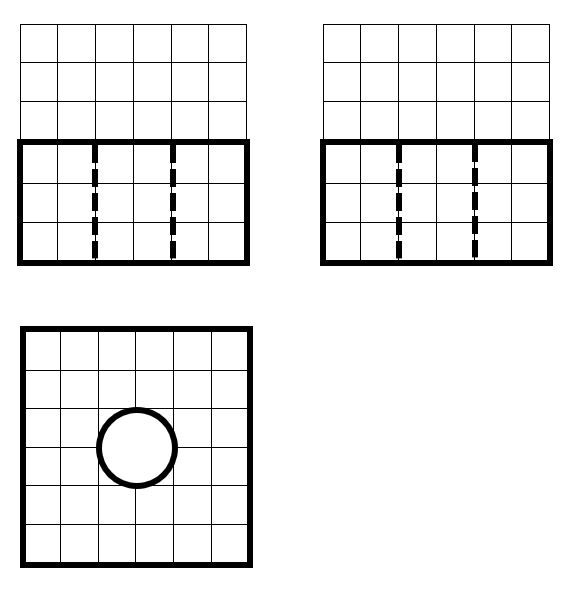

Como se puede observar en las vistas, tanto en las de arriba, como en las de abajo (que ya están correctamente colocadas), la forma de representar los agujeros en con líneas discontínuas (de puntos). Todas las líneas que se verían si la pieza fuera transparente pero que no se ven si la pieza es opaca se deben dibujar con este tipo de línea:

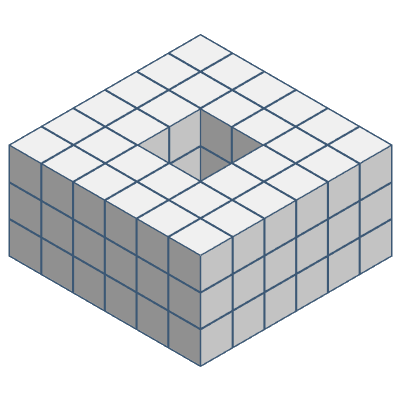

¿Y qué crees que ocurriría si el agujero en vez de ser circular fuera cuadrado? ¿Se percibiría alguna diferencia en las vistas?

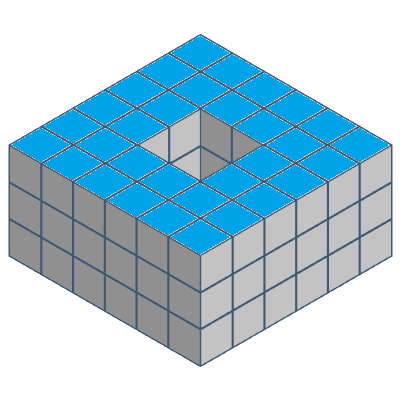

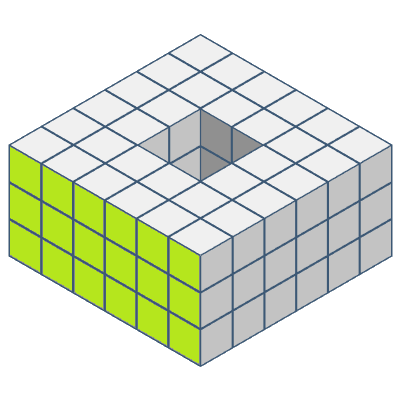

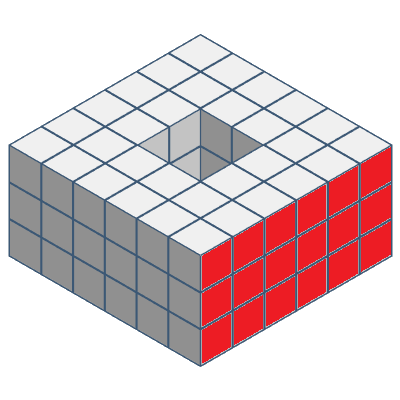

A continuación se han coloreado los cuadrados que pueden verse desde cada una de las vistas:

Alzado

Perfil

Planta

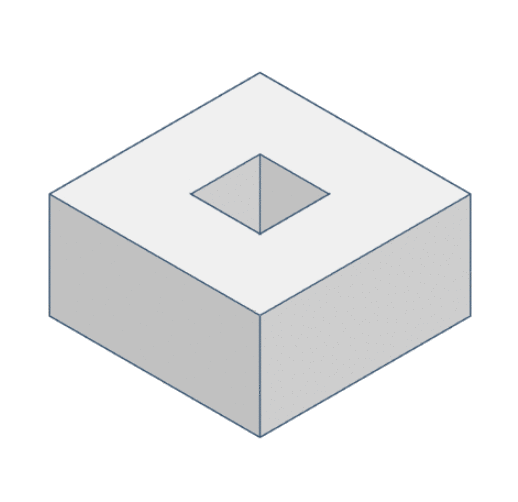

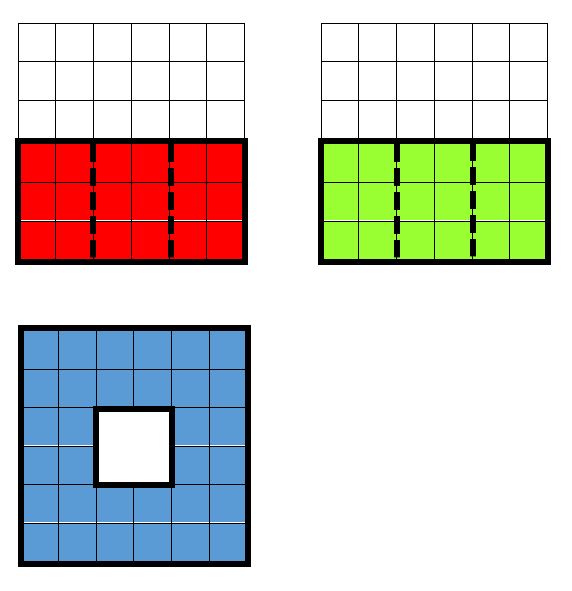

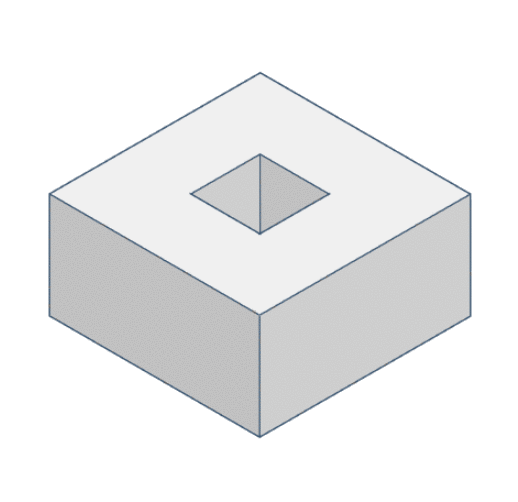

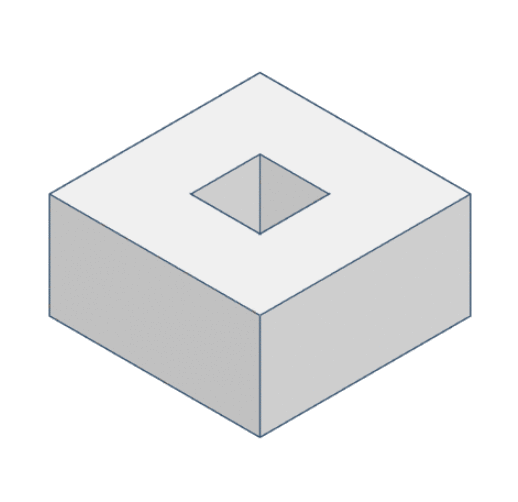

Como puedes observar en los gifs, el alzado y el perfil de esta figura coinciden exactamente con los de la anterior figura. Esto se debe a que el agujero cuadrangular, visto de frente también se ve como un rectángulo. Sin embargo, en la planta puede apreciarse una diferencia importante respecto a la pieza anterior, ya que en este caso se puede ver que el agujero tiene forma cuadrada.

Alzado

Perfil

Planta

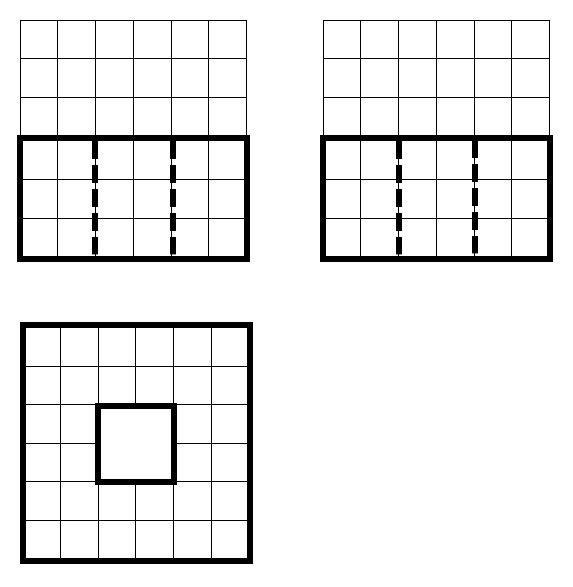

De la misma manera que en la pieza anterior, en esta, las líneas que se verían si la pieza fuera transparente se representan con línea discontinua:


¿Y una cara oculta?

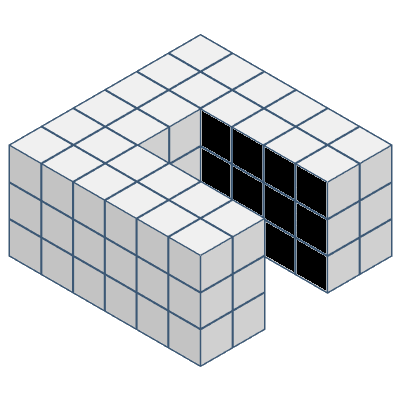

Una cara oculta no es más que una cara que no se puede ver desde alguna vista porque una parte de la pieza la tapa. Por ejemplo, en la siguiente pieza, la cara que se ha pintado de negro es una cara oculta:

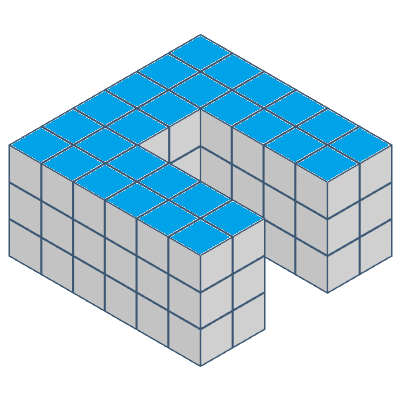

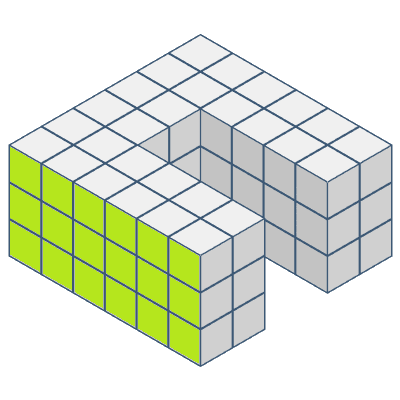

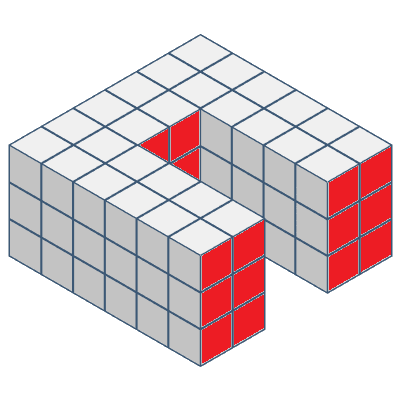

En realidad, una cara oculta se puede entender como un agujero que se ha ampliado hasta el borde de la pieza. A continuación vamos a ver cómo se representaría. En los dibujos de abajo se han coloreado los cuadrados que pueden verse desde cada una de las vistas:

Alzado

Perfil

Planta

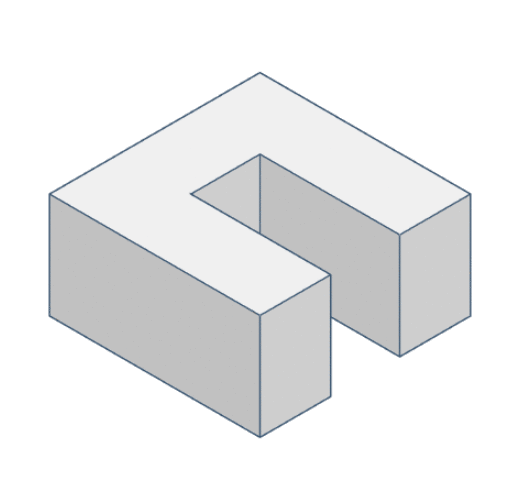

En esta caso la única vista en la que existen caras ocultas es en el perfil. Puede apreciarse cómo en la vista de perfil, al hacerse la pieza trasparente, aparece una línea que no se ve cuando la pieza es opaca:

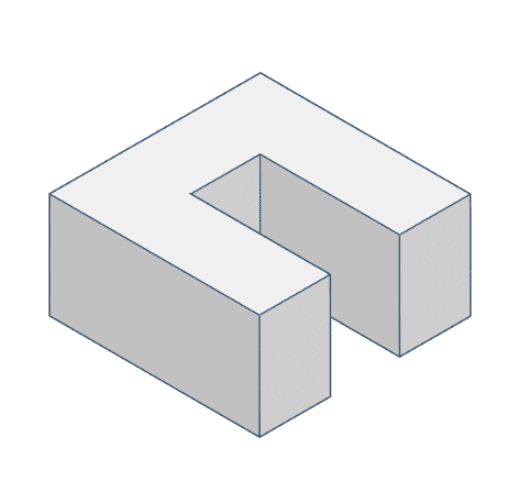

Alzado

Perfil

Planta

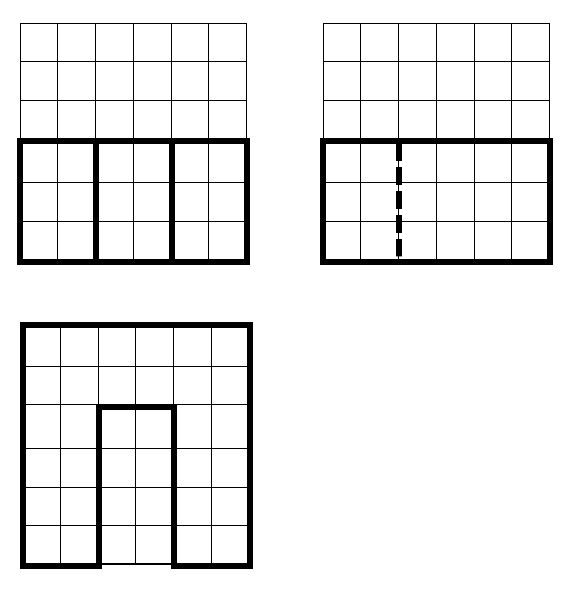

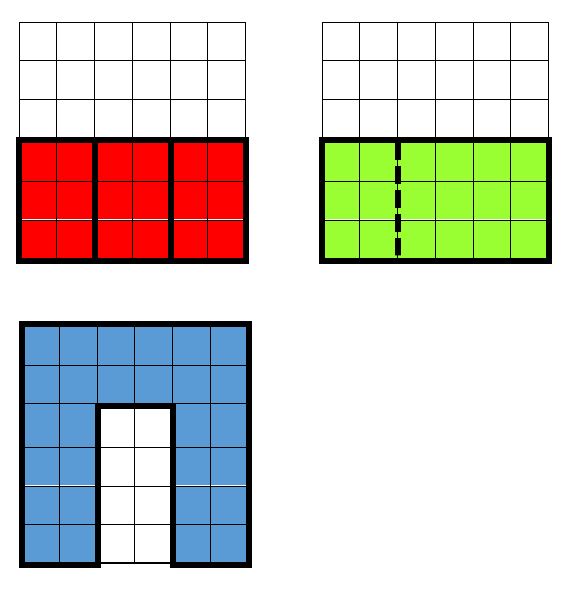

Esa línea que sólo puede apreciarse cuando la pieza es transparente es la única que en este caso hay que representar con línea discontinua. Como se puede ver en las vistas de abajo:


Y ahora… ¡Todo junto!

Ahora ya sabes cómo representar:

  • Los principales cuerpos geométricos.
  • Caras inclinadas.
  • Agujeros.
  • Caras ocultas.

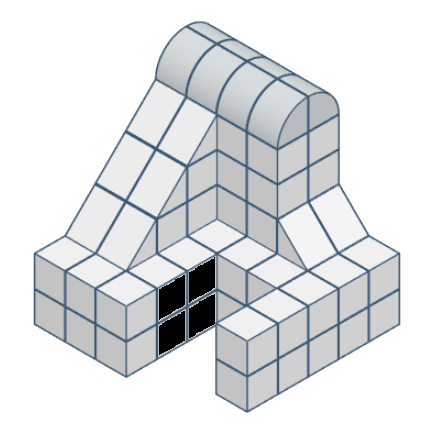

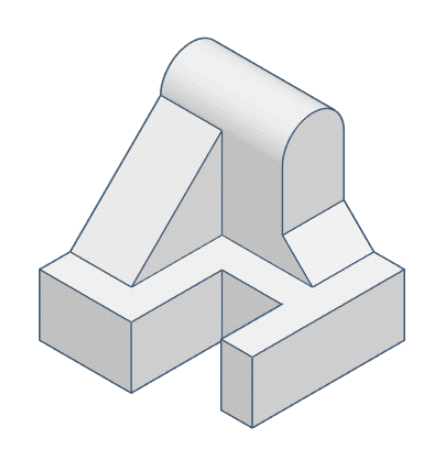

Por tanto tienes los conocimientos necesarios para representar figuras de bastante complejidad. Vamos a ver un último ejemplo de una figura que combina varios de los elementos anteriores. Los cuatro cuadraditos que se han pintado de negro son una cara oculta que habrá que representar con línea discontinua:

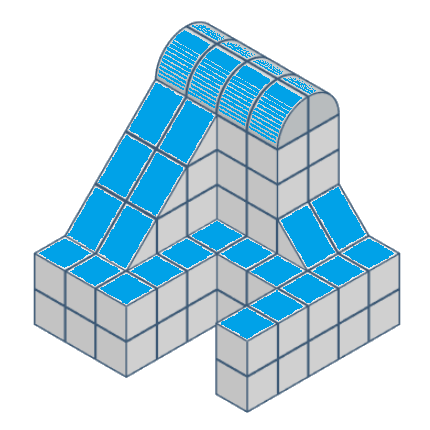

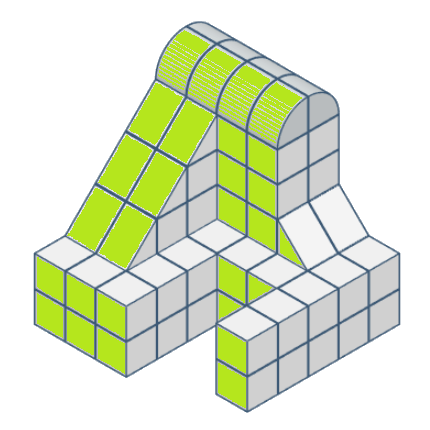

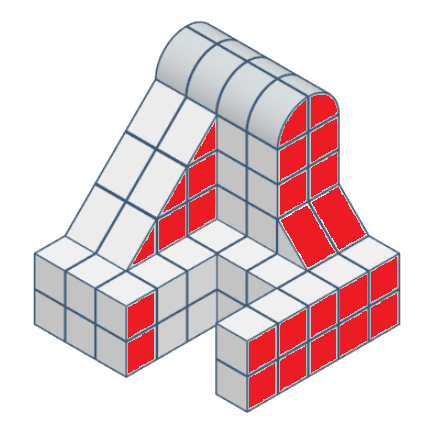

En los dibujos de abajo se han coloreado los cuadrados que pueden verse desde cada una de las vistas:

Alzado

Perfil

Planta

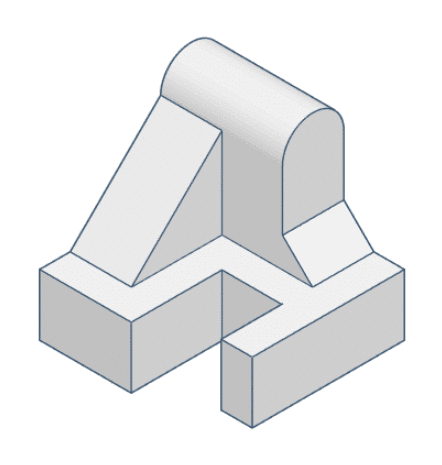

En esta pieza hay que prestar especial atención a la cara oculta y al semicilindro de la parte superior:

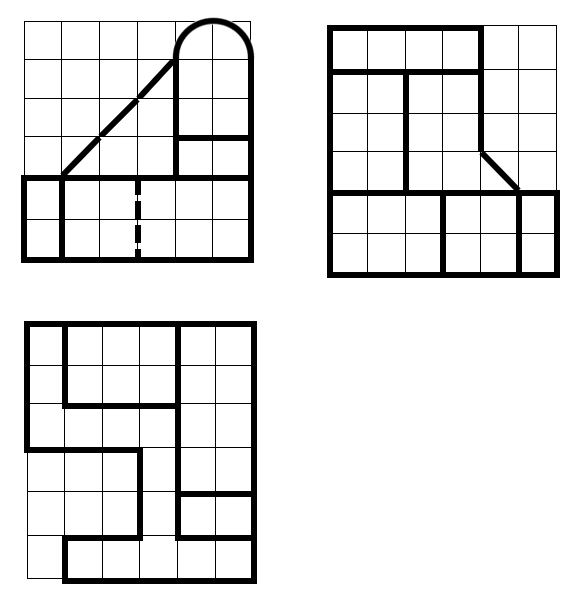

Y las vistas quedan así:
