Clase 6:
¿Cómo se acotan los elementos internos?
Es muy frecuente que en una figura nos encontremos diferentes elementos internos que hay que acotar adecuadamente. Esto puede ocurrir si por ejemplo la pieza dispone de agujeros, ya sean circulares o de cualquier otra forma. Cuando sucede hay que definir dos cosas:

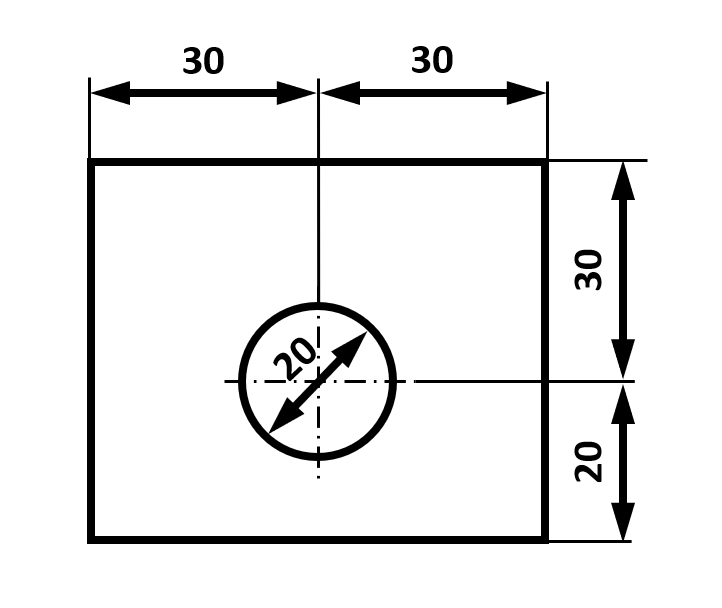

Veamos dos ejemplos. En el primer caso se trata de una pieza rectangular con un agujero circular en una determinada posición. En el caso de que el elemento interno sea un círculo la posición de este se debe indicar especificando la ubicación de su centro. Ambas acotaciones serían perfectamente válidas:

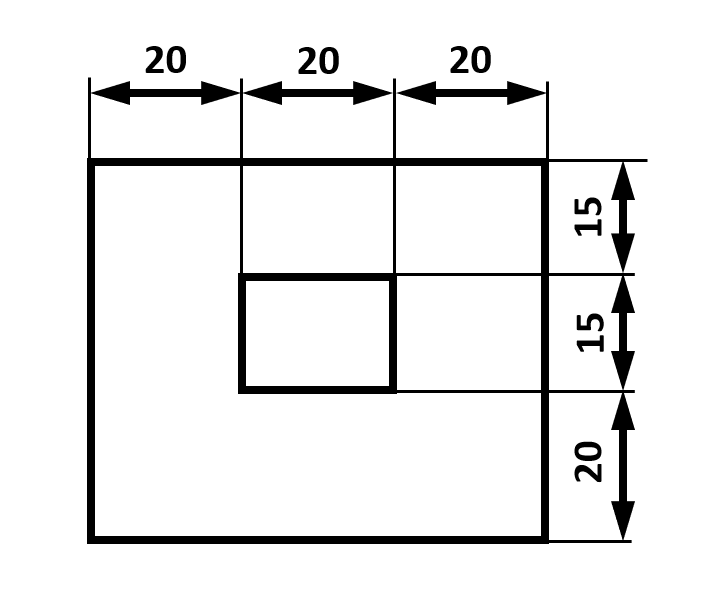

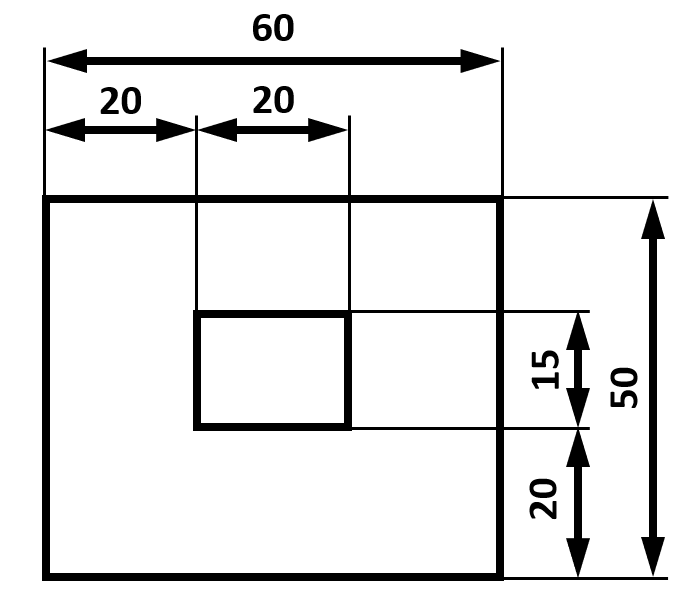

Ahora en la misma pieza rectangular se ha hecho un agujero rectangular. En este caso la ubicación del elemento se especifica indicando la distancia de uno de los lados del agujero a alguno de los bordes de la pieza. De nuevo, las dos opciones de acotación son correctas:

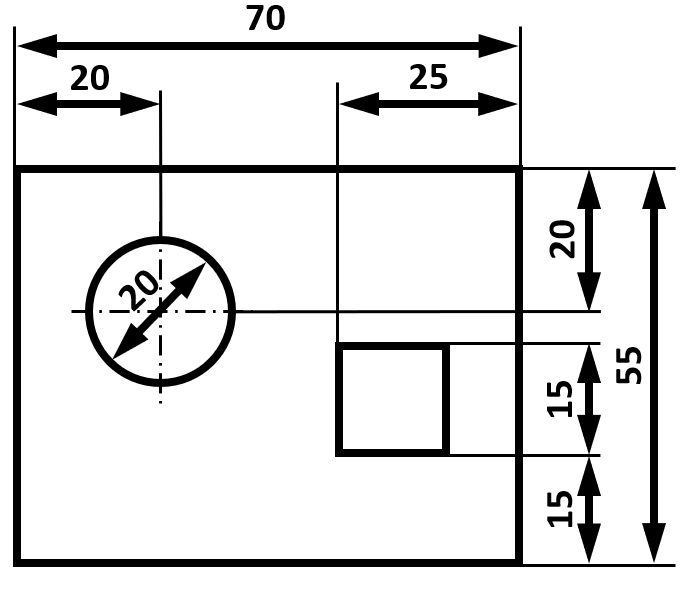

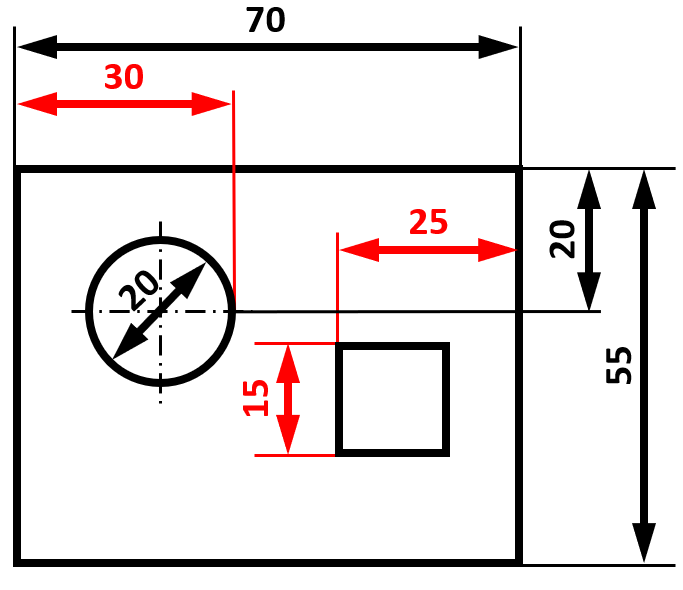

Y si hay más de un elemento no habrá más que indicar las dimensiones y la posición de todos ellos. Fíjate en que, siempre que sea posible, se deben sacar las cotas fuera de la pieza para no ensuciar el dibujo y que la posición de los círculos debe indicarse con la posición de su centro:
Acotación de partes pequeñas.

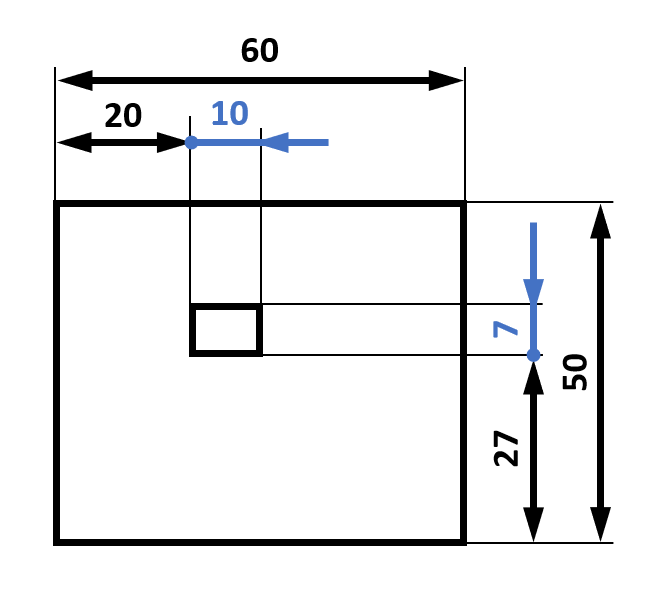

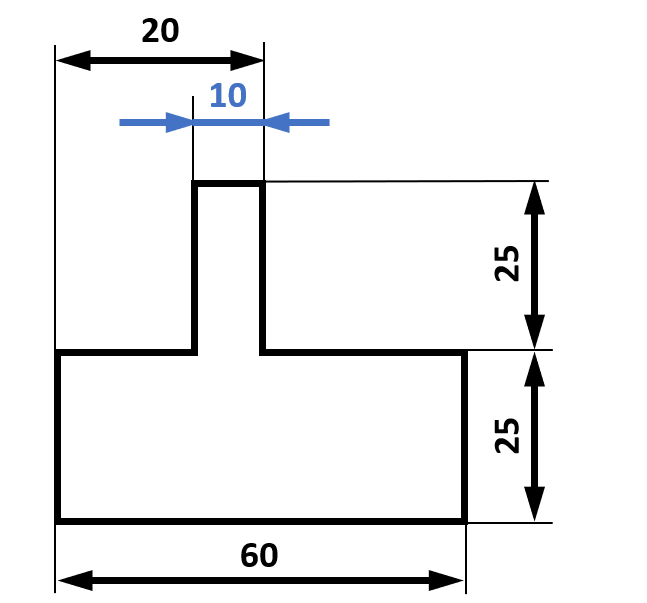

En ocasiones las dimensiones de algunos lados de una pieza son demasiado reducidas y no es posible dibujar las flechas de la linea de cota. En esos casos se pueden colocar las flechas por la parte exterior como se indica en los siguientes ejemplos (cotas azules). Si es necesario, se puede incluso omitir una de las dos flechas de la cota (ejemplo de la derecha):

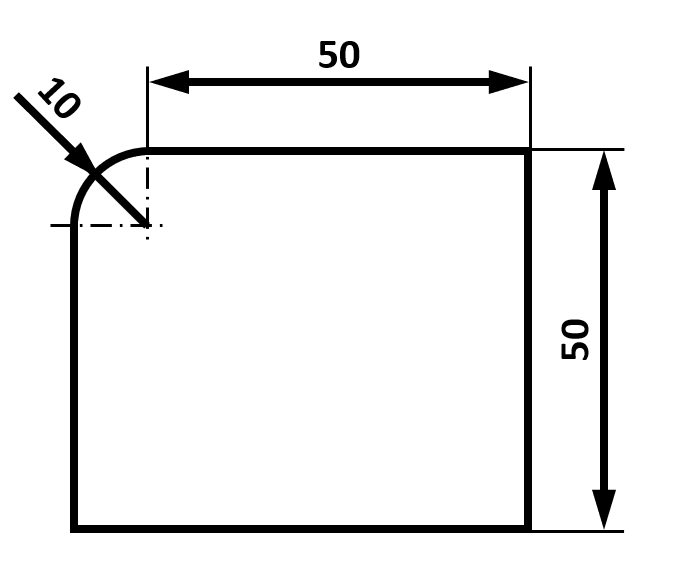

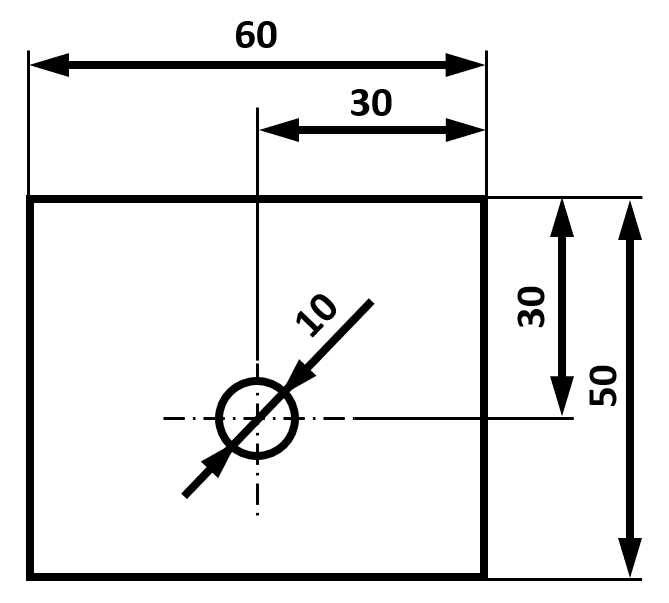

Lo mismo ocurre en los casos en los que las circunferencias o los arcos son muy pequeños:
Acotación de entrantes.

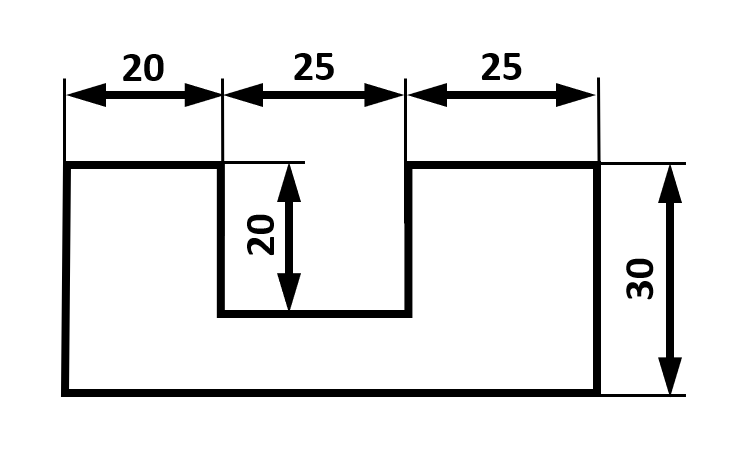

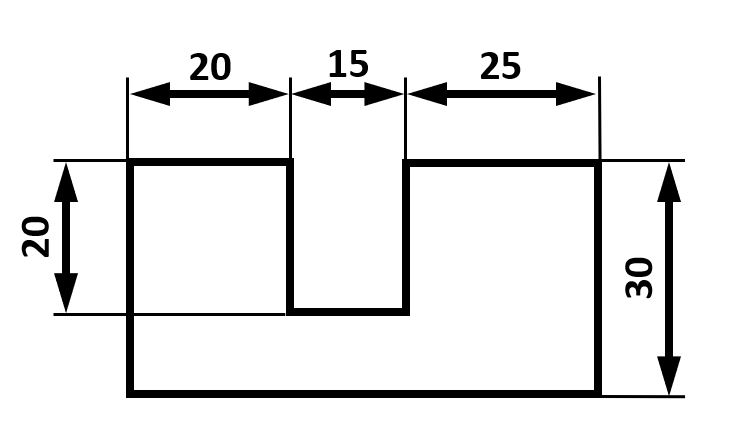

Es relativamente frecuente que nos encontremos con figuras que presentan recovecos como los de las figuras de abajo. Dependiendo de si el entrante es lo suficientemente ancho o no, la cota de la profundidad del recoveco se puede colocar en el propio entrante (izquierda) o sacarse fuera de la pieza (derecha):

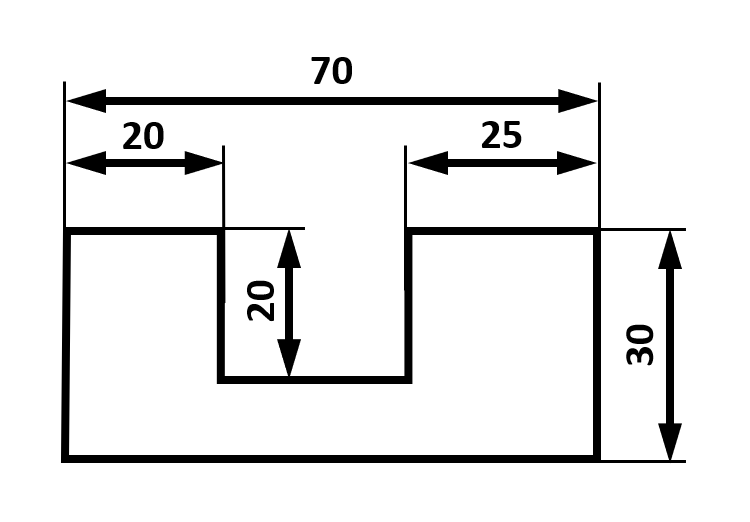

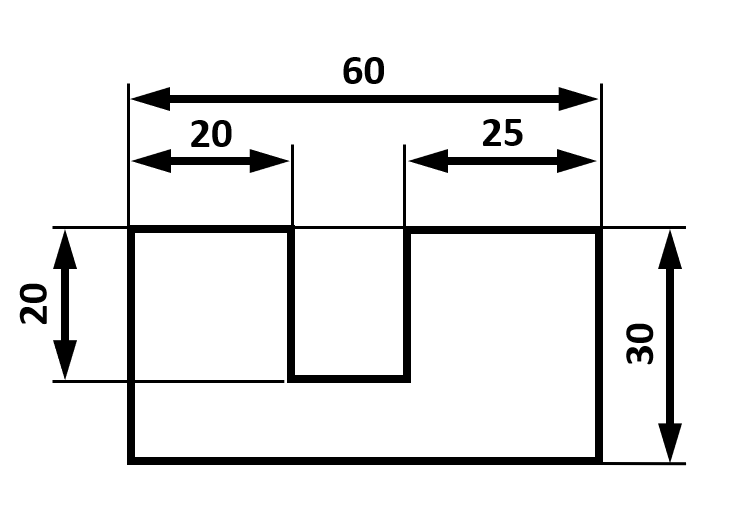

Evidentemente también se puede optar por una acotación en paralelo:
