Clase 3:
En la unidad Representación gráfica de 1º de ESO ya se trabajaron ampliamente las vistas de figuras cuyas caras son planas. Este curso vamos a pasar directamente a repasar cómo se representan las vistas de piezas que tienen caras inclinadas. Sin embargo, conviene que repases cómo se dibujan las vistas de piezas más básicas con los ejercicios del botón de abajo.
¿Cómo se dibujan las caras inclinadas?

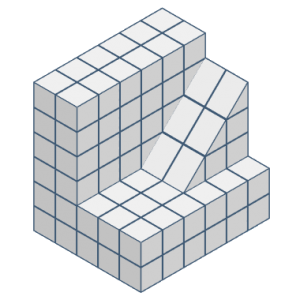

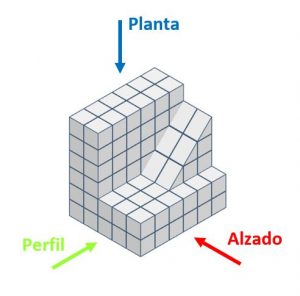

Las caras inclinadas (mejor llamadas oblicuas) son aquellas que, por su orientación, se puede ver desde más de una vista. En primer lugar vamos a ver un ejemplo de una cara que se puede ver desde dos vistas (como las estudiadas en 1º de ESO). En este caso se trata de una especie de rampa que se puede ver desde el perfil y desde la planta:

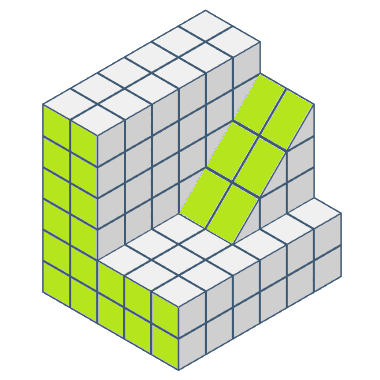

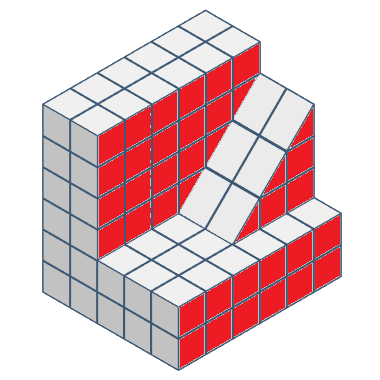

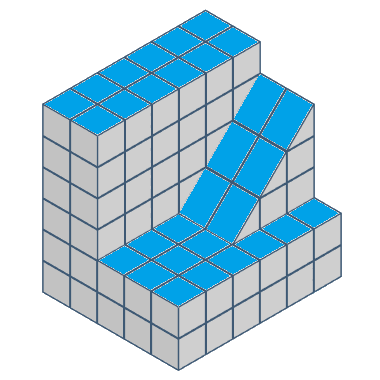

A continuación se han coloreado los cuadrados que pueden verse desde cada una de las vistas:
Alzado
Perfil
Planta

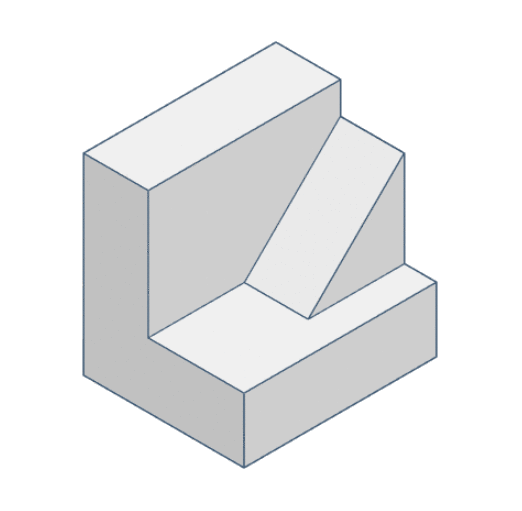

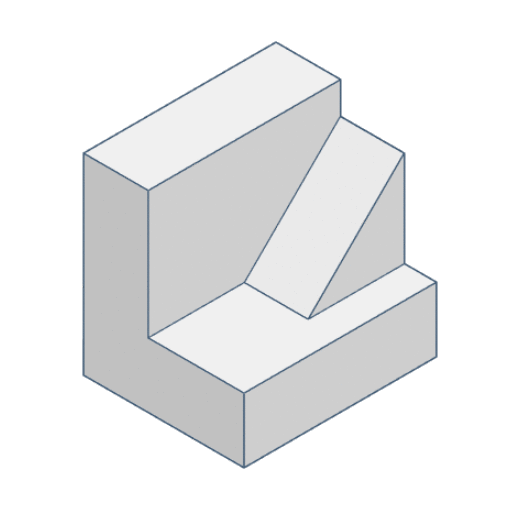

Y abajo se muestran tres gifs que permiten ver la pieza desde cada una de las vistas:
Alzado
Perfil
Planta

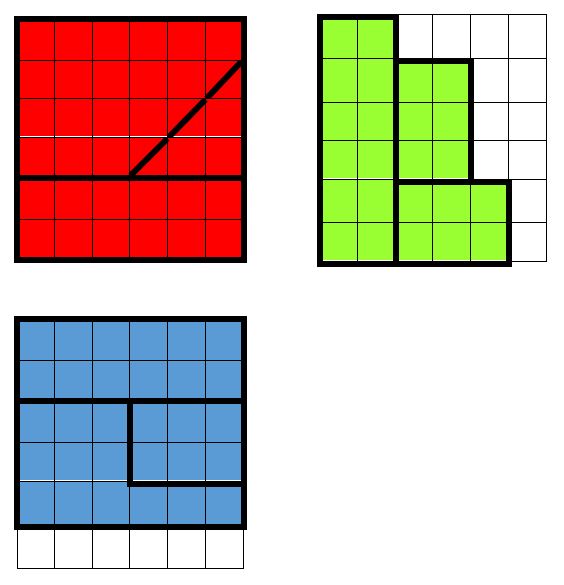

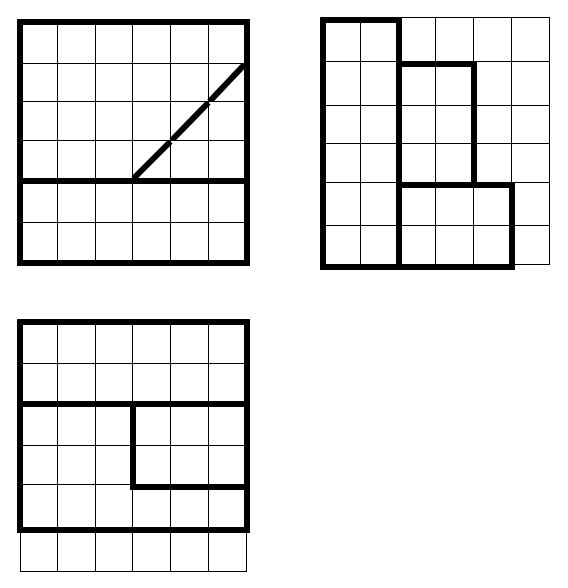

Como puedes comprobar, este tipo de caras inclinadas se vec como rectángulos cuando se miran de frente, sólo tienes que fijarte en el ancho y en la altura de la rampa para representarla correctamente: en este caso el ancho es de dos cuadraditos y la altura de tres. Las vistas de la pieza serían las siguientes:

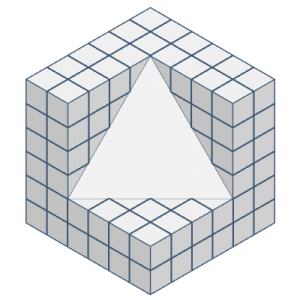

La siguiente pieza tiene una peculiaridad y es que una de sus caras (la inclinada) puede ser vista desde las tres vistas, como podrás comprobar más adelante:

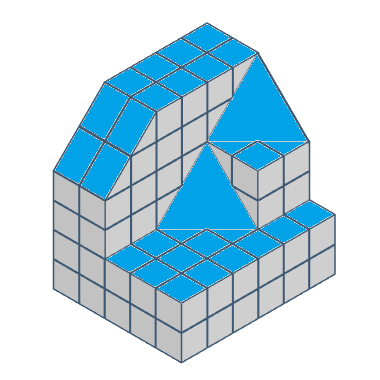

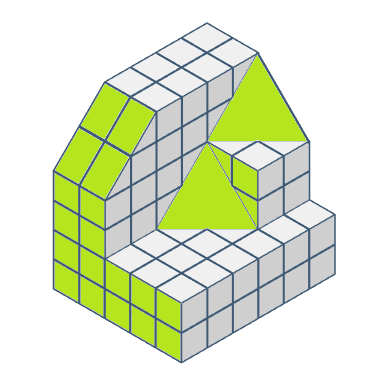

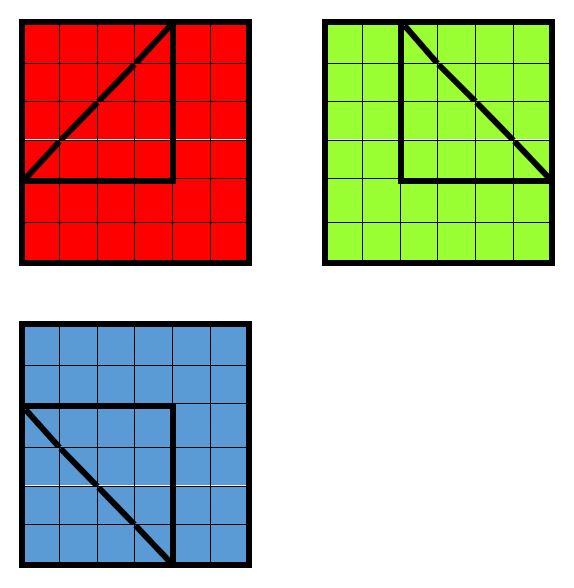

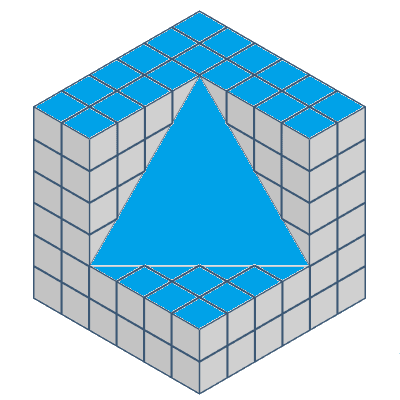

A continuación se han coloreado las partes de la pieza que pueden verse desde cada una de las vistas. Fíjate en como, la cara inclinada está coloreada en las tres vistas ya que se ve desde todas ellas:
Alzado
Perfil
Planta

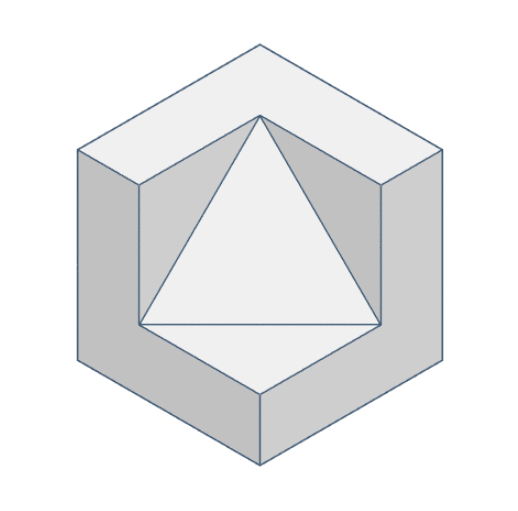

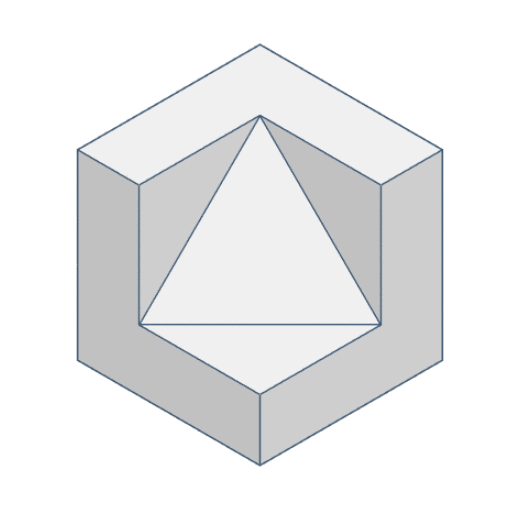

Y abajo se muestran tres gifs que permiten ver la pieza desde las tres vistas (alzado – planta – perfil:
Se puede comprobar cómo, mientras que las caras que se ven desde dos vistas se representan como rectángulos o cuadrados, las rampas que se ven desde tres vistas se representan como triángulos.

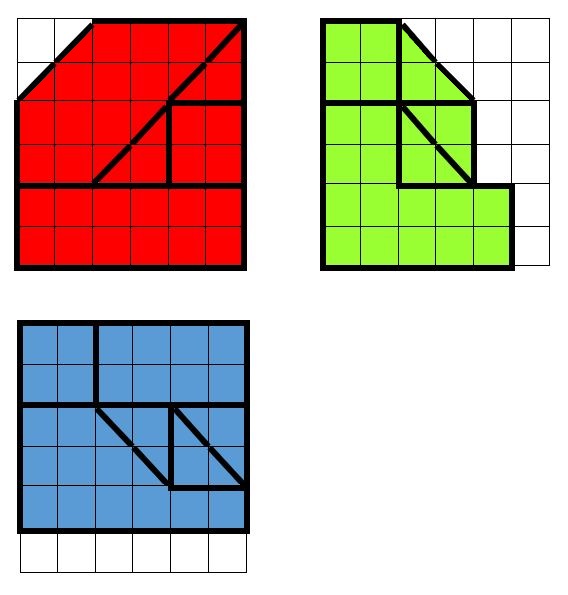

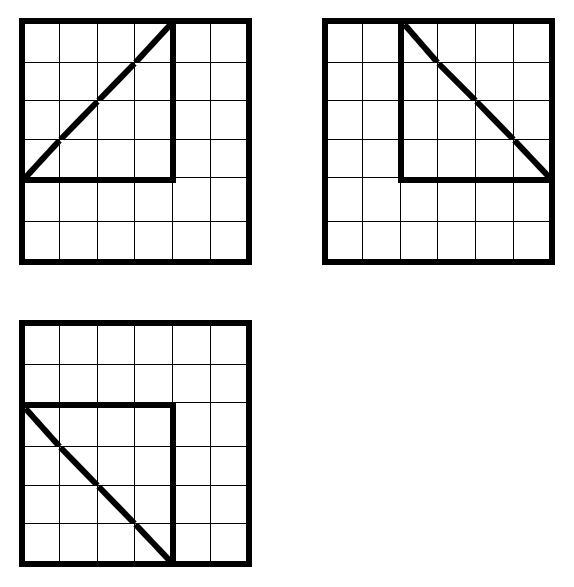

Las vistas de la pieza, adecuadamente colocadas, quedan así:

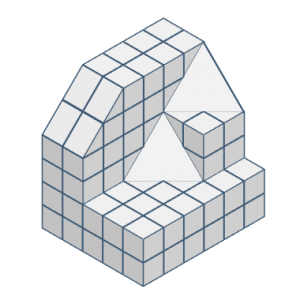

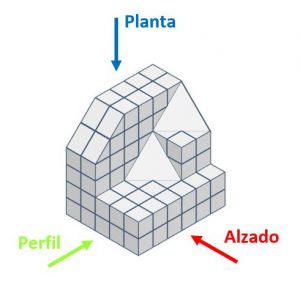

Por último, se van a representar las vistas de una pieza de mayor complejidad, que dispone de una cara inclinada que se ve desde dos vistas y de otras dos caras inclinadas que se pueden ver desde las tres vistas:

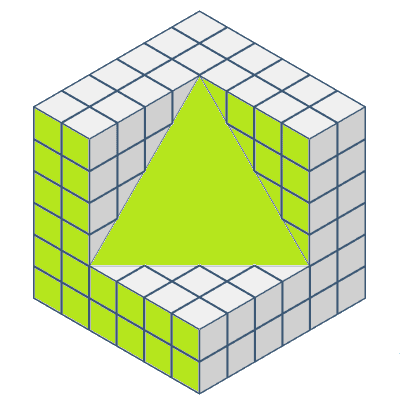

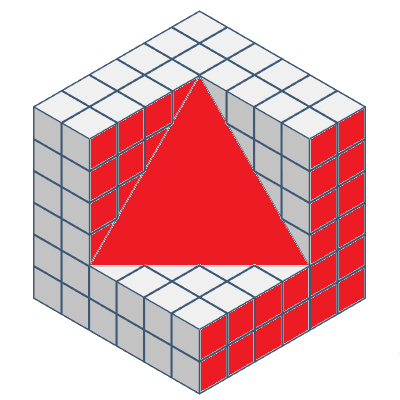

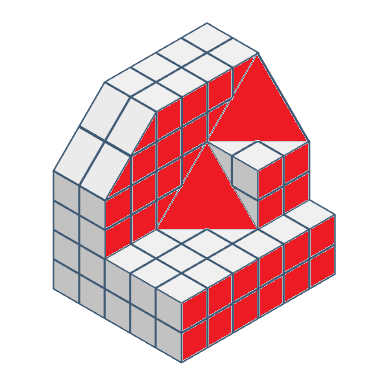

A continuación se han coloreado los cuadrados que pueden verse desde cada una de las vistas:
Alzado
Perfil
Planta

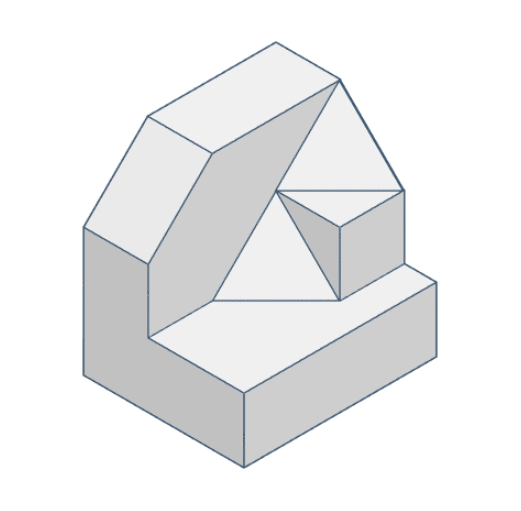

Y abajo se muestran tres gifs que permiten ver la pieza desde las tres vistas:
Alzado
Perfil
Planta

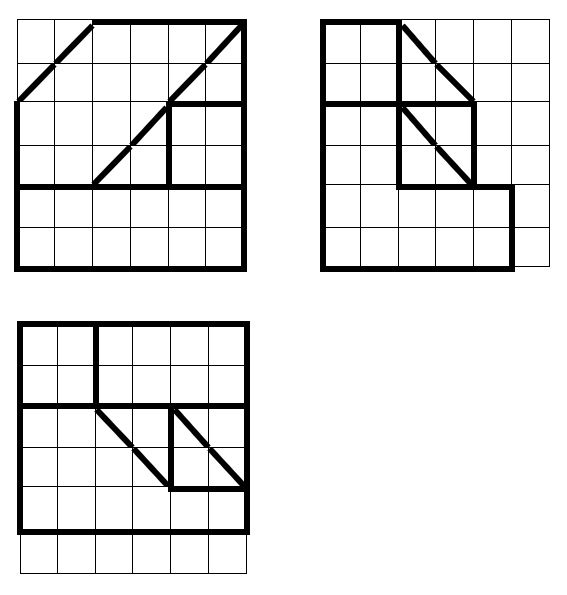

En este caso, las vistas de la pieza, adecuadamente colocadas, quedan así:
