Clase 2:
Los tipos de componentes de un circuito.
Vamos a empezar recordando algunos de los componentes que ya vimos el curso pasado y vamos a ampliar con algunos nuevos que todavía probablemente no conozcas. Será neceario que te aprendas su función, que sepas distinguirlo si lo ves en la realidad, que conozcas su símbolo eléctrico… Pero antes de entrar a estudiar los diferentes componentes vamos a ver cómo se pueden clasificar.
Cada uno de los componentes de un circuito cumplen una función. Dependiendo de la función que cumplen, los distintos componentes estos se pueden agrupar en tres grandes tipos:
- Generadores: son los componentes que generan la corriente eléctrica que circulará por el circuito.
- Receptores o actuadores: son los componentes que reciben la corriente eléctrica y la transforman en otro tipo de energía.
- Elementos de control: son los componentes que permiten regular el paso de la corriente eléctrica

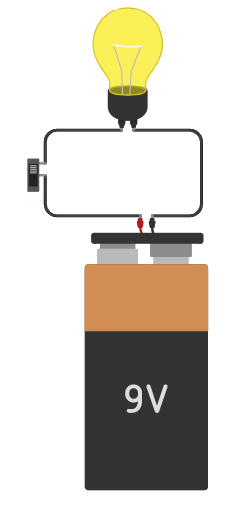

Veámoslo mejor con el ejemplo de un circuito muy sencillo. Aunque todavía no hemos repasado los componentes que vimos el curso pasado seguramente recuerdes los tres componentes que vamos a ver:
- Una pila.
- Una bombilla.
- Un interruptor.
¿Sabrías decir a qué tipo pertenece cada uno de los componentes del circuito?
– La pila es el componente encargado de generar la corriente del circuito, por tanto es el generador del circuito.
– La bombilla es el componente que recibe la energía eléctrica de la corriente y la transforma en otro tipo de energía (en luz en este caso). Por tanto se trata del receptor o actuador del circuito.

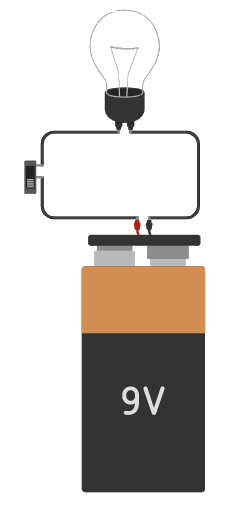

– Por último, el interruptor es el componente que controla el paso de la corriente, en una posición permite que pase y por tanto la bombilla se enciende y en la otra posición no lo permite y la bombilla se apaga. Es decir, es el elemento de control del circuito.
Sin embargo, habitualmente los circuitos disponen de más de tres componentes. Si bien suelen tener un único generador, es frecuente que dispongan de varios receptores y de varios elementos de control. Veamos otro ejemplo:

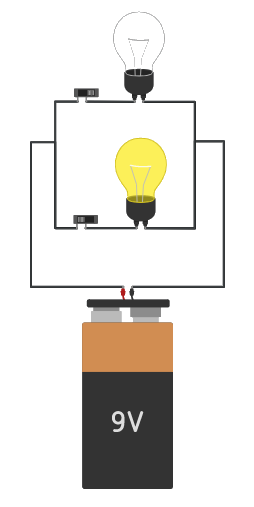

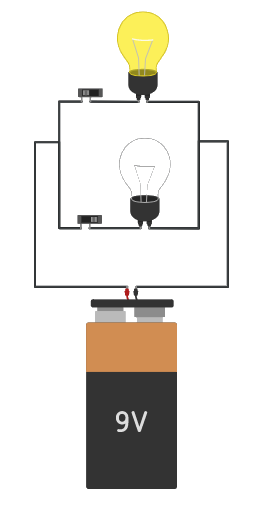

En este otro circuito hay un sólo generador, la pila, pero en cambio hay dos receptores: las dos bombillas, y dos elementos de control: los dos interruptores. Como puedes ver, al disponer de dos elementos de control es posible cortar el paso de corriente por una de las bombillas y mantenerlo por la otra. Más adelante, en el apartado de Elementos de control profundizaremos en esto:
Puedes acceder al circuito a través de este link: https://www.tinkercad.com/things/7roalZmwcJE
Generadores.
A continuación, vamos a ver los diferentes tipos de generadores que nos podemos encontrar:
Pilas.
Las pilas son probablemente el tipo de generador que más acostumbrados estamos a ver en nuestra vida diaria. Se utilizan en multitud de pequeños aparatos como: relojes, mandos a distancia, calculadoras, ratones inalámbricos… Su símbolo eléctrico es:
Como ya sabes hay varios tipos de pilas:
En función del tipo de corriente eléctrica necesaria para hacer funcionar los componentes del circuito se elegirá uno y otro tipo de pila. Por ejemplo, para un reloj de muñeca o una calculadora, que gastan muy poca energía, una pila de botón suele ser suficiente. Sin embargo, en mandos a distancia las pilas AA (o las AAA) son las más utilizadas.
Todas las pilas tienen un polo positivo (+) y un polo negativo (-), que siempre se indica en el propio componente. Como se ha explicado antes, la corriente eléctrica sale del polo positivo y tras atravesar los diferentes componentes del circuito vuelve a la pila por el polo negativo.
Baterías.
Una batería es un componente muy similar a la pila, de hecho, tambiés es frecuente referirse a las propias pilas como baterías. Habitualmente, hablamos de baterías cuando se agrupan varias pilas en un único componente. Con esto se consigue que las baterías puedan proporcionar corriente eléctrica durante más tiempo. El símbolo de la batería es:

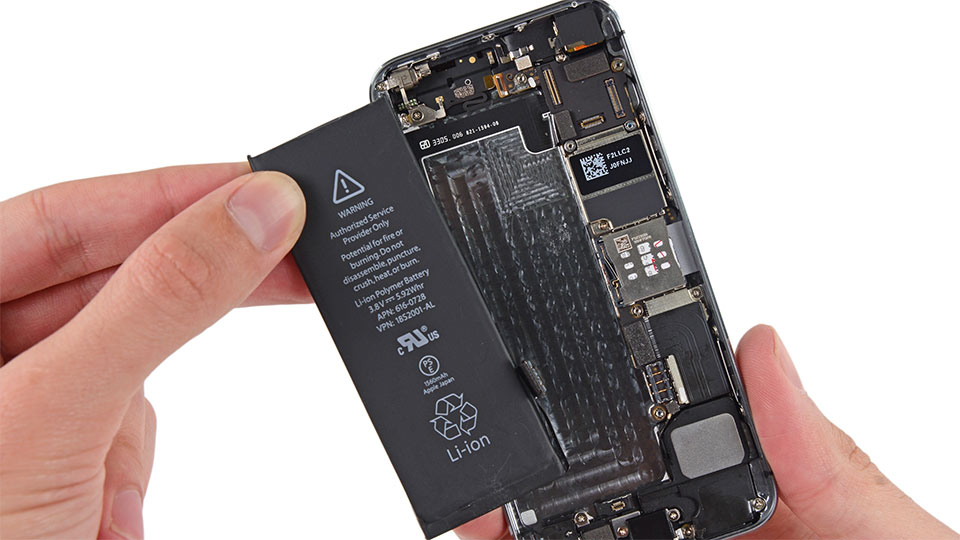

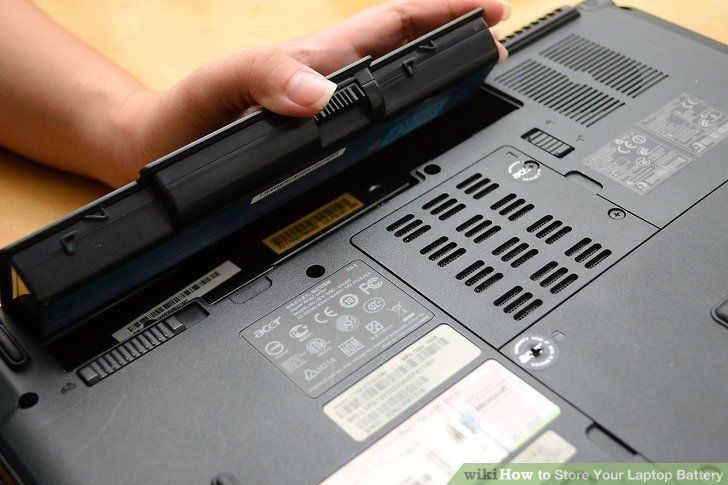

Hay muchos tipos de baterías, desde las que se utilizan en los teléfonos móviles, hasta las que proporcionan electricidad a los circuitos de los coches, pasando por las utilizadas en los ordenadores portátiles.

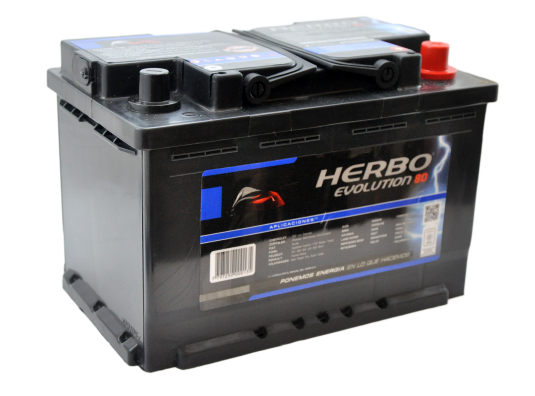

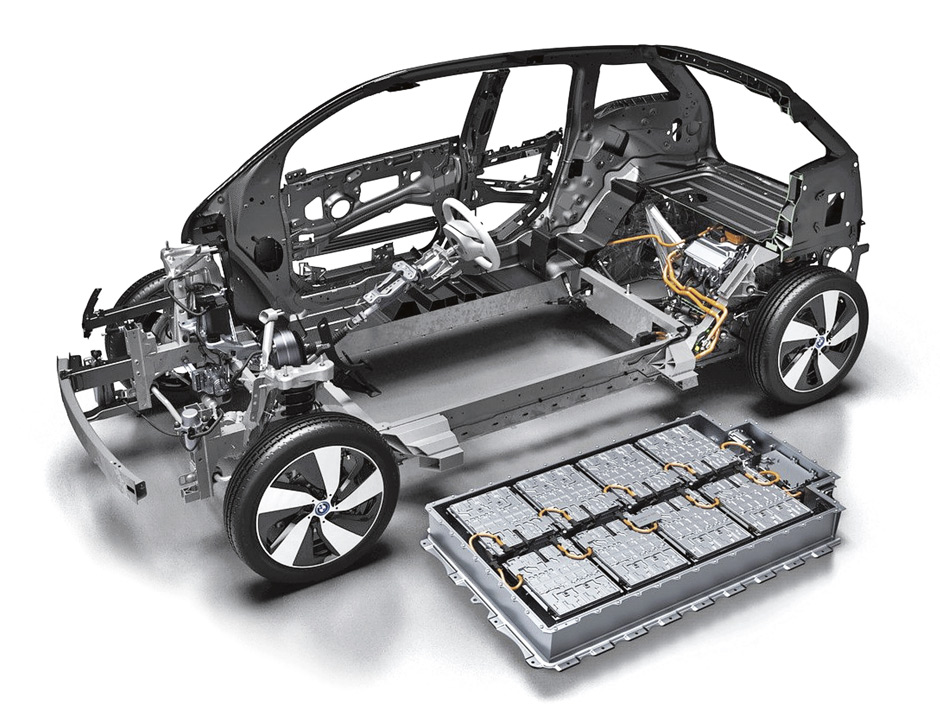

La batería de coche de arriba es la encargada de generar electricidad para los faros, el sistema de subida y bajada de las ventanillas, el limpiaparabrisas, la radio… Por tanto, son necesarias en todos los tipos de coches. Sin embargo, cada vez se está extendiendo más el uso de coches eléctricos. En ese tipo de coche, son necesarias baterías de mucho mayor tamaño, capaces de proporcionar la energía suficiente como para conseguir que el vehículo se desplace. El desarrollo de baterías más duraderas para este tipo de vehículos es uno de las líneas de investigación en la que más medios invierten muchas empresas:
Las centrales eléctricas.
Las pilas y las baterías son los generadores más utilizados en aquellos aparatos que requieren movilidad. Sin embargo, puede que te estés preguntando… ¿Qué ocurre con la televisión de mi casa o con los electrodomésticos de mi cocina? ¿Y con las lámparas del salón? ¿De dónde proviene la electricidad que necesitan?

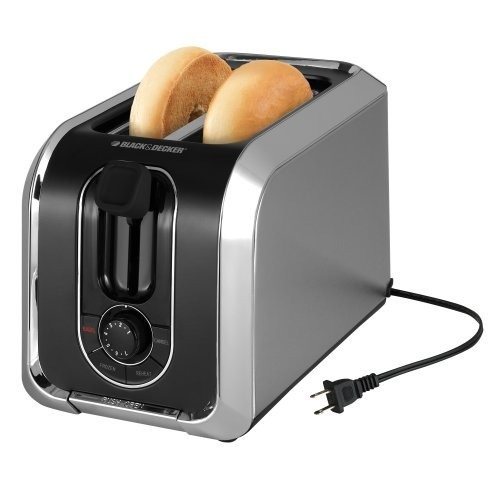

La respuesta rápida es: de uno de los enchufes de la vivienda. Efectivamente, los aparatos que no necesitan desplazarse: una lavadora, un ordenador de sobremesa, un flexo, una nevera… no suelen hacer uso de pilas o baterías. El motivo es sencillo, como pueden estar conectados permanentemente a un enchufe no lo necesitan. Además, de esta forma se evita e inconveniente de tener que recargar las baterías periódicamente.

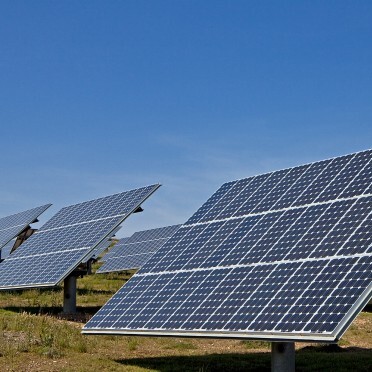

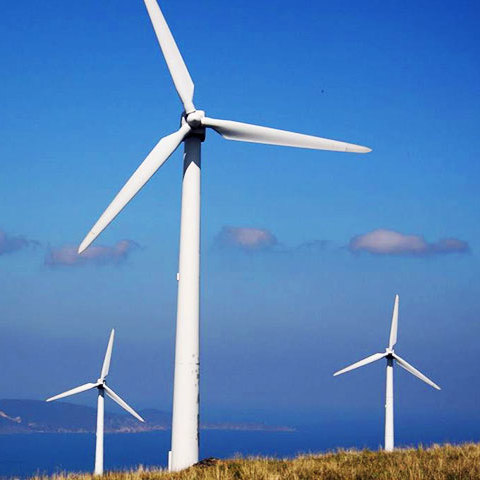

Sin embargo, ¿podemos decir que los enchufes de nuestra casa son generadores? Pues la respuesta es que sí, podemos decirlo, aunque no es del todo correcto. En realidad, la corriente eléctrica que «extraemos» de un enchufe cuando conectamos un aparato proviene de una central eléctrica. Las centrales eléctricas son instalaciones en las que se transforma un cierto tipo de energía (la del viento, la del sol, la de un combustible…) en energía eléctrica.

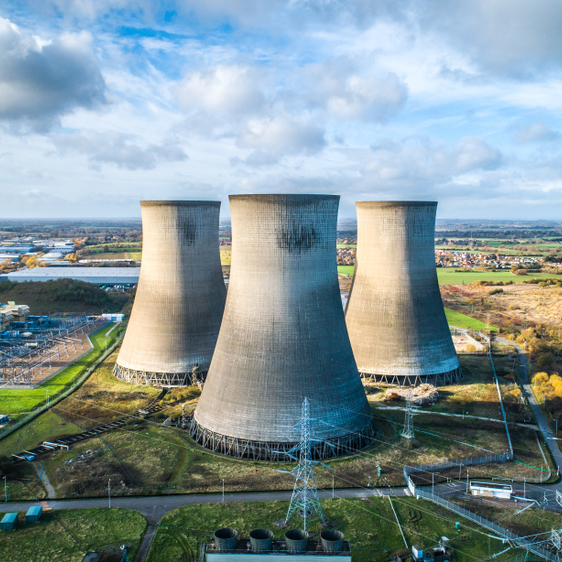

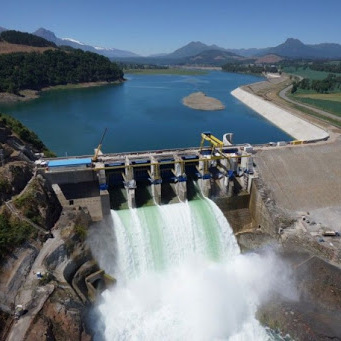

Como probablemente ya sabrás, hay muchos tipos de centrales eléctricas diferentes, y ahora no vamos a entrar a analizarlas. Pero sí que debes saber que una central eléctrica es, al fin y al cabo, un generador enorme, que produce electricidad a gran escala. Esa electricidad es transportada a través de grandes cables que se apoyan en la torres eléctricas que se ven en el campo hasta que llegan a nuestras viviendas. Y es esa electricidad la que utilizamos cuando conectamos cualquier aparato a uno de los enchufes de nuestra casa.
