Clase 6:
Estructuras trianguladas.

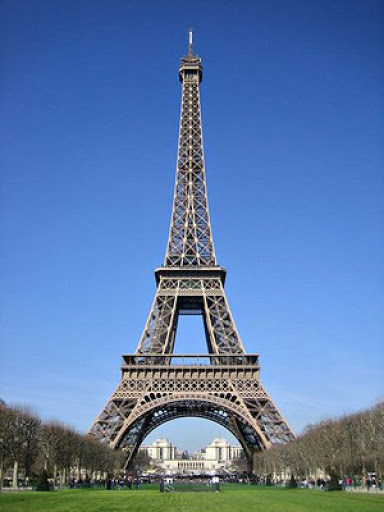

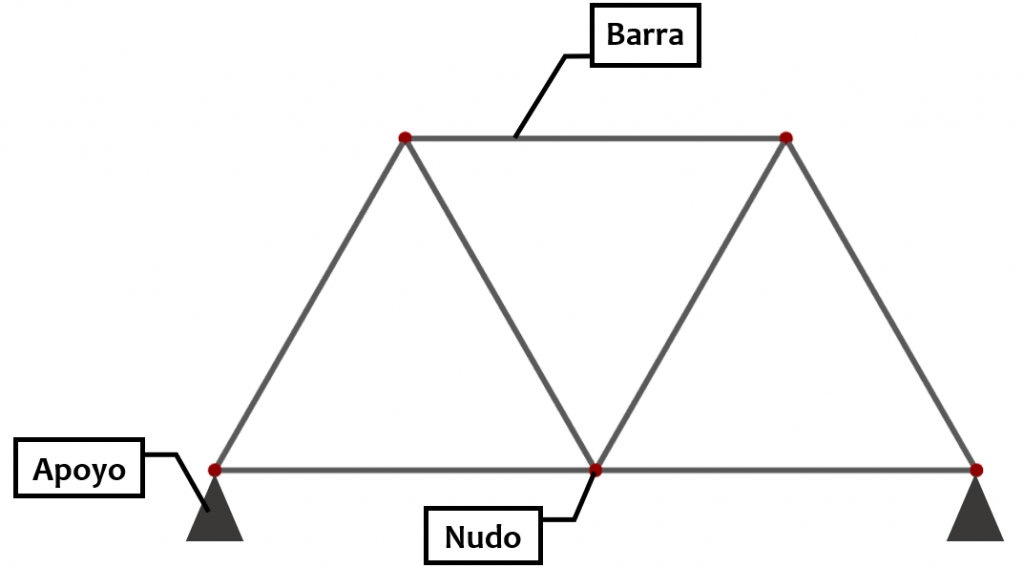

Una estructura triangulada es una estructura formada por barras rectas conectadas en forma de triángulos. Los puntos donde se unen dos o más barras se denominan nudos. A los puntos en los que una estructura triangulada se sujeta al suelo se les suele denominar apoyos. Uno de los ejemplos más conocidos de este tipo de estructura es la Torre Eiffel de París, que fue construida entre el 1887 y el 1889 para la Expo Universal de 1889.
El motivo por el que la barras se conectan en forma de triángulo es que es la manera más sencilla de conseguir que una estructura sea rígida y no se deforme cuando sobre ella actuan fuerzas externas (definición de estructura). Fíjate cómo en la siguiente animación la estructura de la izquierda, al estar formada por triángulos, no puede ser deformada desplazando el punto rojo. Por el contrario, la de la derecha, que es un cuadrilátero, sí que se deforma al mover el punto rojo y lo mismo ocurriría con cualquier otro polígono diferente del triángulo (pentágonos, hexágonos…):
En la realidad, la mayoría de las estructuras trianguladas son tridimensionales, es decir, no están compuestas únicamente de triángulos planos, sino por pirámides, cuyas caras son triángulos. En la animación de abajo puedes ver un ejemplo de estructura triangulada de tres dimensiones (puedes rotarla haciendo click con el botón derecho del ratón y arrastrando en cualquier dirección):
Existen un montón de ejemplos de estructuras trianguladas. Las grandes ventajas que presentan es que permiten conseguir construcciones muy rígidas a la vez que ligeras, ya que están compuestas únicamente por barras y por tanto no necesitan grandes cantidades de material.
Este tipo de estructura se realiza con diferentes materiales, pero los más frecuentemente empleados son:

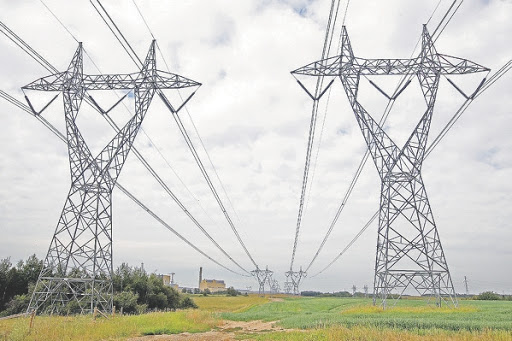

- El acero: para la construcción de puentes, torres eléctricas, naves industriales, grúas…

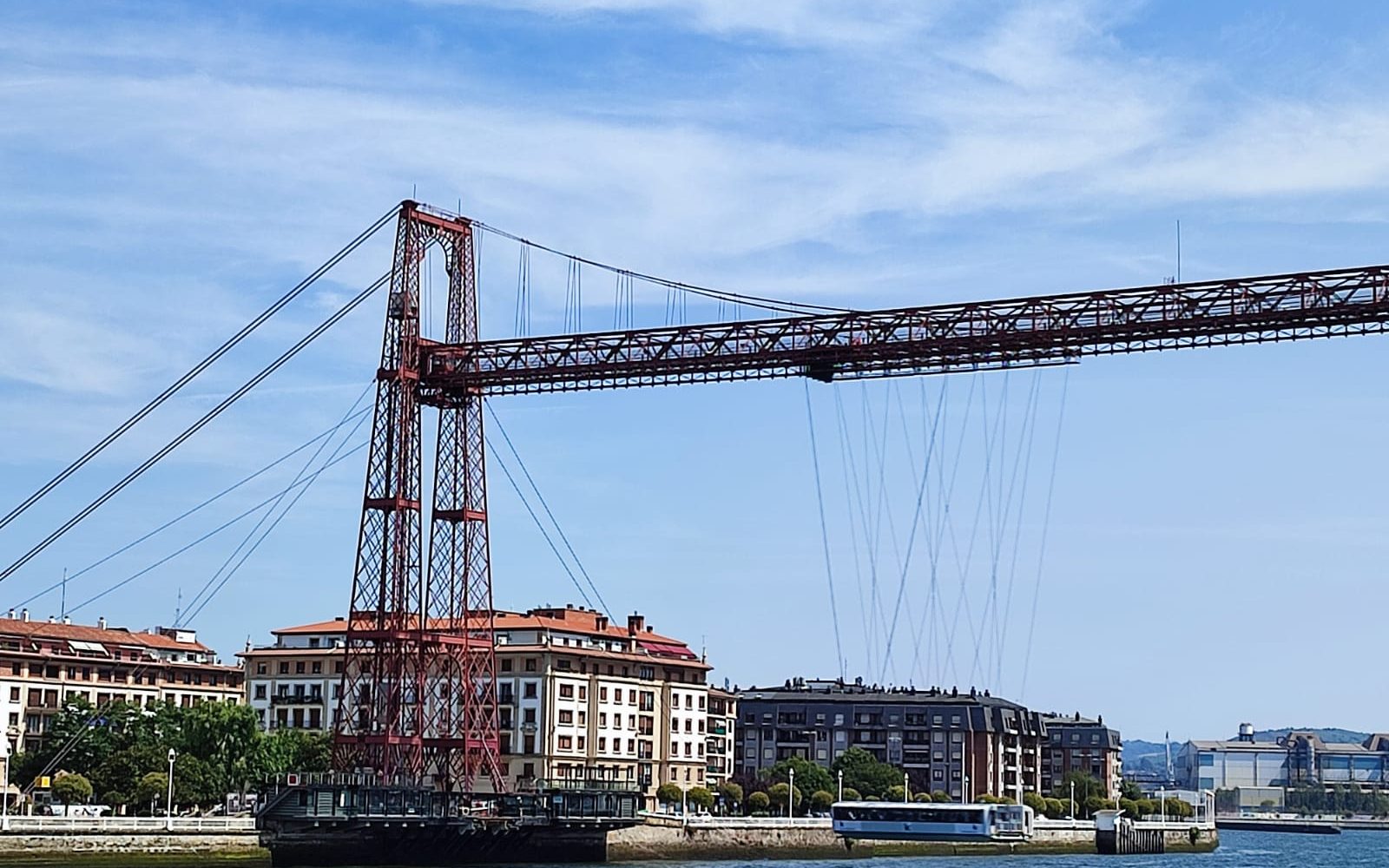

(Puente transbordador de Portugalete, imagen original)

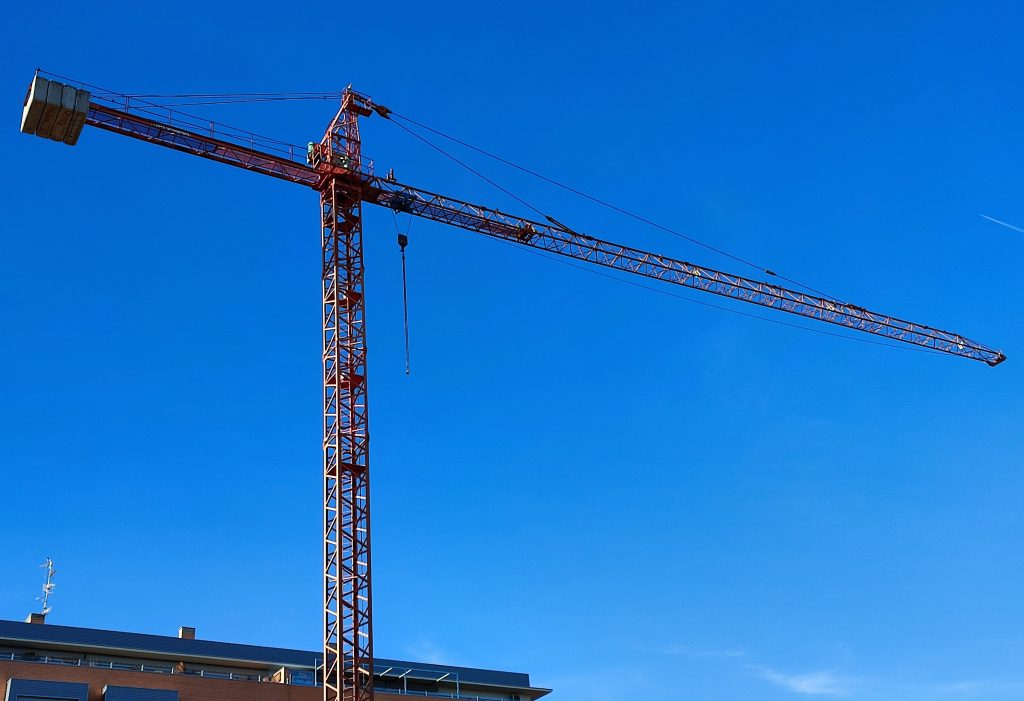

(Grúa triangulada, imagen original)

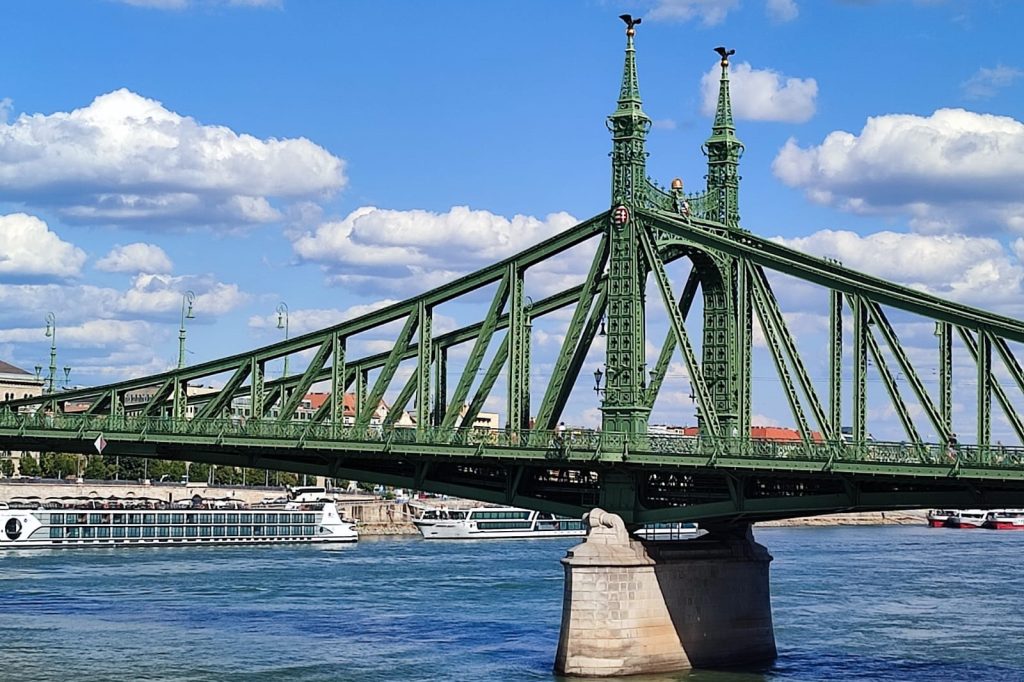

(Puente triangulado, Puente de la Libertad-Budapest, imagen propia)

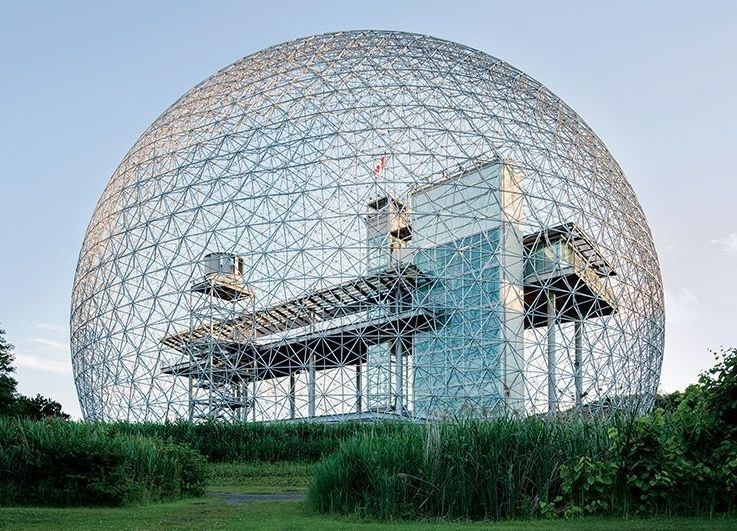

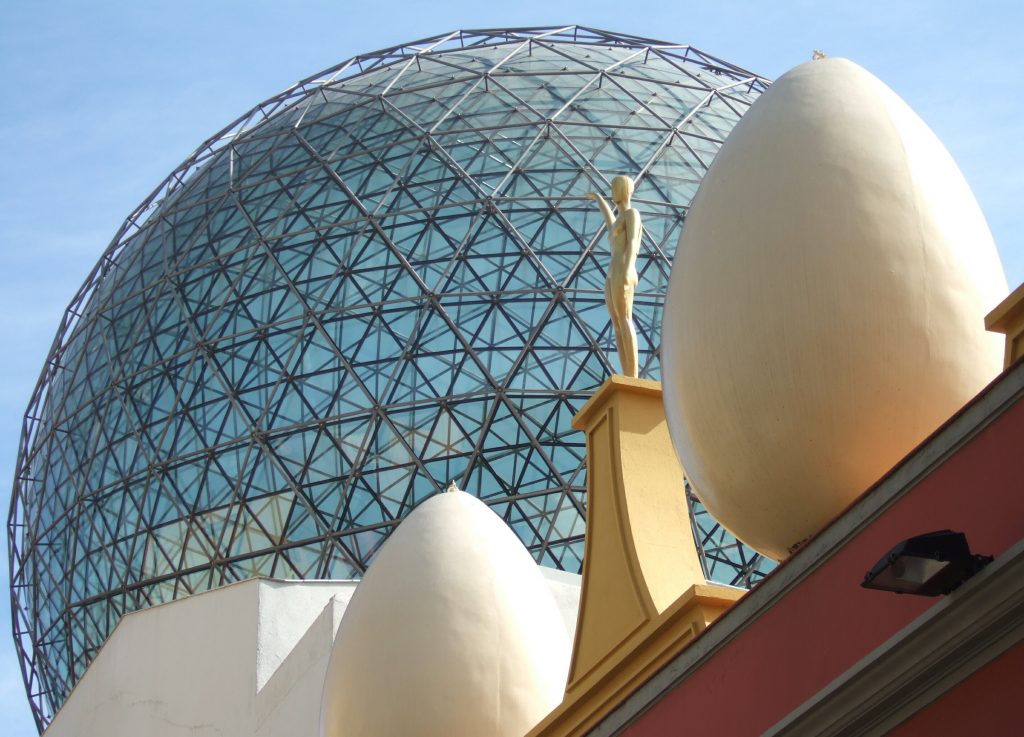

Hay una aplicación muy interesante de la triangulación, la construcción de las denominadas cúpulas geodésicas. Se trata de estructuras con forma esférica compuestas de multitud de triángulos ensamblados y que después puede ser cubierta por láminas de cristal u otro material. Abajo se pueden ver dos ejemplos: a la izquierda, la cupula diseñada por Richard Buckminster, el inventor de este tipo de estructuras, para la Exposición Universal de Montreal de 1976; y a la derecha la cúpula del Museo Dali, en Figueras:

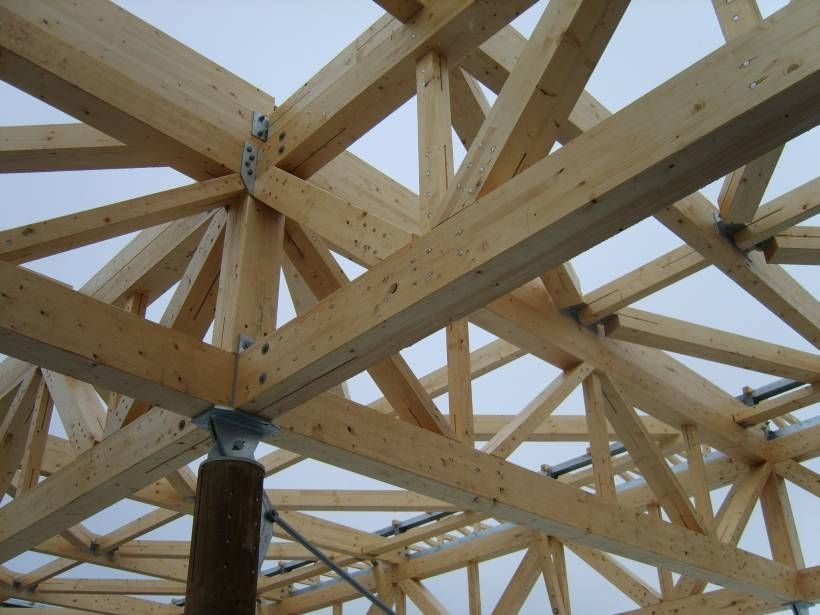

- La madera: sobre todo para la construcción de las estructuras de los tejados de algunas viviendas (cerchas).

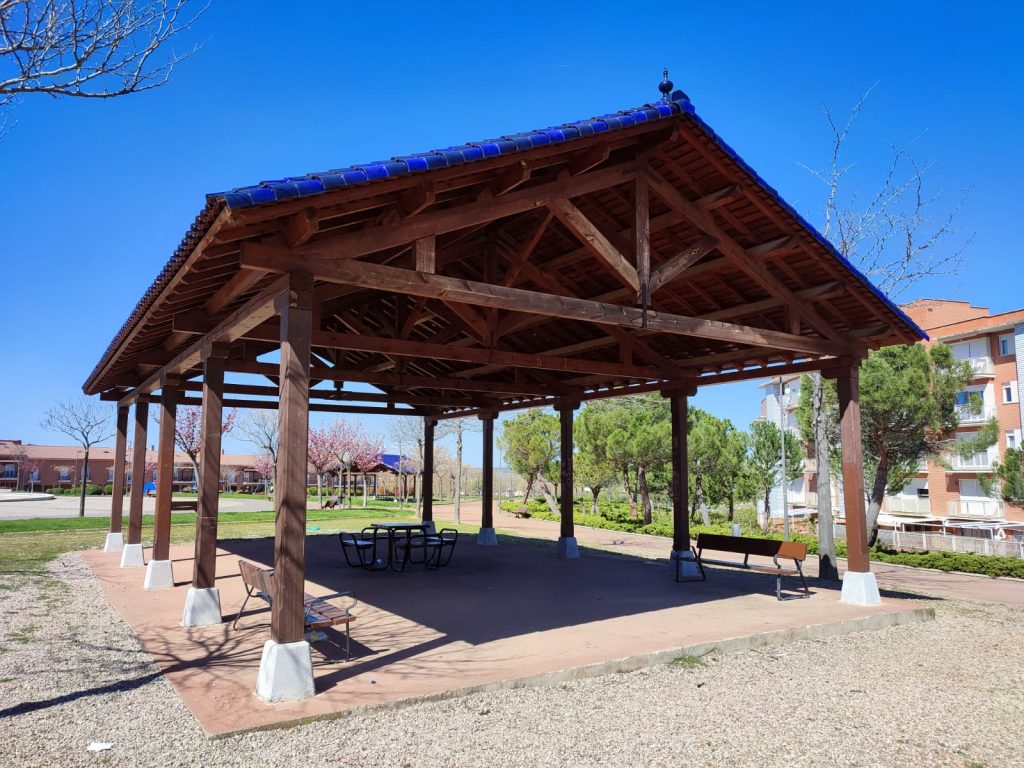

(Cubierta de madera triangulada, imagen original)
