Clase 5:
Estructuras entramadas.
Como ya hemos visto en la página anterior, este tipo de estructuras ya se empleaban hace miles de años, por ejemplo en el Antiguo Egipto (Templo de Luxor). Sin embargo, su popularización no llegó hasta que surgieron nuevos materiales más resistentes y ligeros. De entre estos materiales, los que mayor impacto tuvieron en el mundo de la construcción fueron el acero (una aleación de hierro y carbono) y el hormigón (una mecla de cemento, grava y agua).
(Vigas de acero)

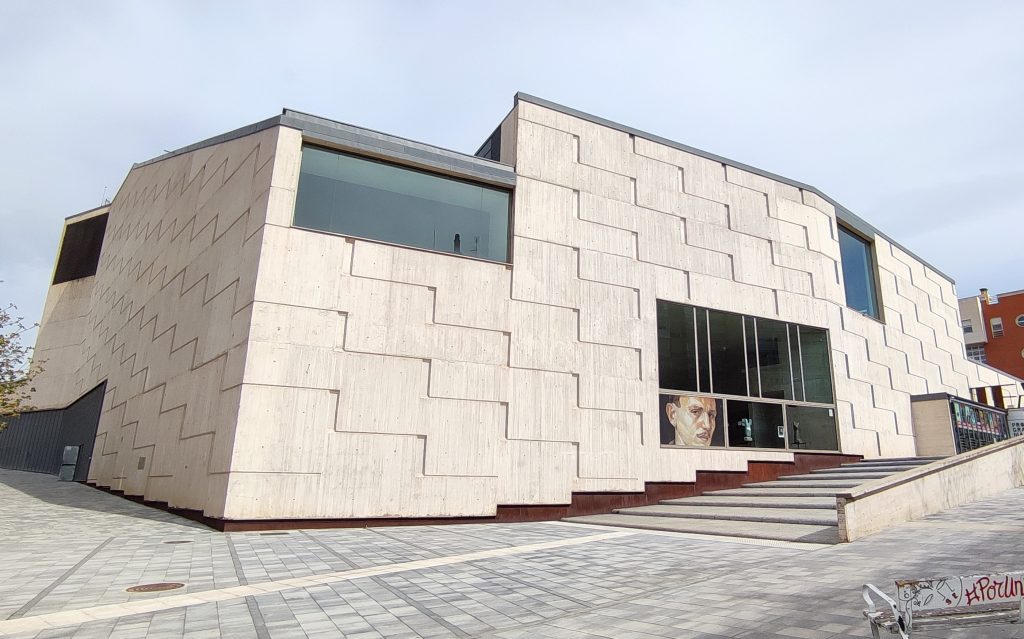

(Edificio de hormigón, imagen original)
Los materiales que se empleaban en la antigüedad o bien era muy pesados, como la piedra, o bien eran poco resistentes, como la madera. En el primer caso se hacía necesaria la presencia de un gran número de columnas, como se ha visto anteriormente en el ejemplo del Templo de Luxor, y en el segundo caso no se lograban estructuras lo suficientemente fuertes. Para solucionar ese problema, como se ha visto en el apartado anterior se empezaron a construir estructuras abovedadas que permitían elevar grandes edificios de piedra con espacios interiores relativamente amplios. Sin embargo, estas estructuras presentaban dos grandes problemas: su construcción requería mucho tiempo y suponían un gran gasto de material, ya que eran necesarias muchísimas piedras talladas a medida y cuya colocación no era ni mucho menos sencilla.

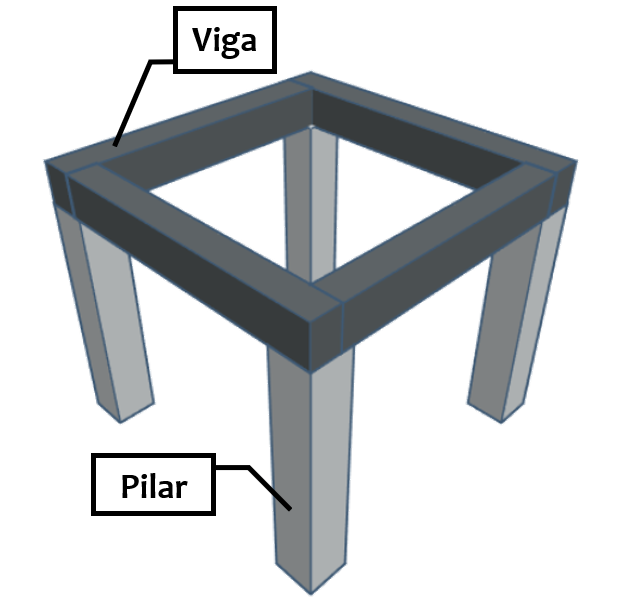

Todo esto cambió cuando el acero y el hormigón comenzaron a fabricarse en grandes cantidades. Gracias a estos materiales fue posible sustituir las estructuras abovedadas por estructuras entramadas formadas por dos elementos básicos:
- Pilares: piezas verticales sobre las que se apoya la estructura.
- Vigas: piezas horizontales que se apoyan sobre los pilares.
Hoy en día, la gran mayoría de los edificios de viviendas y oficinas, así como polideportivos y otras estructuras se construyen a base de pilares y vigas fabricadas de hormigón y acero. Y si te fijas en cualquier obra de tu ciudad podrás comprobar cómo los materiales más empleados, con diferencia, son el hormigón y el acero. Al conjunto de unas barillas de acero recubiertas de hormigón se le denomina hormigón armado:

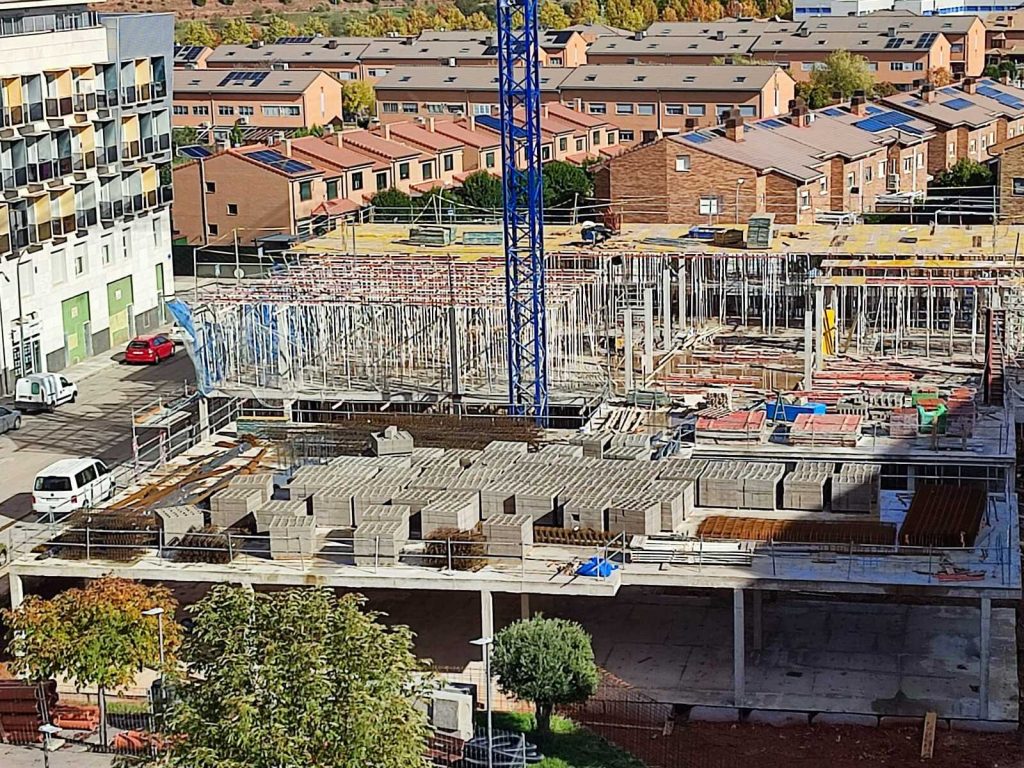

(Construcción de estructura entramada, imagen original)

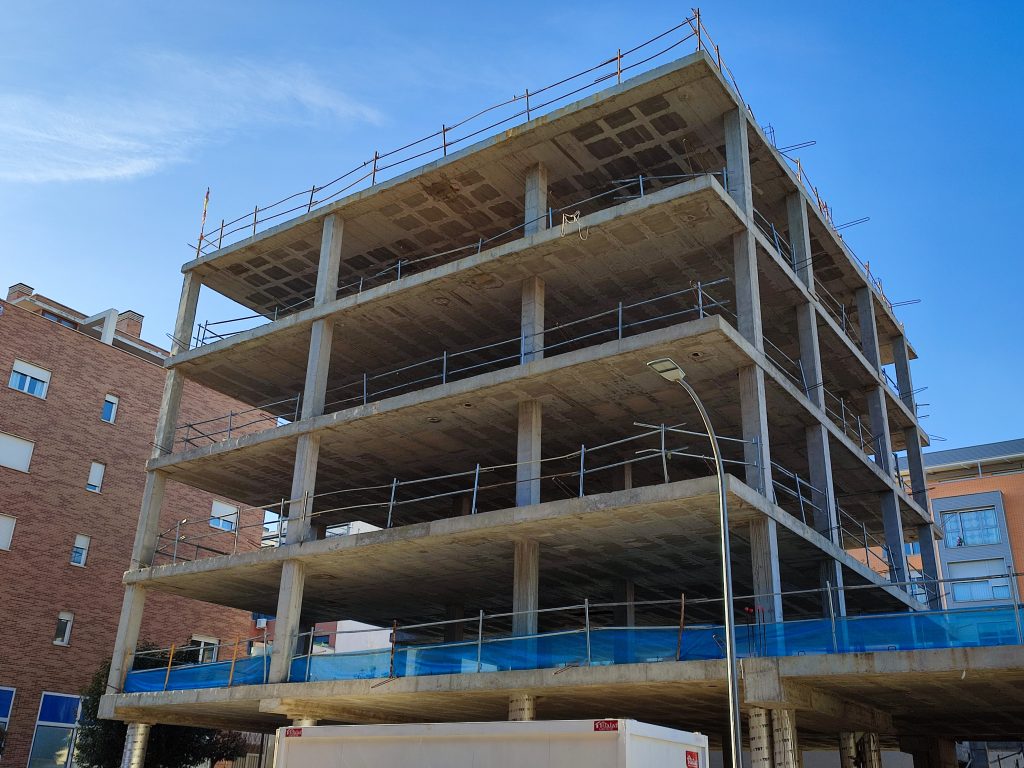

(Construcción de estructura entramada, imagen original)
Como se puede ver en el siguiente gif, además de pilares y vigas, las estructuras entramadas constan de otros elementos:
- Cimientos: suelen consistir en grandes piezas de hormigón sobre las que se asentará el conjunto de la construcción. Dependiendo de si existe una única pieza o pequeñas piezas aisladas se diferencian dos tipos de cimentación:

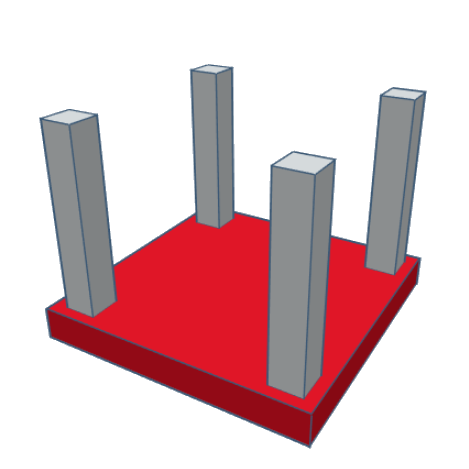

Losa de cimentación

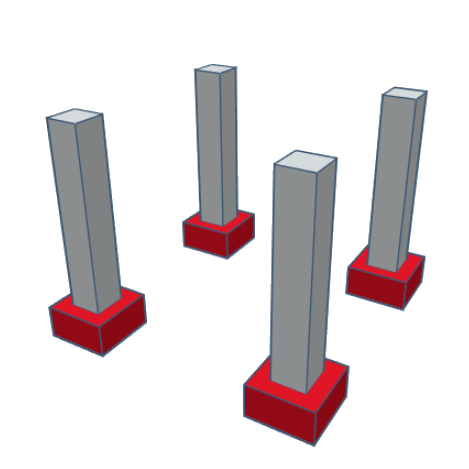

Zapatas
(Imagen original)

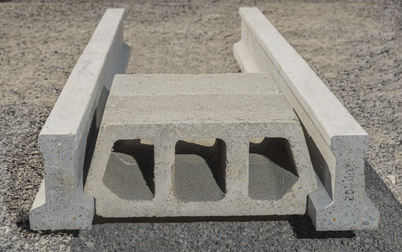

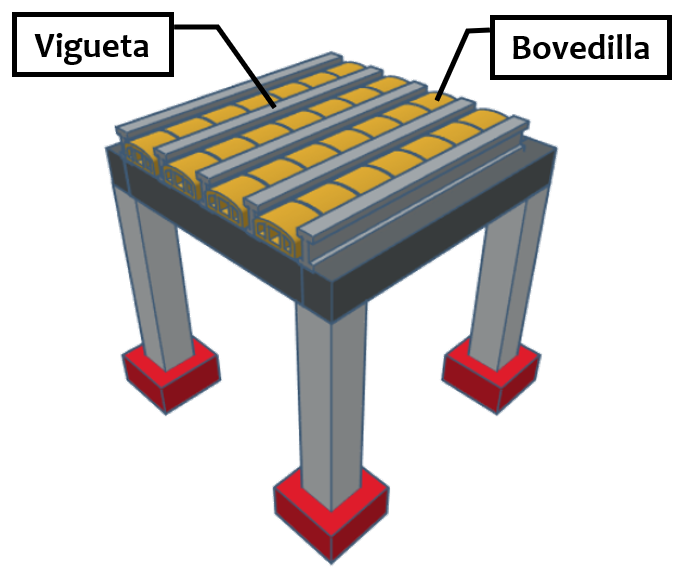

- Vigas secundarias o viguetas: son piezas horizontales que se colocan entre dos vigas principales y entre las cuales se colocan las bovedillas.
- Bovedillas: son las piezas, normalmente de arcilla o cemento, que se colocan entre las viguetas. Sobre ellas se vierte la capa de hormigón que conforma el suelo de cada piso de la estructura.
(Imagen original)

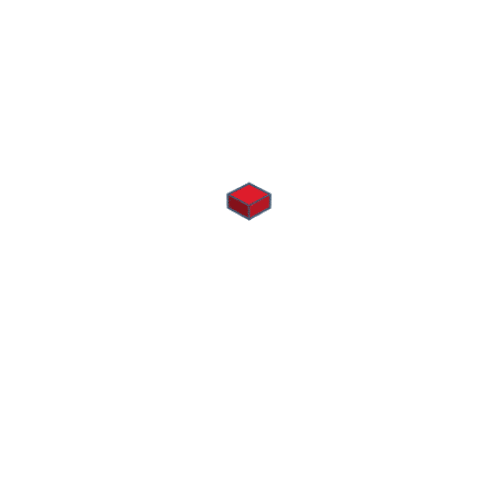

En el siguiente gif se puede ver la secuencia de construcción de una estructura entramada de manera bastante simplificada:
(Imagen original)
Por último, una vez construida la estructura sólo falta recubrir el edificio (con ladrillos, vidrio, baldosas…) y levantar los tabiques que dividirán las distintas estancias:

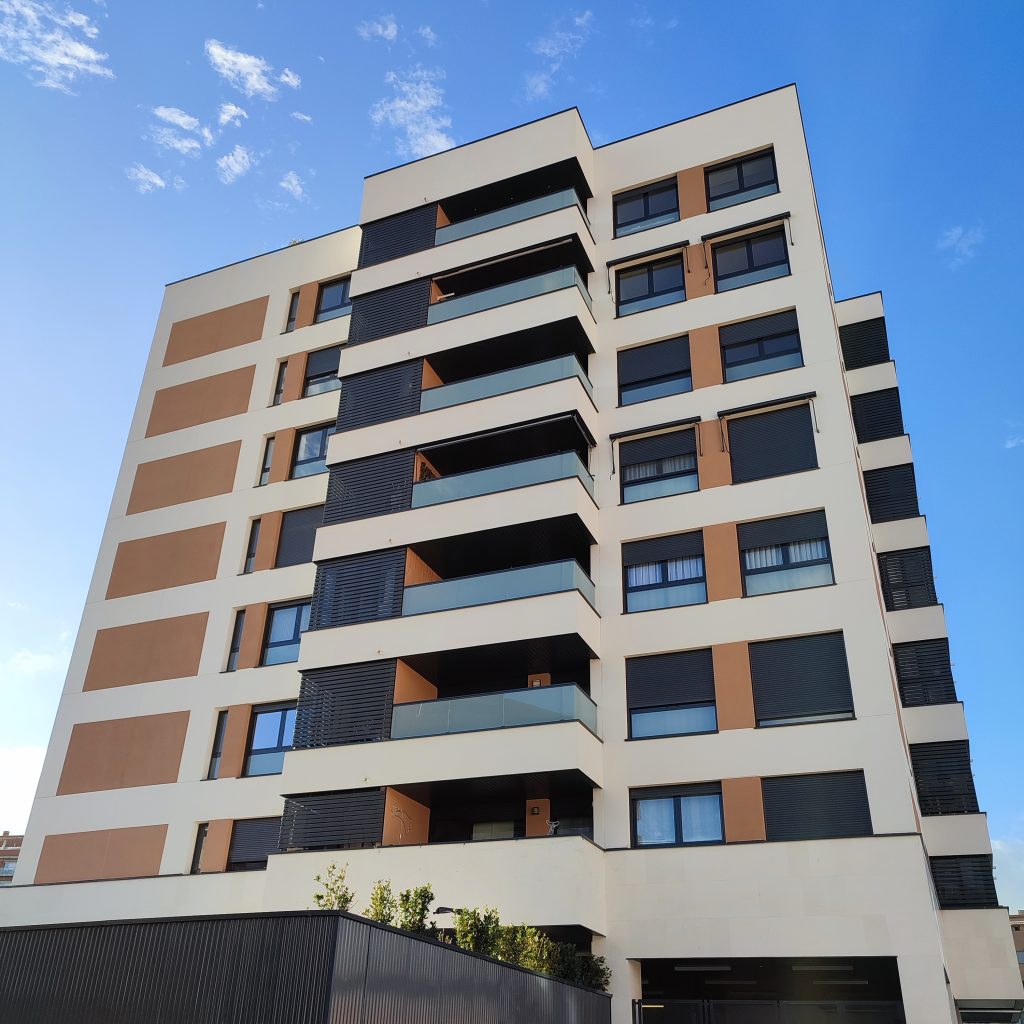

(Edificio, imagen original)

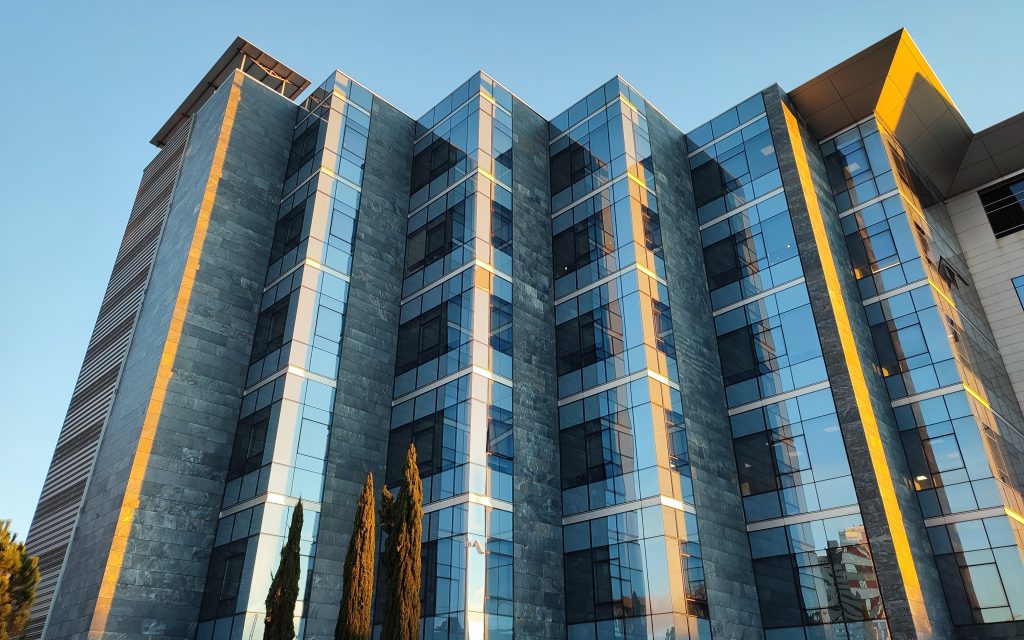

(Edificio recubierto con vidrio, imagen original)
