Clase 7:
Estructuras colgantes.
Son un tipo muy particular de estructuras que se basan en el uso de cables y tirantentes para soportar el peso de los diferentes elementos de la construcción. Sobre todo se emplean en la construcción de puentes, ya que este tipo de estructuras permiten salvar grandes distancias con un gasto de material relativamente bajo.
Hay que diferenciar dos tipos de puentes:
- Los puentes colgantes: son aquellos en los que existen unos cables, habitualmente dos, que se colocan sobre unas torres y que están anclados en sus extremos. De esos cables cuelgan unos tirantes que son a su vez los que soportan el peso de la plataforma y de los vehículos que circulan por ella:
(Partes de un puente colgante, imagen original)
Las siguientes imágenes muestran algunas de las partes de un puente colgante real:

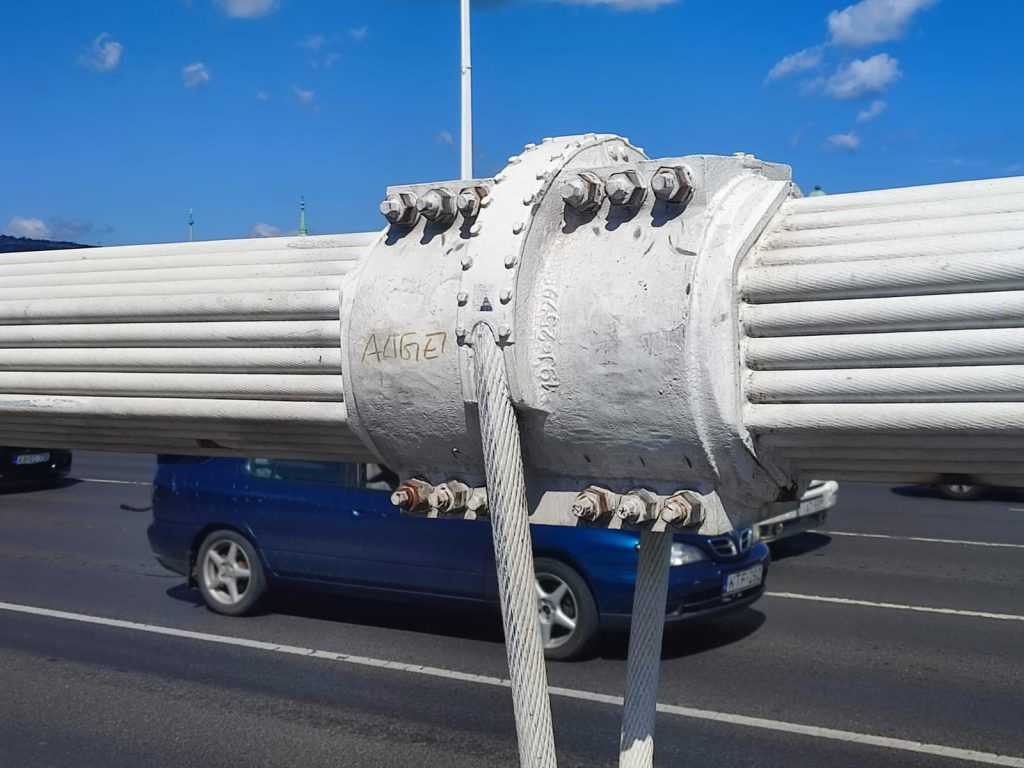

(Amarre de un tirante al cable principal, imagen original)

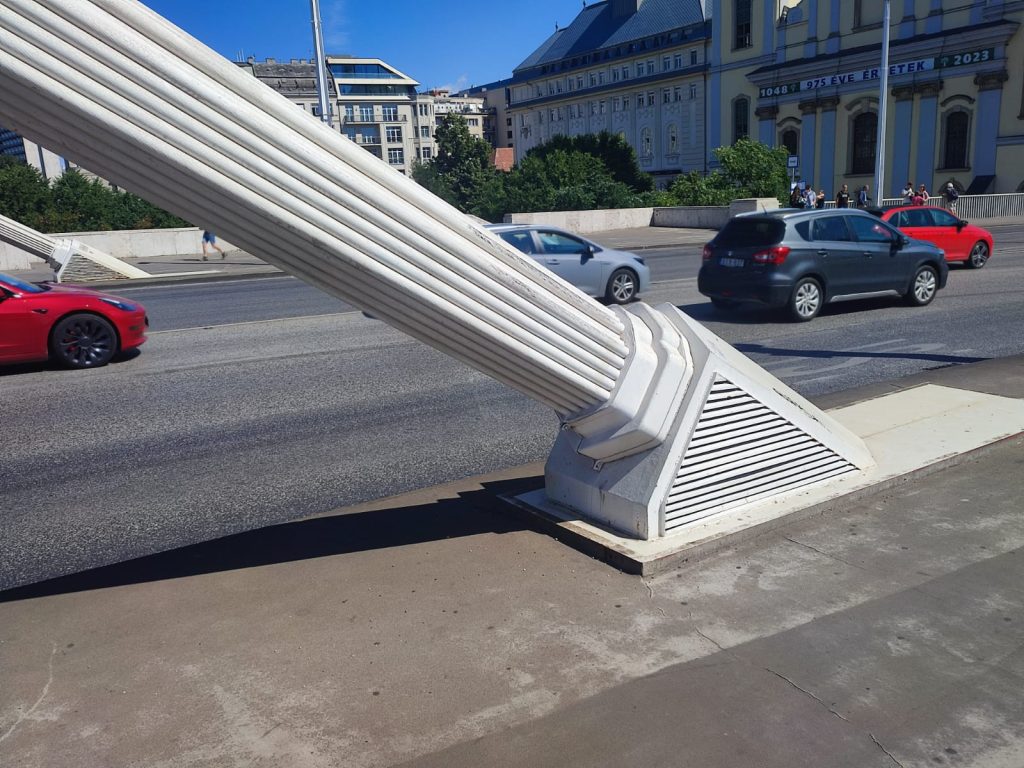

(Anclaje del cable principal de un puente colgante, imagen original)

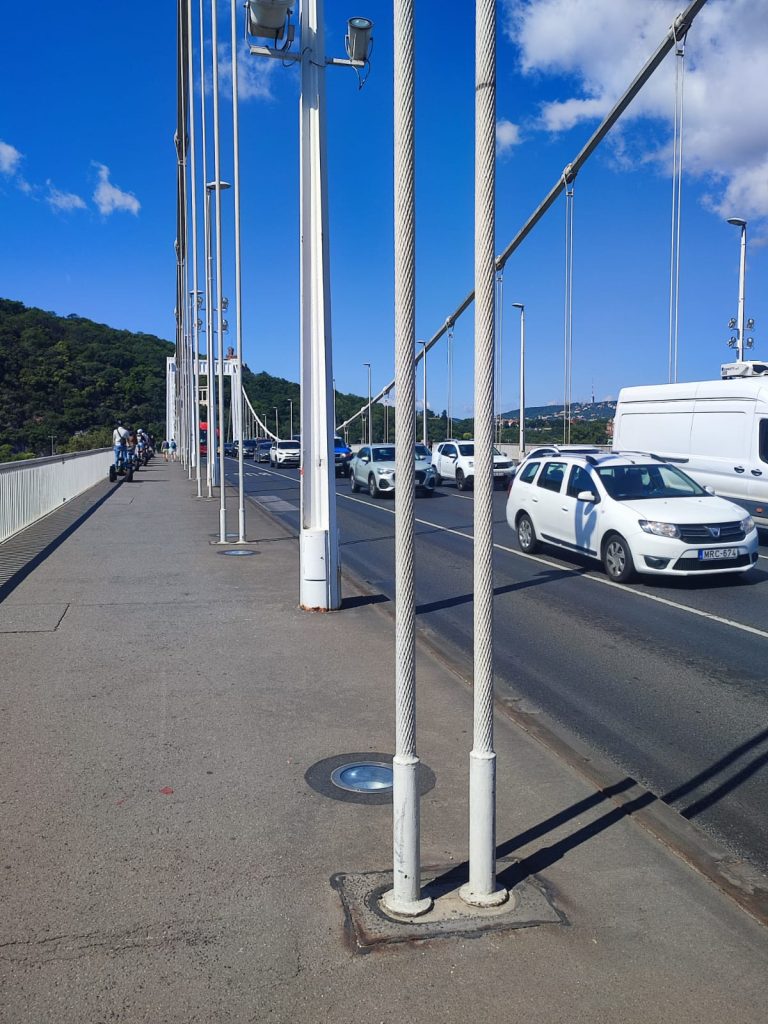

(Amarre de los tirantes a la plataforma del puente, imagen original)

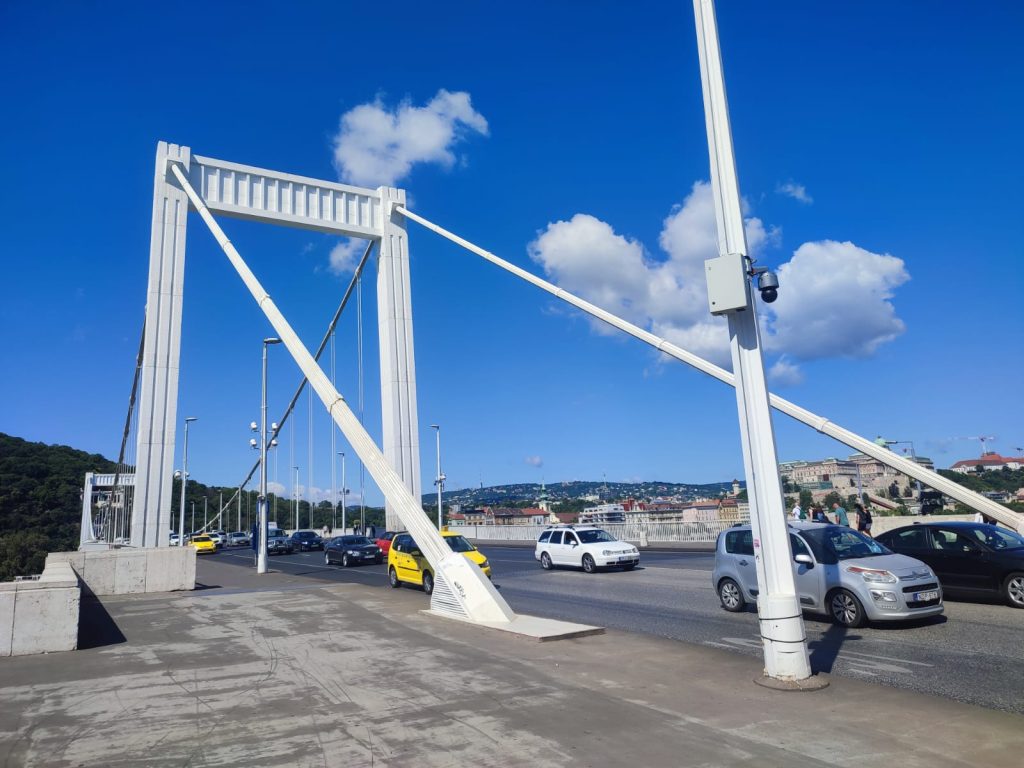

(Puente colgante, imagen original)
El proceso de construcción de un puente colgante es el siguiente:
- Se construyen los pilares.
- Se levantan las torres.
- Se colocan los cables y se fijan a los anclajes.
- Se cuelgan los tirantes de los cables.
- Se colocan las piezas de la plataforma y se fijan a los tirantes.
(Imagen original)
En el siguiente video se explica cómo se lleva a cabo una de las partes más complicadas de la construcción: la colocación de los cables sobre las torres.

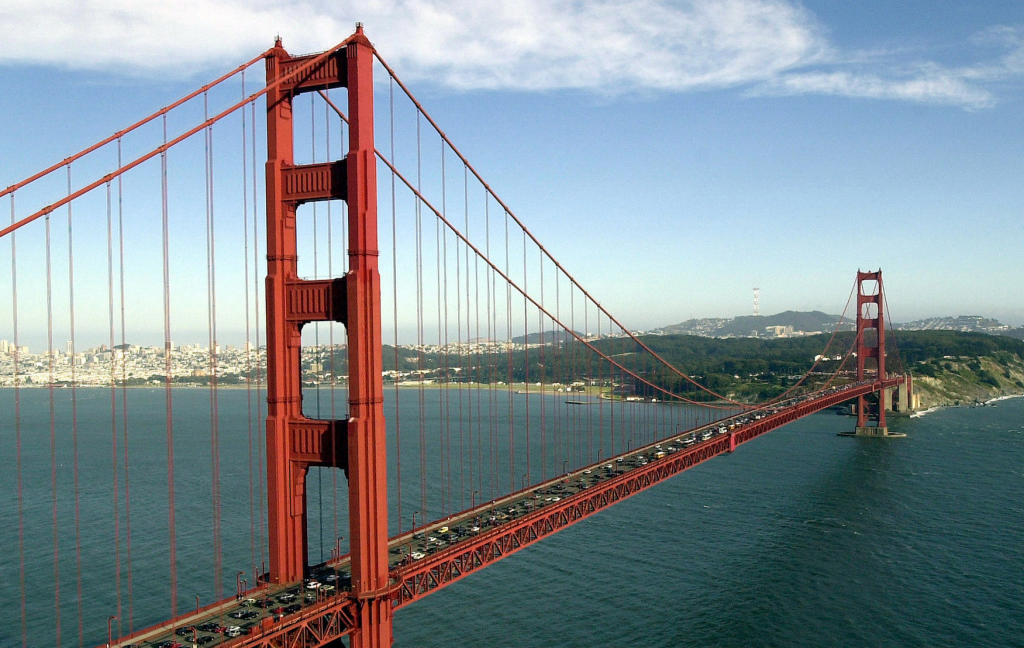

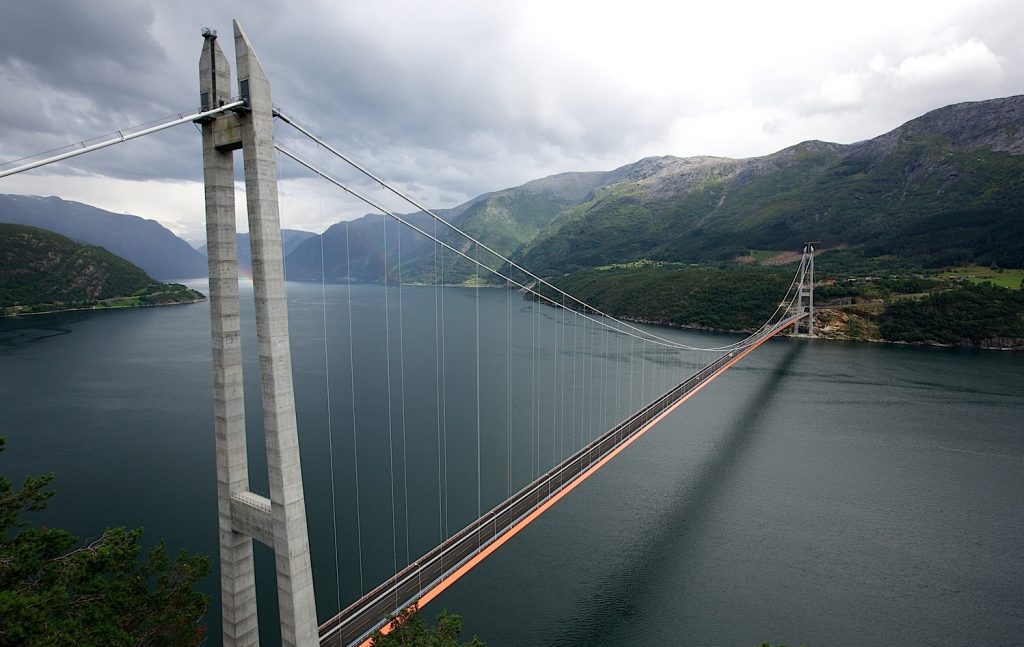

Abajo se pueden ver dos ejemplos de puentes colgantes, el mítico Golden Gate de San Francisco (Estados Unidos) y el puente de Hardanger, que cruza uno de los fiordos de Noruega (el mismo que el del video anterior).
- Los puentes atirantados: son aquellos en los que la estructura se susntenta directamente por medio de unos tirantes que se anclan en un extremo a las torres y en el contrario a la plataforma:

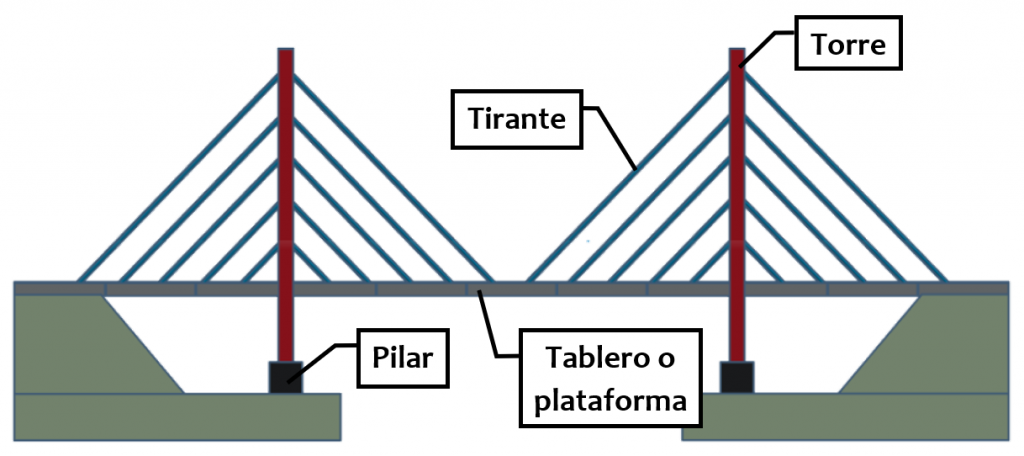

(Partes de un puente atirantado, imagen original)

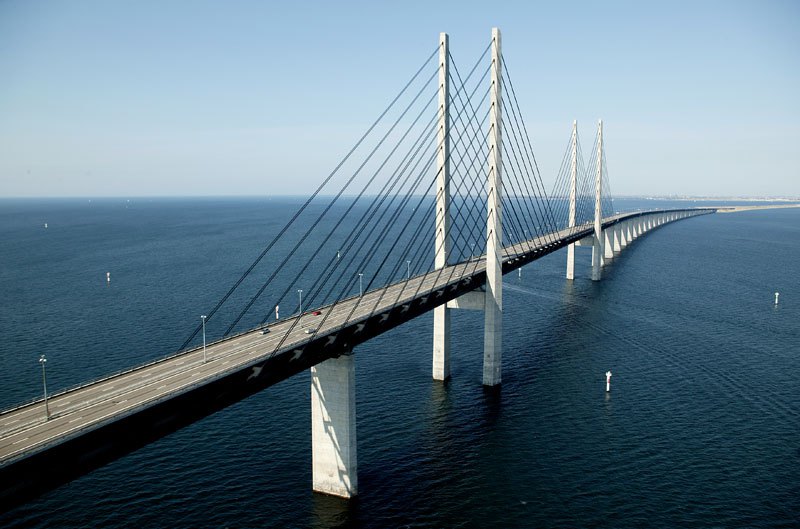

Como se pueden ver en las imágenes de abajo existen diferentes tipos de puente atirantado, pero todos ellos comparten el hecho de que los tirantes unen una torre con la plataforma:

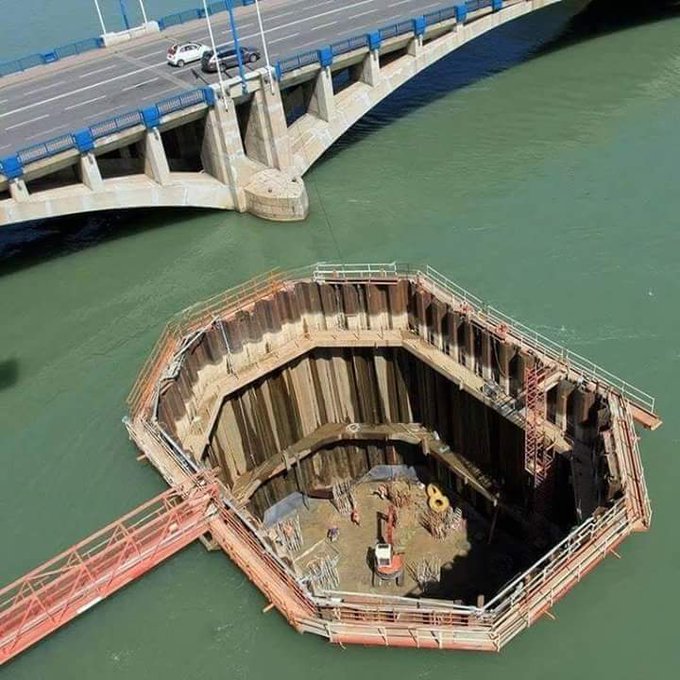

Tanto los puentes colgantes como los atirantados se emplean muy a menudo para conectar dos zonas que están separadas por un río o un mar. En esos casos es necesario apoyar las torres en un terreno que se encuentra completamente sumergido bajo el agua. Para ello es necesario secar una zona, construyendo una especie de cajón para poder extraer el agua de su interior:

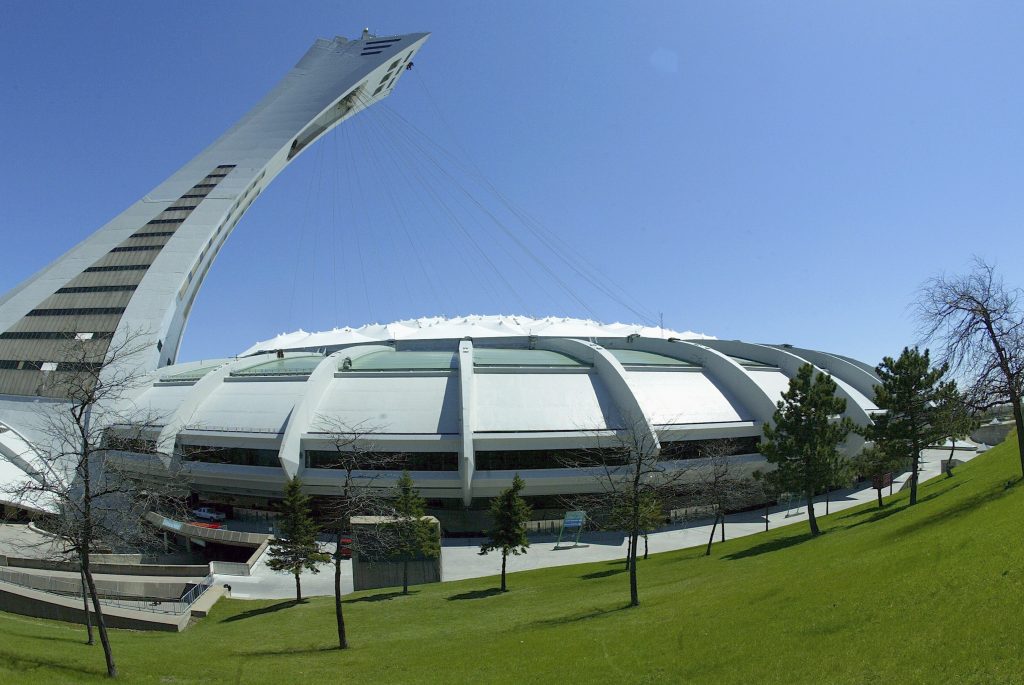

Por último, aunque la aplicación más extendida de las estructuras colgantes es la construcción de puentes, también existen otros tipos de construcciones que hacen uso de tirantes como elemento de sustentación. Un ejemplo es la cubierta del Estadio Olímpico de Montreal, que cuelga de una torre inclinada como se puede ver en la imagen:

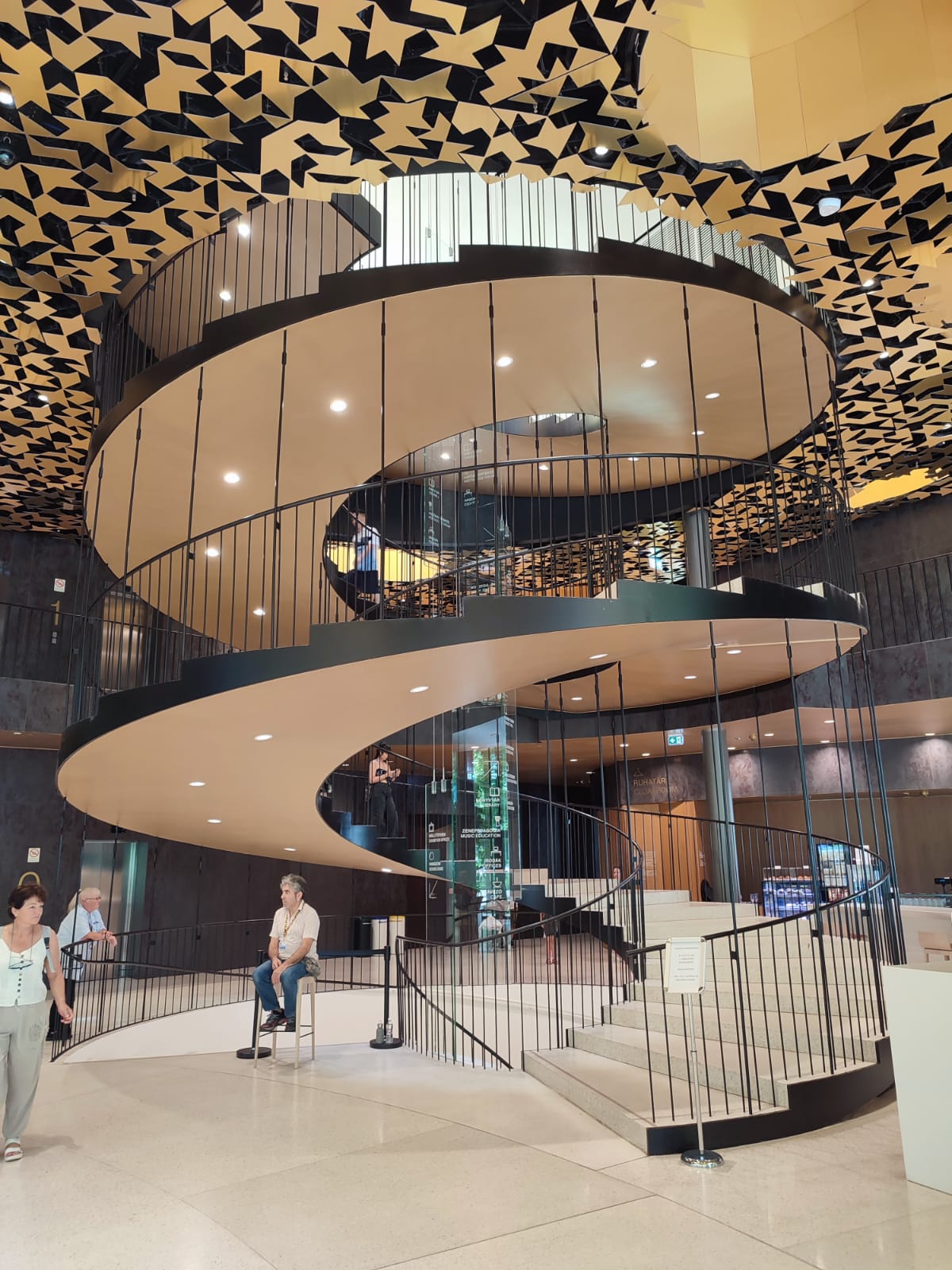

O la escalera colgante de la siguiente imagen, cuyos escalones cuelgan directamente de una serie de cables que se encuentran aparrados al piso superior:
(Escalera colgante en la Casa de la Música de Budapest, imagen original)
*Hacer los ejercicios 5 y 6.
