La ley de Ohm en un circuito con varios componentes.

La única diferencia entre aplicar la ley de Ohm en un circuito de un único componente (como hemos visto en la página anterior) o con varios consiste en que si hay varios componentes resulta necesario calcular la resistencia equivalente. En este tipo de problemas los valores de resistencia eléctrica de todos los componentes siempre va a ser un dato.

Veamos cómo se hace con dos ejemplos:

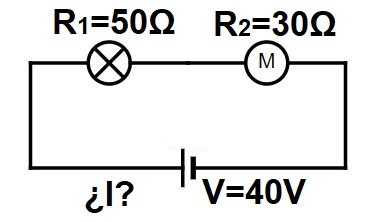

Problema 3: Calcular la intensidad que sale de la pila en el siguiente circuito:

a) Primero se calcula la resistencia equivalente, teniendo en cuenta que es un circuito en serie:

\large R_{eq}=R_{1}+R_{2}=50+30=80\Omega

b) Después se aplica la ley de Ohm para calcular la intensidad.

\large I=\frac{V}{R-{eq}}=\frac{40}{80}=0,5A

---

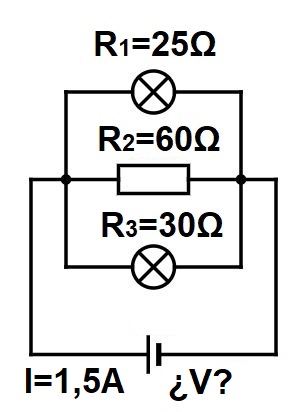

Problema 4: Calcular el voltaje de la pila en el siguiente circuito.

a) Primero se calcula la resistencia equivalente, teniendo en cuenta que es un circuito en paralelo:

\large R_{eq}=\frac{1}{\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}}=\frac{1}{\frac{1}{25}+\frac{1}{60}+\frac{1}{30}}=11,11\Omega

b) Después se aplica la ley de Ohm para calcular el voltaje.

\large V=I \cdot R_{eq}=1,5\cdot11,11=16,67V

Y hasta aquí el tema de electricidad. Si pinchas en el botón encontrarás más ejercicios para repasar.
