Clase 5:
¿Qué es un circuito eléctrico?
Los componentes eléctricos que hemos visto anteriormente por sí solos no sirven de nada.
Llamamos circuito eléctrico a un conjunto de varios componentes eléctricos conectados entre sí mediante conductores, de tal manera que la corriente que sale de la pila (o batería) pueda retornar a esta. Los circuitos eléctricos sí que realizan alguna función en concreto.

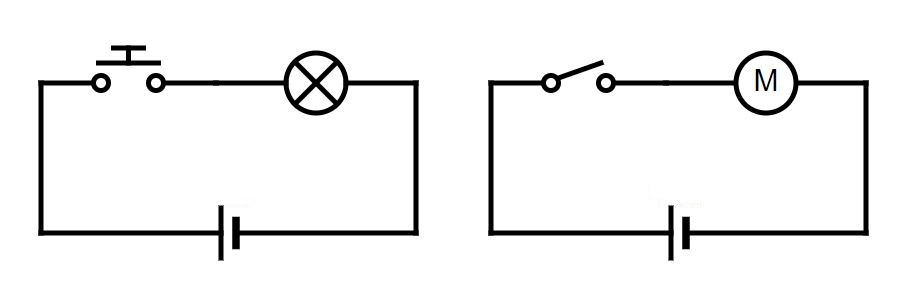

A continuación se muestran dos circuitos muy básicos:
– En el circuito de la izquierda una bombilla es controlada por un pulsador, de tal manera que la bombilla se iluminará al apretar el pulsador.
– En el circuito de la derecha un motor es controlado por un interruptor, de tal manera que en una posición el motor gira y en la otra no.
A través del siguiente enlace https://www.tinkercad.com/things/ahgLjQkeiNt puedes acceder al proyecto de Tinkercad para comprobar el funcionamiento de los circuitos. Para ello haz click en Simular y después en el botón Iniciar simulación.
IMPORTANTE: para poder ejecutar la simulación debes estar registrado en Tinkercad. Es muy sencillo, ya que se puede utilizar tu cuenta personal de gmail y es totalmente gratuito. Si aún no estás registrado haz click en el siguiente link y selecciona Crear cuenta personal (https://www.tinkercad.com/join).
Debido a que no resulta práctico dibujar con detalle cada uno de los componentes de un circuito se suelen utilizar los símbolos vistos anteriormente para dibujar lo que se denomina es esquema eléctrico de un circuito. Los esquemas eléctricos de los dos circuitos anteriores serían:
Como se puede ver, en los esquemas eléctricos los cables se representan con líneas rectas para que sea más sencillo comprender el funcionamiento del circuito.
Formas de conectar componentes en un circuito eléctrico.

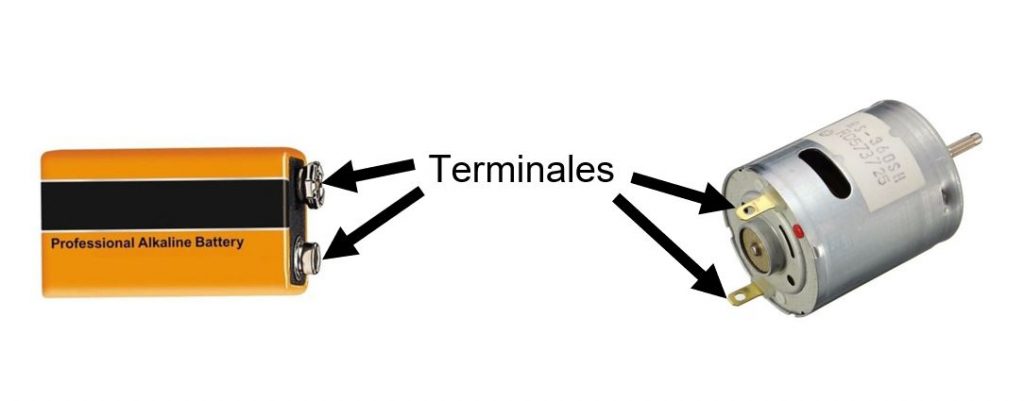

Todos los componentes eléctricos que hemos visto disponen de un terminal (comunmente llamado patilla) por el que entra la corriente eléctrica, denominado terminal de entrada, y de otro terminal por el que sale, denominada terminal de salida.
Dependiendo de a forma en que se conectan los terminales de los componentes de un circuito podemos distintguir dos métodos de conexión:
1) Conexión en serie: si el terminal de salida de un componente se conecta al terminal de entrada del siguiente componente. Es decir, se conecta un componente a continuación de otro. Abajo se pueden ver dos bombillas conectadas en serie:
Cuando se conectan dos o más componentes en serie el número de electrones que sale de la pila es el mismo que el número de electrones que pasan por todos los componentes. Por tanto, en un circuito en serie la intensidad eléctrica en todos los componentes es la misma que sale de la pila.

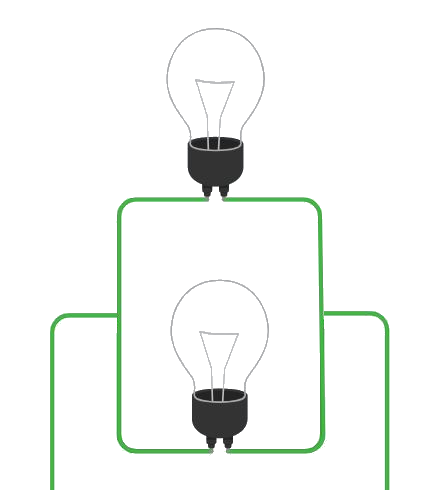

2) Conexión en paralelo: si se conectan entre sí los terminales de entrada y los terminales de salida de varios componentes. Abajo se pueden ver dos bombillas conectadas en paralelo:
Cuando se conectan dos o más componentes en paralelo el número de electrones que salen de la pila y el número de electrones que pasa por los distintos componentes no tiene por qué ser el mismo. Eso se debe a que en un punto los electrones se bifurcan, repartiéndones entre los diferentes componentes, para después volverse a juntar antes de regresar a la pila.
Por tanto, en un circuito en paralelo la intensidad eléctrica en los distintos componentes no es la misma que sale de la pila.

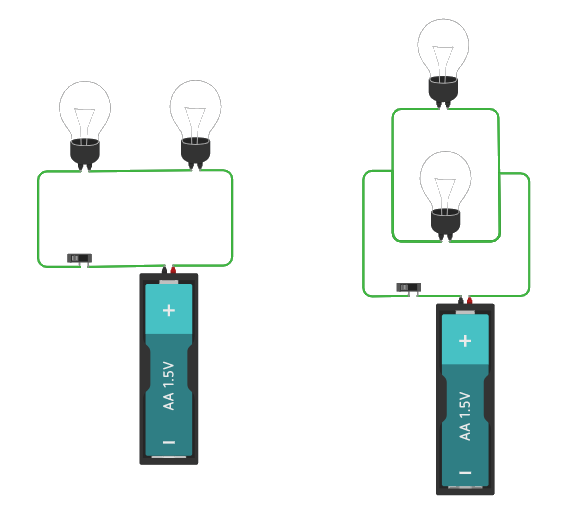

En la siguiente imagen se muestran dos circuitos, el de la izquierda formado por dos bombillas en serie y una pila con interruptor, el de la derecha formado por dos bombillas en paralelo y una pila con interruptor:

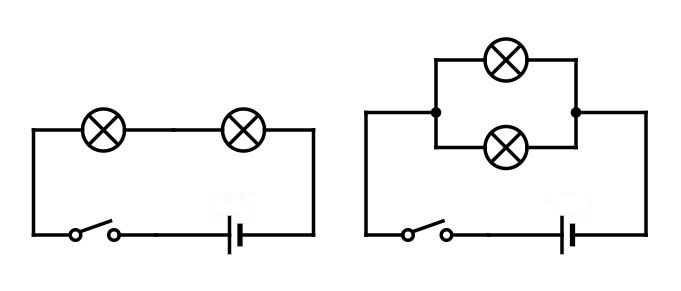

Los esquemas eléctricos de los dos circuitos anteriores serían los siguientes:
A través del siguiente enlace: https://www.tinkercad.com/things/3FgaS7craZK, puedes acceder al proyecto de Tinkercad.
Por último existe un tipo de conexión, denominada conexión mixta, que no es más que una mezcla de los otros dos tipos de conexión. Los siguientes dos circuitos son dos ejemplos de circuitos mixtos, pero existen muchos más:
A través del siguiente enlace: https://www.tinkercad.com/things/aUZdXGvbBgM, puedes acceder al proyecto de Tinkercad.

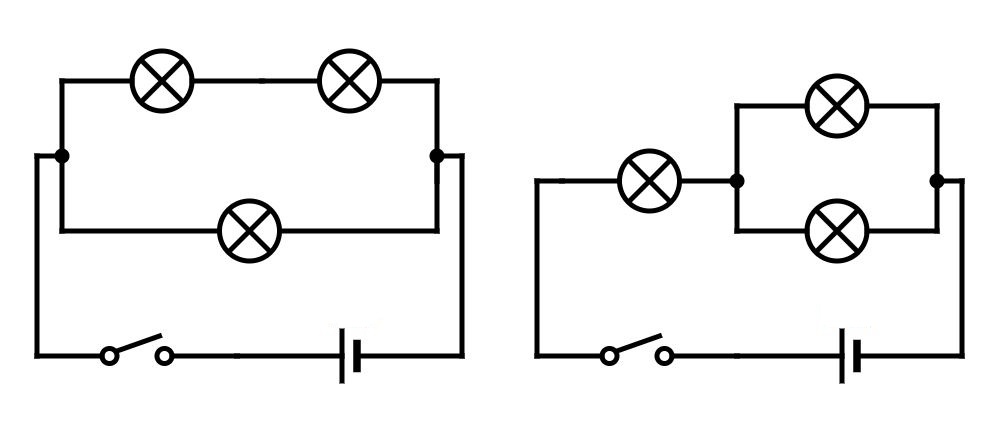

Los esquemas eléctricos de los dos circuitos anteriores serían los siguientes:
