Ficha 4:

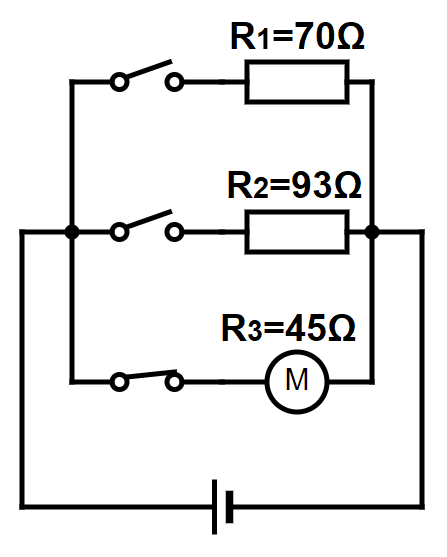

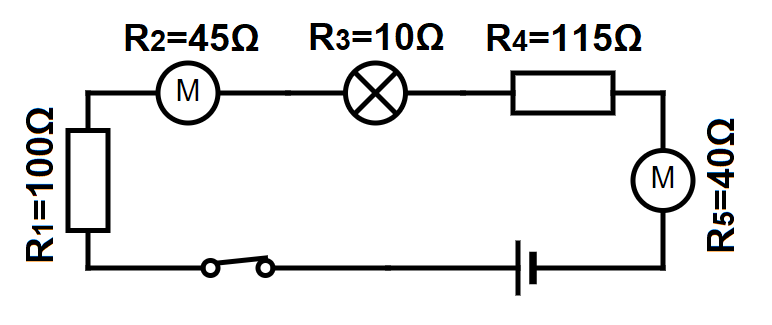

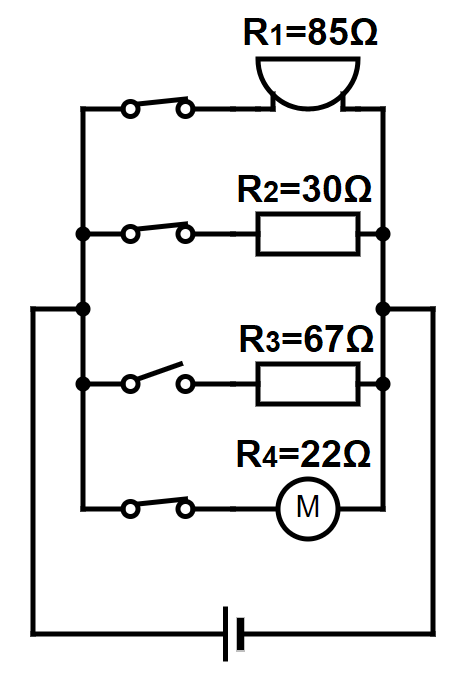

Ejercicio 1: Calcular la resistencia equivalente de los siguientes circuitos. Ten en cuenta que si un interruptor está abierto los componentes de ese cable no deben ser tenidos en cuenta para el cálculo de la resistencia equivalente
a)
b)
c)
d)
e)
f)

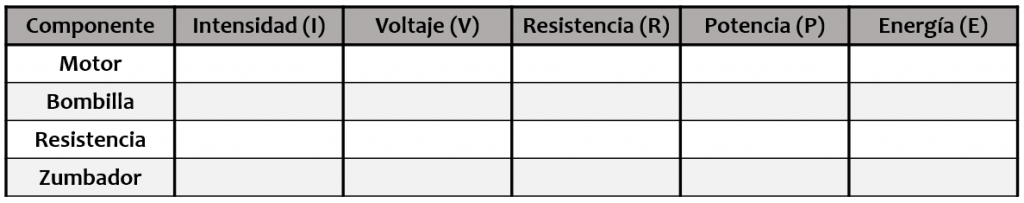

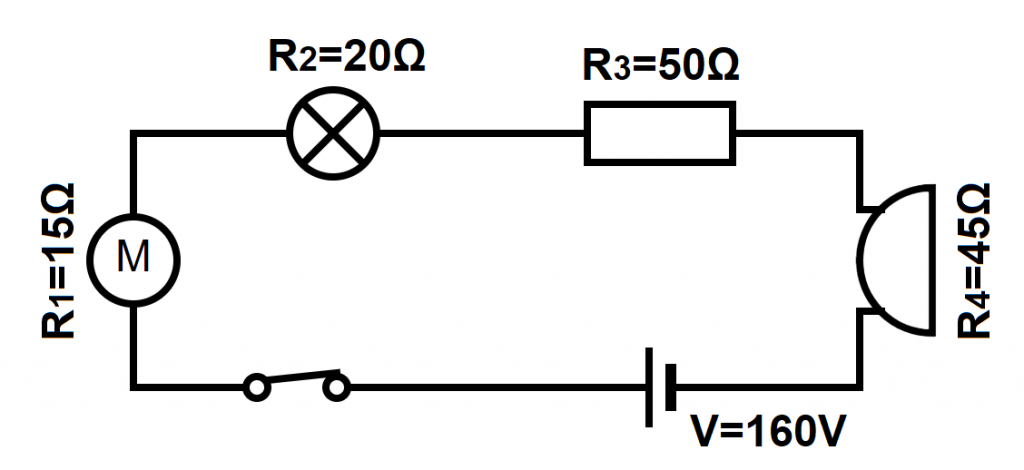

Ejercicio 2: Rellenar la tabla indicando la intensidad, el voltaje, la resistencia, la potencia y la energía, de cada uno de los componentes. Indicar también de qué tipo de circuito se trata (serie/paralelo).
Nota: para el cálculo de la energía gastada considera que el circuito está conectado durante dos minutos.

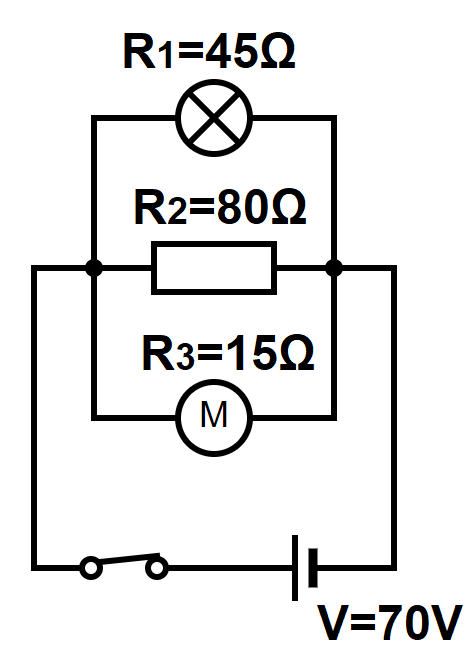

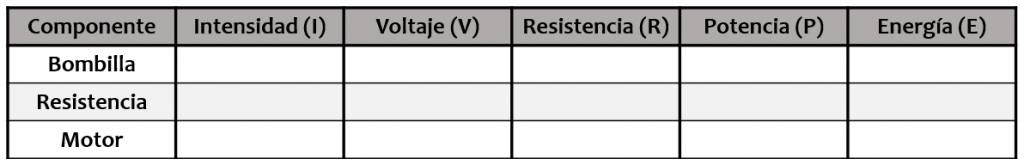

Ejercicio 3: Rellenar la tabla de abajo indicando la intensidad, el voltaje, la resistencia, la potencia y la energía, de cada uno de los componentes. Indicar también de qué tipo de circuito se trata (serie/paralelo).
Nota: para el cálculo de la energía gastada considera que el circuito está conectado durante 20 segundos.
Ejercicio 4: Rellenar la tabla indicando la intensidad, el voltaje, la resistencia, la potencia y la energía, de cada uno de los componentes. Indicar también de qué tipo de circuito se trata (serie/paralelo).
Nota: para el cálculo de la energía gastada considera que el circuito está conectado durante un minuto.

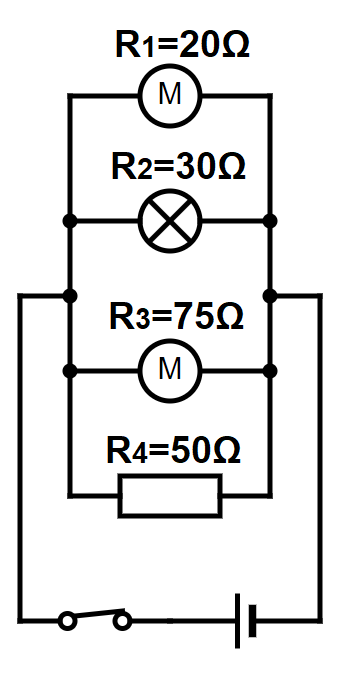

Ejercicio 5: Rellenar la tabla de abajo indicando la intensidad, el voltaje, la resistencia, la potencia y la energía, de cada uno de los componentes. Indicar también de qué tipo de circuito se trata (serie/paralelo).
Nota: para el cálculo de la energía gastada considera que el circuito está conectado durante medio minuto.

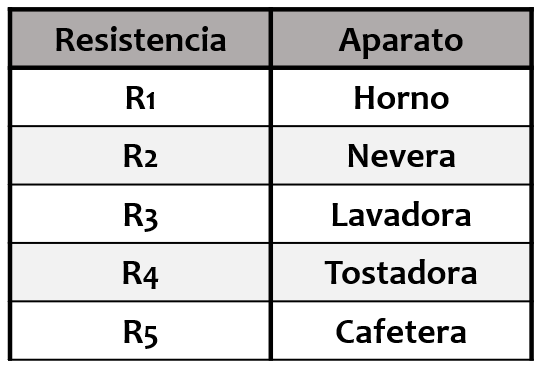

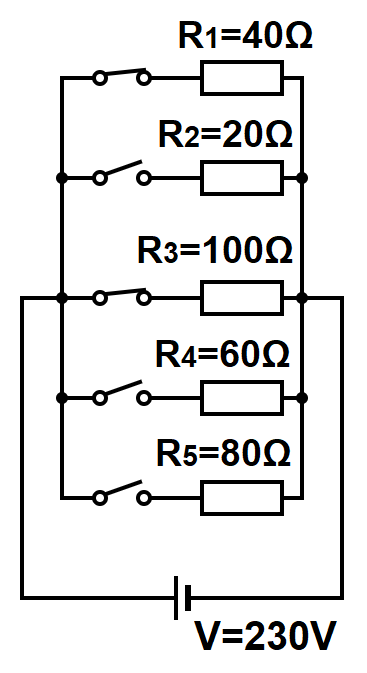

Ejercicio 4: La instalación eléctrica de una vivienda es, básicamente, un circuito en paralelo en el que cada componente puede activarse o desactivarse mediante un interruptor. El siguiente circuito es una versión simplificada en la que sólo se han tenido en cuenta los aparatos de la cocina de una vivienda. Como puedes ver, aunque algunos aparatos dispongan de motores (como la lavadora, por ejemplo) todos ellos se representan mediante una resistencia. En la tabla de la derecha se puede ver el valor de la resistencia de cada uno de los componentes del circuito.

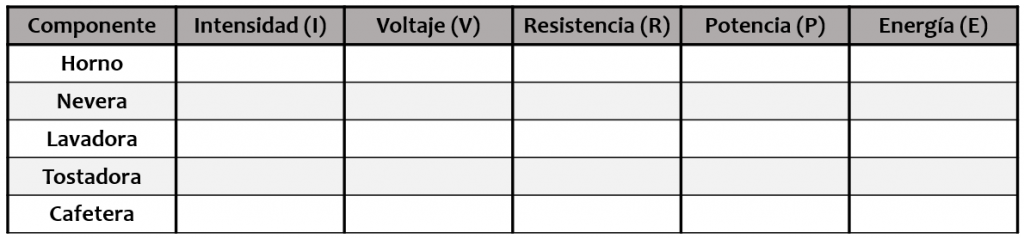

Rellenar la tabla teniendo en cuenta que no todos los interruptores están cerrados. El voltaje del circuito es 230V, que es el que todos los edificios reciben de la red eléctrica (en Europa).
Nota: para el cálculo de la energía gastada considera que el circuito está conectado durante 5 minutos.
