Planos del proyecto.

En esta parte no nos vamos a detener ya que se ha estudiado en detalle en el tema Dibujo técnico. Sólo mencionaremos que se suelen distinguir dos tipos de plano:

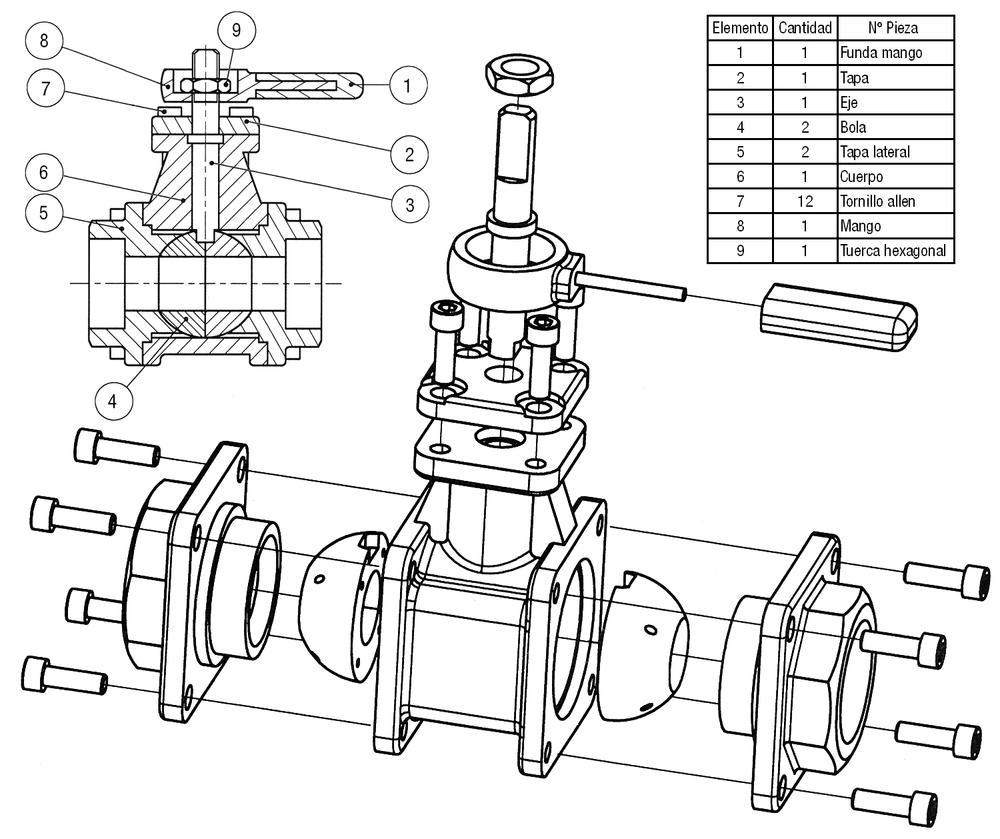

a) Los planos de conjunto: que son representaciones del conjunto de la obra u objeto que se está desarrollando. Suelen representarse en perspectiva, aunque un plano de la planta de una vivienda también puede considerarse un plano de conjunto. Abajo se puede ver un plano de conjunto de una válvula de bola en perspectiva y una sección del conjunto que permite ver cómo es este en el interior:

---

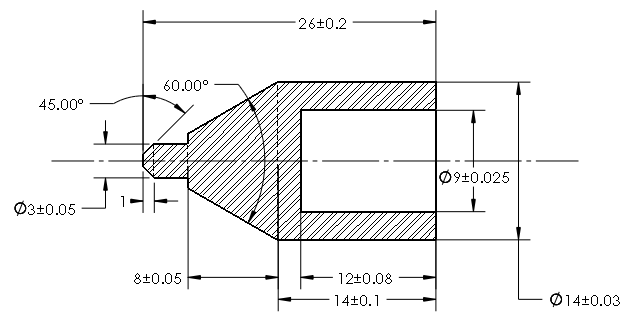

b) Los planos parciales: que son representaciones de ciertas partes de la obra u objeto que necesitan representarse con mayor detalle. Este tipo de planos suelen estar perfectamente acotados e incluso pueden incluir las tolerancias de la pieza, es decir, el error que se puede cometer en su fabricación para que cumpla su función.

---

Presupuesto económico.

El presupuesto es la planificación económica del proyecto. Para que un proyecto tecnológico sea exitoso es importante haber calculado cuál va a ser el coste del proyecto, que incuirá:

• La compra de los materiales.
• El pago de los salarios de los trabajadores.
• Los consumos de electricidad, agua…
• El pago de licencias de programas de ordenador.
• …

Esta planificación es fundamental a la hora de estimar cuánto dinero es necesario para llevar a cabo un proyecto. Imagina que, a mitad de proyecto, nos damos cuenta de que no tenemos recursos económicos suficientes para continuar y nos vemos obligados a dejar el trabajo a medias. Eso es lo que se trata de evitar con la realización del presupuesto.

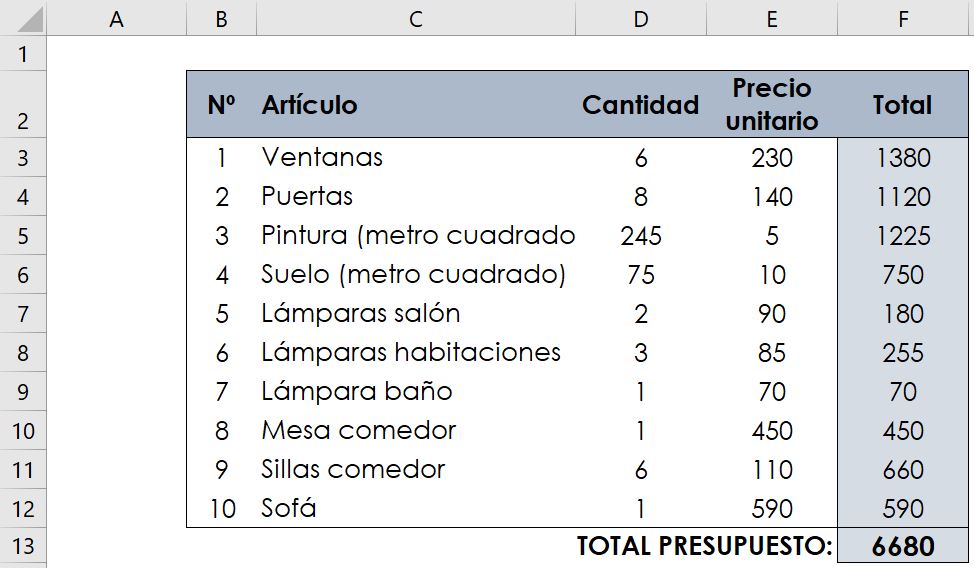

Un programa que puede resultar muy útil a la hora de realizar nuestro presupuesto es Excel, ya que nos facilitará mucho la realización de los cálculos necesarios. Abajo puedes ver un ejemplo de tabla que contiene el presupuesto de una pequeña reforma de vivienda:

En este tipo de tablas se suelen incluir, al menos las columnas de arriba: concepto/artículo, cantidad, precio unitario, total de cada artículo. Las operaciones que habrá que incluir en el Excel son:

• Calcular el coste total de cada artículo multiplicando la cantidad por el precio unitario. Si por ejemplo quieres que en la celda F3 aparezca el resultado de multiplicar las celdas D3 y E3 tendrás que escibir la siguiente fórmula en la celda F3: =D3*E3

• Calcular el total del presupuesto sumando los totales de todos los artículos. Si por ejemplo quieres sumar las celdas desde la F3 hasta la F12 y que el resultado aparezca en la celda F13, tendrás que escribir la siguiente fórmula en la celda F13: =SUMA(F3:F12)
