Ejercicio 5: Polea.
Una polea es una rueda colcoada en un eje que se usa para elevar pesos más cómodamente tirando de una cuerda o de un cable. La rueda de una polea debe tener un agujero para poder introducir el eje y una ranura en todo su perímetro para evitar que el cable se salga.

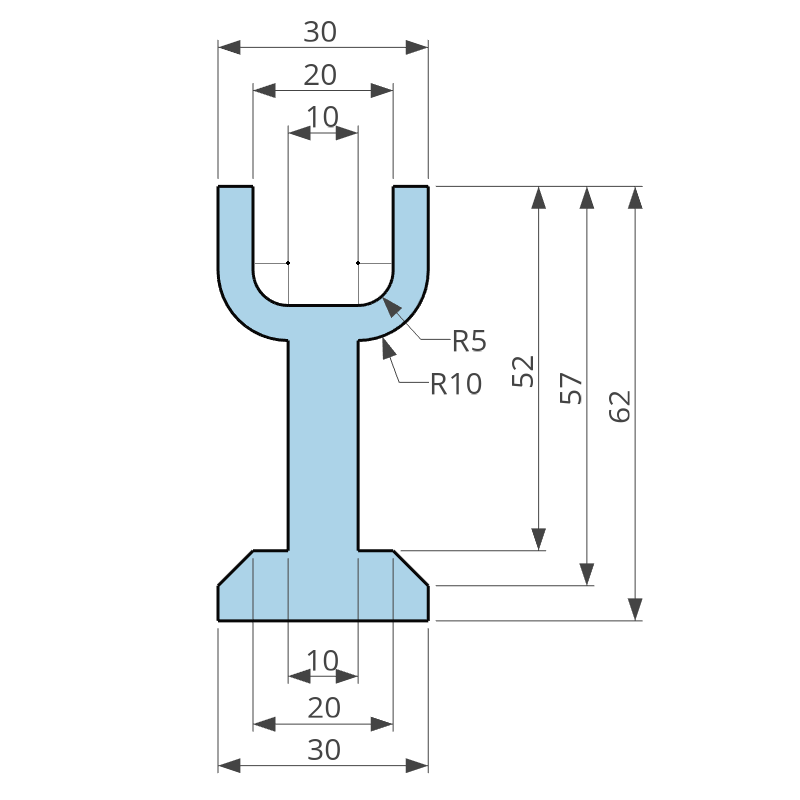

Este ejercicio consiste en diseñar la rueda de una polea con las medidas indicadas a la derecha.

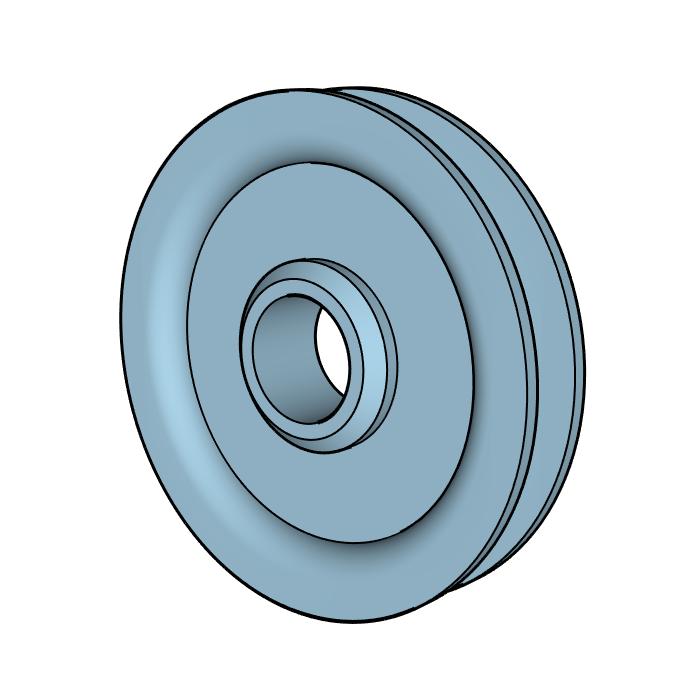

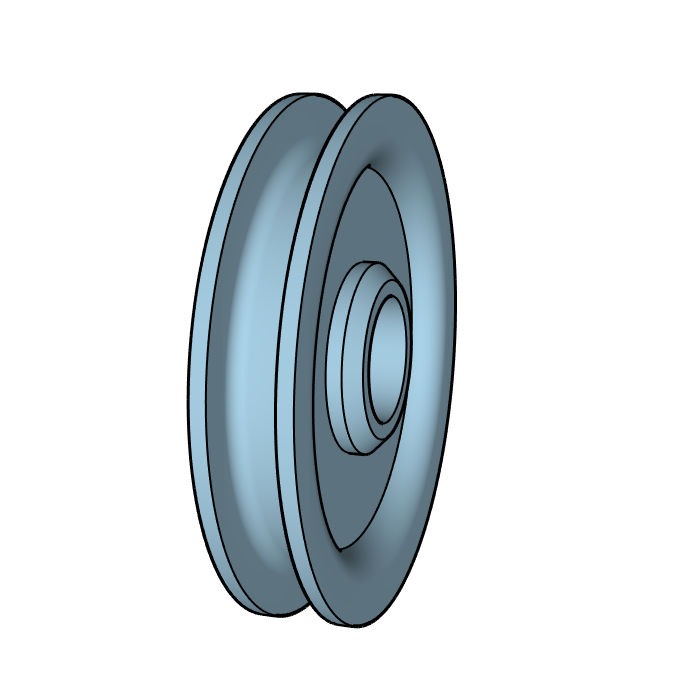

Para ello debes tener en cuenta que la figura es un sólido de revolución. Esto significa que puede formarse haciendo rotar una figura plana alrededor de un eje. La iamgen de la derecha muestra precisamente la figura que genera la polea de las imágenes de arriba. También debes tener en cuenta que el agujero para el eje de la polea debe tener un diámetro de 40mm.
