Ejercicio 3: Biela de un motor.

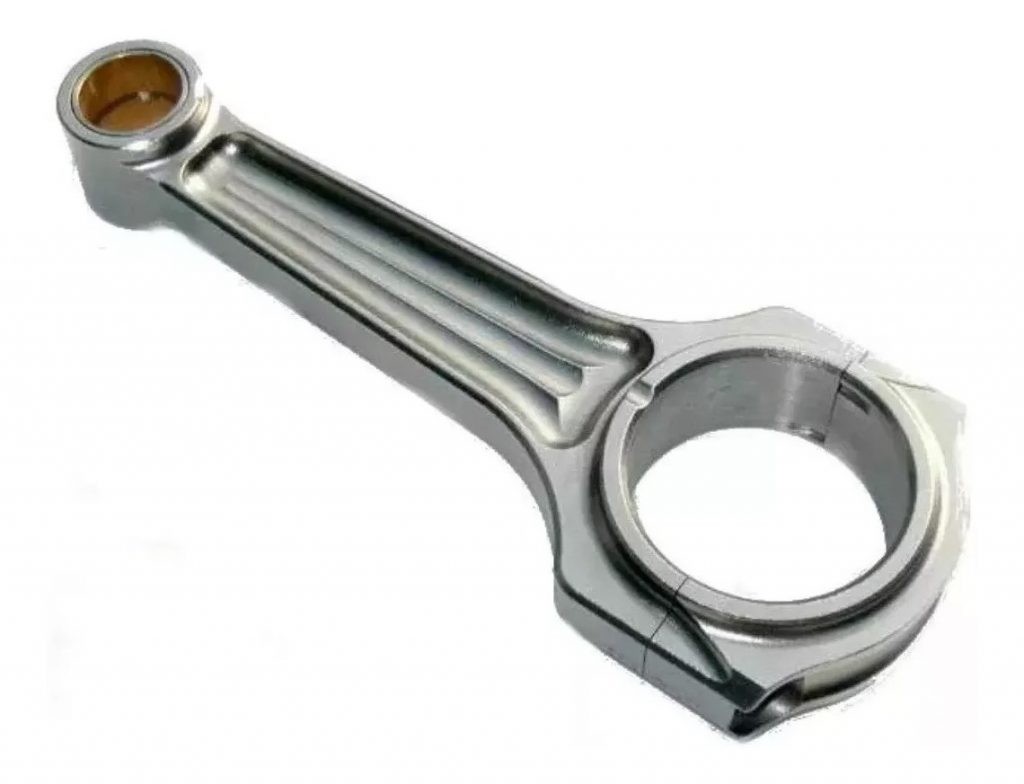

Las bielas son una parte fundamental de cualquier motor de combustión, ya que son las encargadas de conectar los pistones, que se mueven de arriba a abajo debido a las explosiones del combustible, al cigüeñal, que es el eje que tranmite el movimiento rotatorio a las ruedas. Como puedes ver en la imagen de la izquierda, básicamente, una biela es una pieza de acero con dos agujeros, uno para el pistón y otro para el cigüeñal.

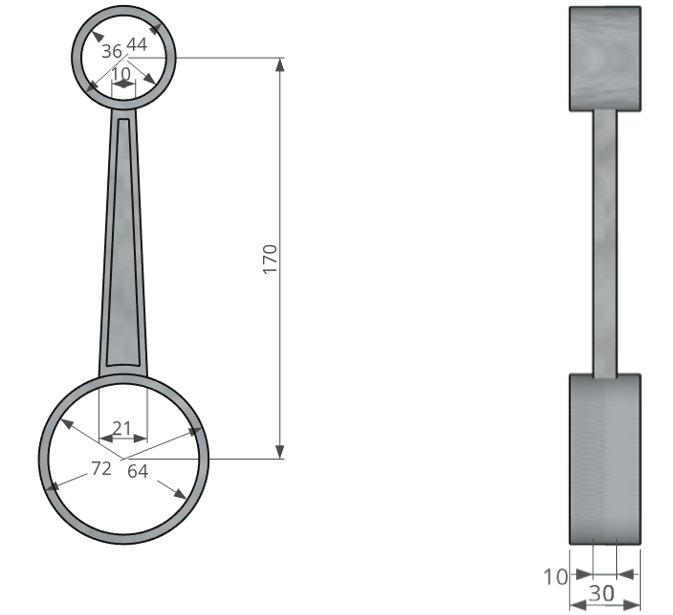

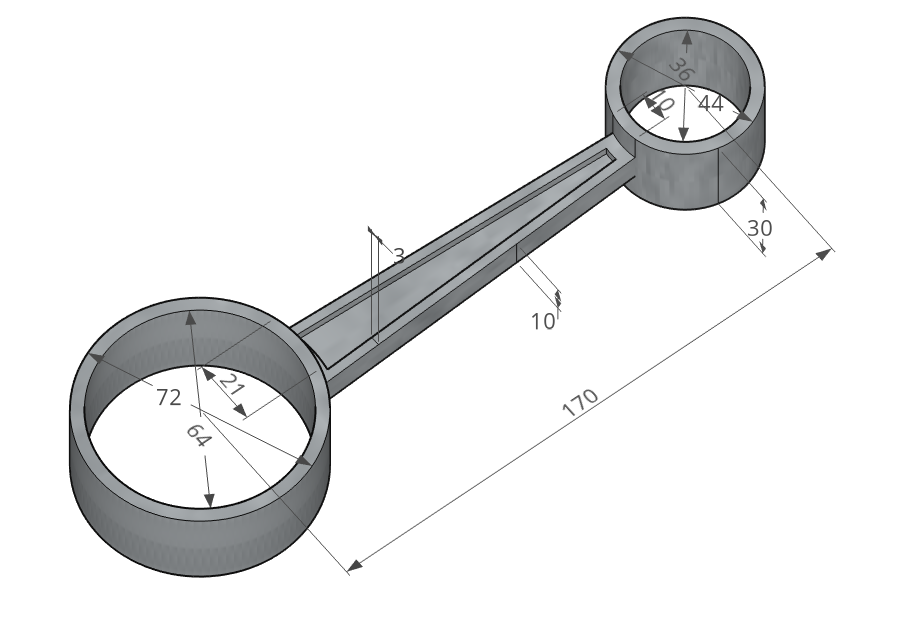

Abajo puedes ver una imagen en perspectiva del modelo así como dos de sus vistas: alzado y perfil. En este ejercicio debes dibujar el modelo de la biela teniendo en cuenta las medidas indcadas abajo, acotar el modelo y tomar una imagen del conjunto en perspectiva.
