Ficha 6:
Resolver los siguientes ejercicios sobre trenes de engranajes simples y compuestos.

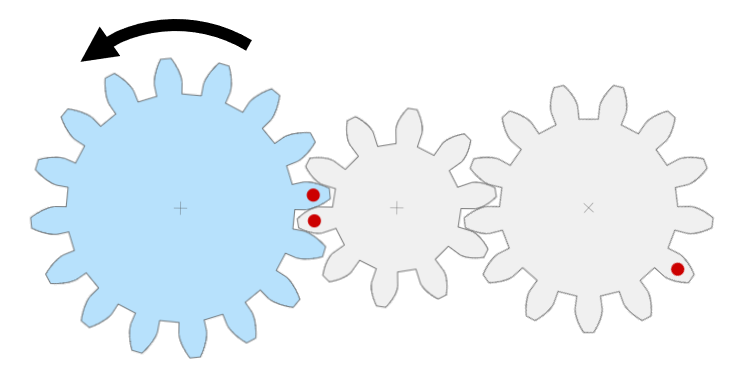

Problema 1: Calcular la relación de transmisión del siguiente tren de engranajes, contando directamente el número de dientes de cada rueda en el dibujo, e indicar con una flecha el sentido de giro de cada rueda. Ten en cuenta que la rueda motriz es la de más a la izquierda.

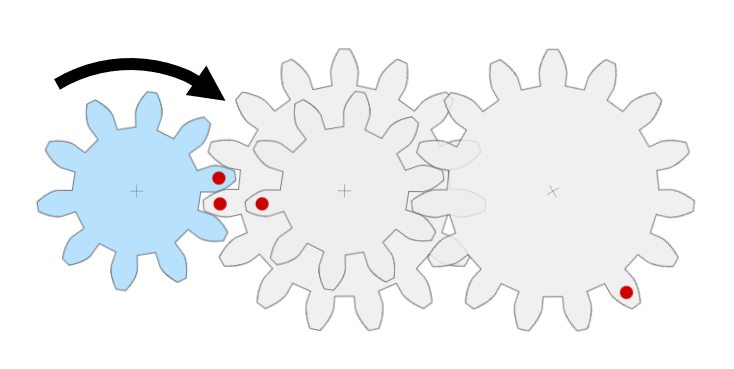

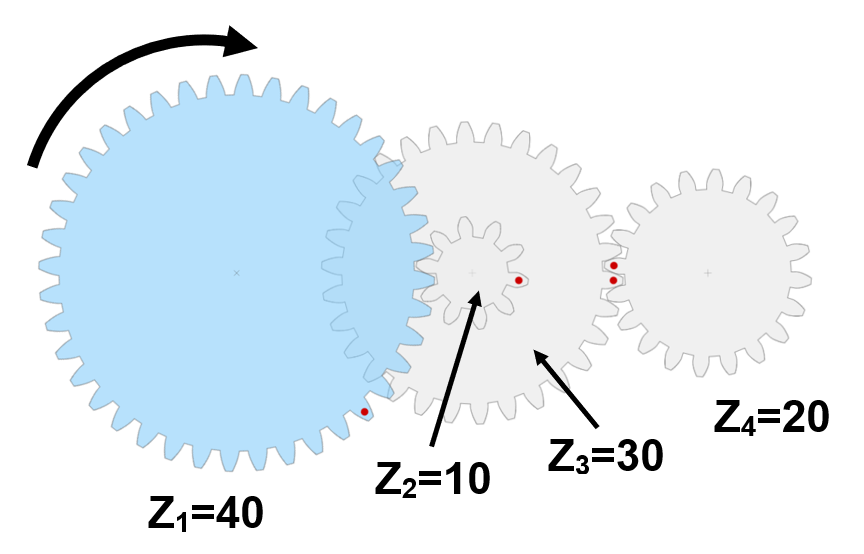

Problema 2: Calcular la relación de transmisión del siguiente tren de engranajes, contando directamente el número de dientes de cada rueda en el dibujo , e indicar con una flecha el sentido de giro de cada rueda. Ten en cuenta que la rueda motriz es la de más a la izquierda.
Nota: las dos ruedas pequeñas y las dos ruedas grandes tienen el mismo número de dientes.

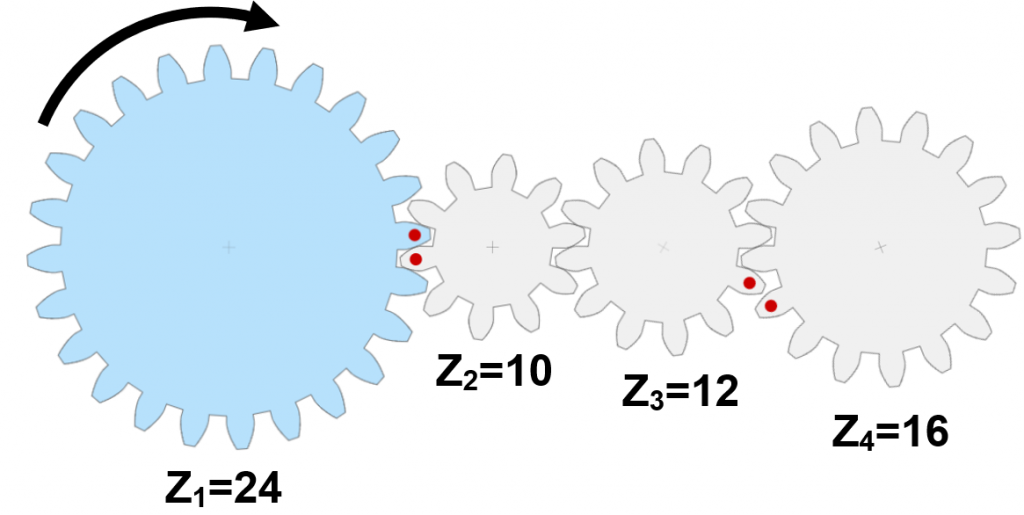

Problema 3: Calcular la relación de transmisión del siguiente tren de engranajes (en este caso se da el número de dientes de cada rueda) e indicar con una flecha el sentido de giro de cada rueda. Ten en cuenta que la rueda motriz es la de más a la izquierda.
Problema 4: Calcular la relación de transmisión del siguiente tren de engranajes e indicar con una flecha el sentido de giro de cada rueda. Ten en cuenta que la rueda motriz es la de más a la izquierda.

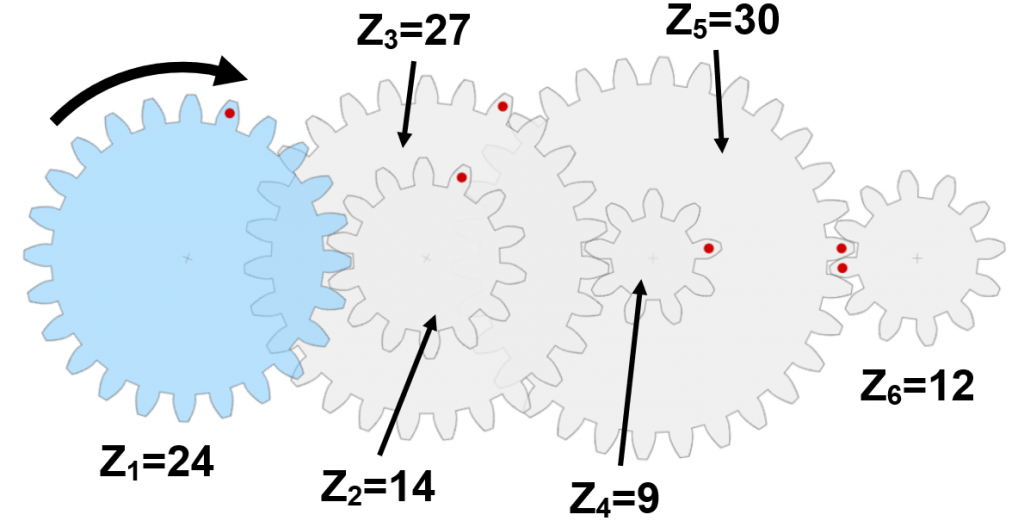

Problema 5: Calcular la velocidad angular de la rueda más a la derecha del tren de engranajes del dibujo sabiendo que la rueda motriz (la de mas a la izquierda) gira a 1000rpm. Indicar con flechas el sentido de giro de cada rueda.

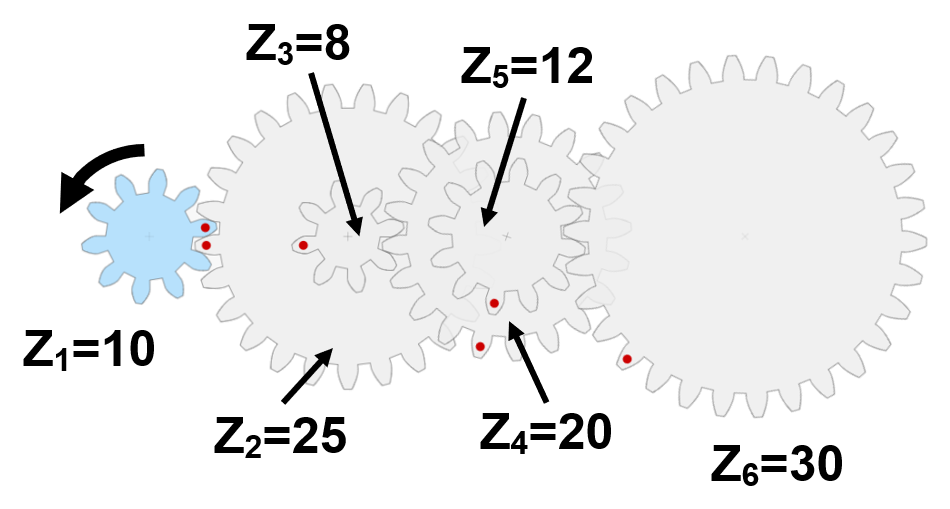

Problema 6: Calcular la velocidad de la rueda más a la derecha del tren de engranajes del dibujo sabiendo que la rueda motriz (la de mas a la izquierda) gira a 3000rpm. Indicar con flechas el sentido de giro de cada rueda.

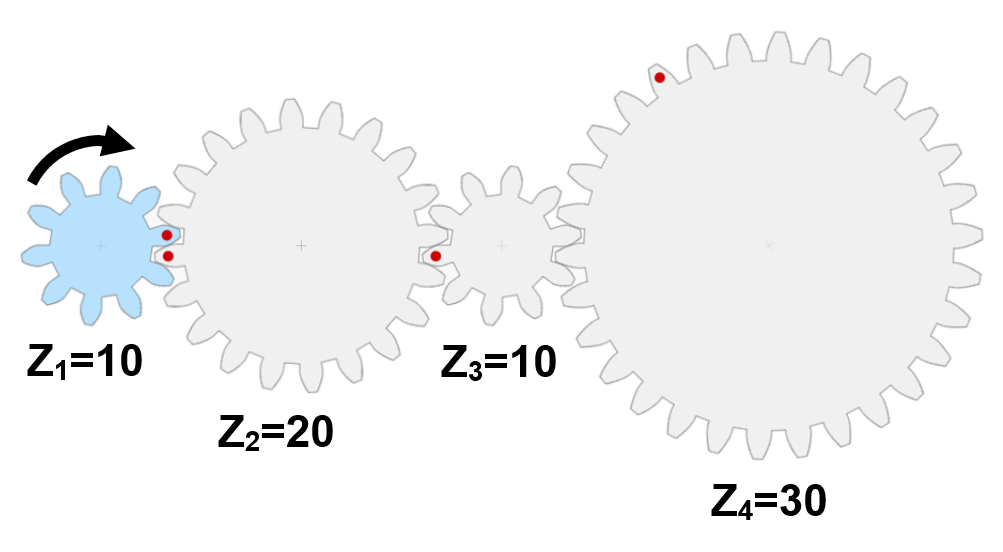

Problema 7: Calcular la velocidad de la rueda más a la derecha del tren de engranajes del dibujo sabiendo que la rueda motriz (la de mas a la izquierda) gira a 250rpm. Indicar con flechas el sentido de giro de cada rueda.

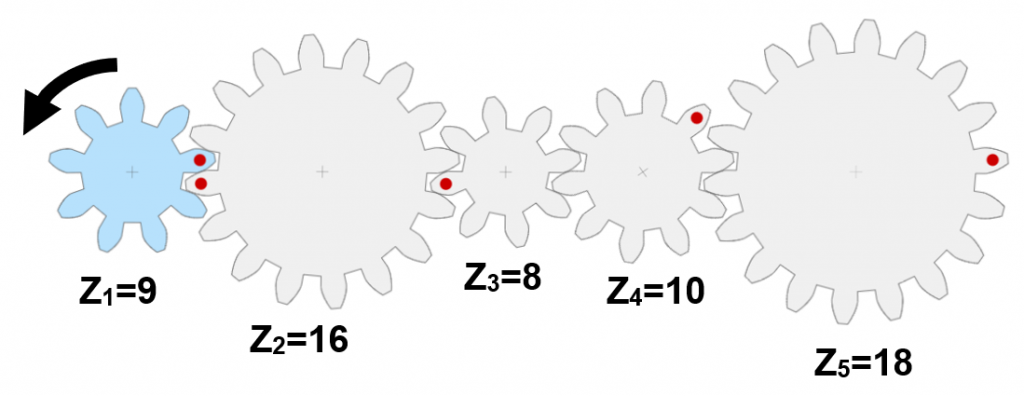

Problema 8: Calcular la velocidad de la rueda más a la derecha del tren de engranajes del dibujo sabiendo que la rueda motriz (la de más a la izquierda) gira a 35rpm. Indicar con flechas el sentido de giro de cada rueda.
